TODAS LAS PUERTAS DE UNA SOLA PIEZA
1. Arme el brazo de la puerta, Figura 4:
• Sujete las dos secciones del los brazos de la puerta
(recto y curvo) a la mayor distancia posible, de
(manera que dos o tres de los orificios se sobrepongan
uno al otro).
• Cierre la puerta y sujete la sección recta del brazo a la
ménsula de la puerta con el pasador de chaveta de
5/16x1-1/4 de pulgada.
Asegúrelos con un anillo sujetador.
2. Procedimiento de ajuste, Figura 5:
Si tiene una puerta de una sola pieza, deberá ajustar los
límites del recorrido antes de conectar el brazo de la
puerta. Los tornillos de ajuste del límite de recorrido se
encuentran en el panel del lado izquierdo, como se
muestra en la ilustración que aparece en la página 28.
Siga el procedimiento de ajuste que aparece a
continuación.
• Ajuste de la puerta al abrirla: disminuya el límite
del recorrido hacia arriba
– Ajuste el tornillo para ajustar el límite del recorrido
hacia arriba, dándole cinco y media vueltas hacia la
izquierda (dirección opuesta a las manecillas del
reloj).
– Oprima el botón de control de la puerta. El trole
deberá ir hasta la posición completamente abierta.
– Abra la puerta manualmente de manera que esté
paralela con el piso y suba el brazo de la puerta al
trole. El brazo de la puerta deberá de tocar el trole
justo en la parte posterior del orificio conector.
Consulte la ilustración correspondiente al brazo de la
puerta y al trole en su posición completamente
abierta. Si el brazo no se extiende lo suficiente,
ajuste el límite del recorrido de la puerta; cada
revolución del tornillo equivale a 5 cm (2 pulg.) del
recorrido del trole.
• Ajuste de la puerta al cerrarla: disminuya el límite del
recorrido hacia abajo
– Ajuste el tornillo para ajustar el límite del recorrido
hacia abajo, dándole cinco vueltas completas hacia la
derecha (dirección de las manecillas del reloj).
27
Tuerca de
5/16-18
pulgadas
Roldana de
5/16 de pulgada
Anillo sujetador
Brazo recto
Tornillos de
5/16-18x7/8
de pulgada
Ménsula de la puerta
Pasador de
chaveta de
5/16x1-1/4
de pulgada
Brazo curvo
– Oprima el botón de control de la puerta, el trole
deberá ir hasta la posición completamente cerrada.
– Cierre la puerta manualmente y suba el brazo de la
puerta al trole. El brazo de la puerta deberá de tocar
el trole justo adelante del orificio conector del brazo
de la puerta. Consulte la ilustración correspondiente
al brazo de la puerta y al trole en su posición
completamente cerrada. Si el brazo queda detrás del
orificio conector, ajuste el límite del recorrido de la
puerta; cada revolución del tornillo equivale a 5 cm
(2 pulg.) de recorrido del trole.
3. Conecte el brazo de la puerta al trole
• Cierre la puerta y sujete el brazo curvo al orificio
conector del trole con el último pasador de chaveta. Es
posible que necesite levantar un poco la puerta
manualmente para poder hacer esta conexión.
Asegure con un anillo sujetador.
• Opere el abridor durante un ciclo completo del
recorrido. Si la puerta parece estar en cierto ángulo
(hacia atrás) cuando está completamente abierta, así
como se muestra en la siguiente ilustración, disminuya
el límite del recorrido hacia arriba hasta que la puerta
quede paralela al piso.
NOTA: Al establecer el límite hacia arriba como se indica
en la página siguiente, la puerta no debe tener una
inclinación “hacia atrás” cuando esté totalmente abierta,
como se ilustra abajo. Una ligera inclinación hacia atrás
ocasionará que la puerta se pandee innecesariamente y/o
que la operación no sea uniforme al abrir o cerrar la puerta
desde la posición totalmente abierta.

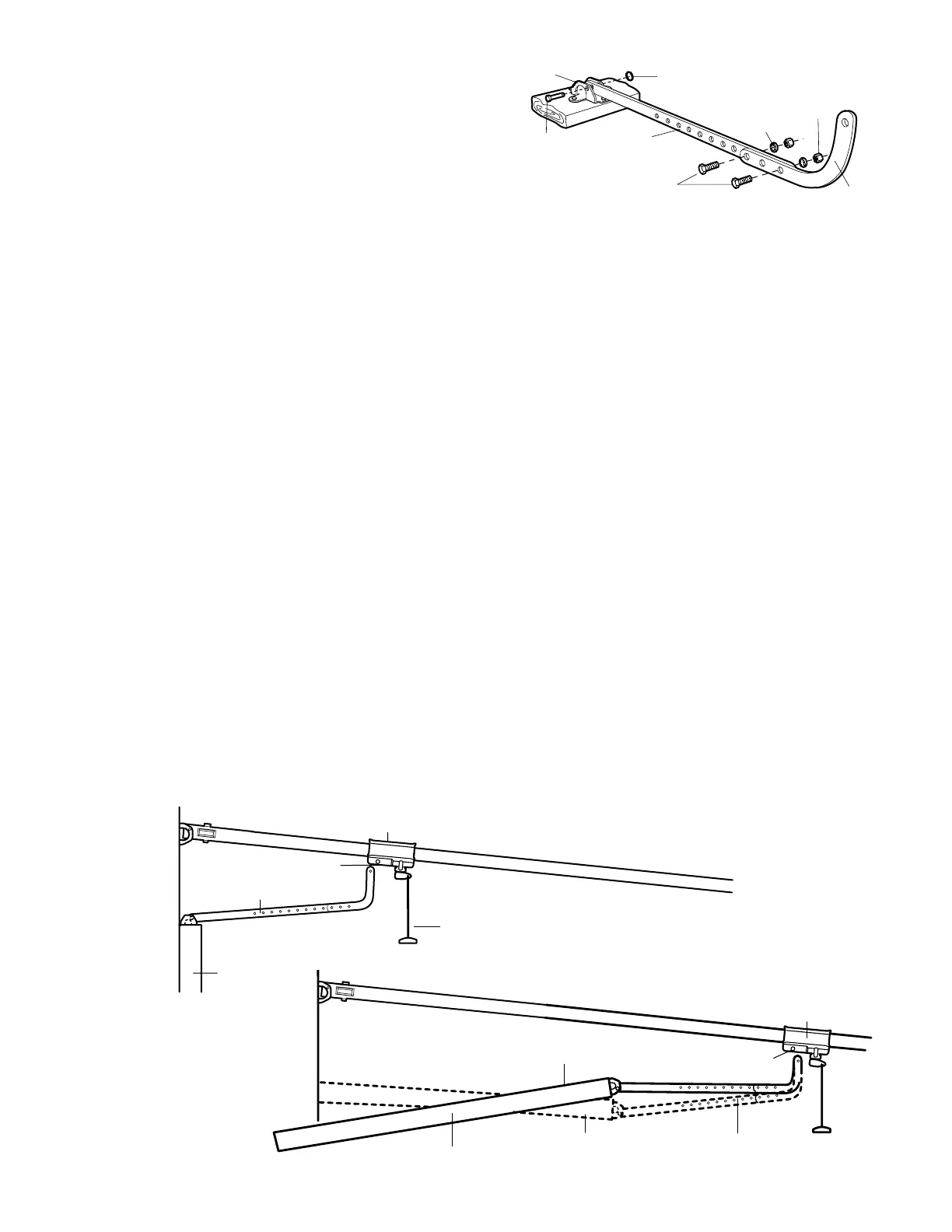

Figura 4
Manija de emergencia
Brazo de la puerta
Puerta
cerrada
Orificio conector del
brazo de la puerta
Trole en la posición completamente cerrada
Figura 5
Puerta abierta
Ángulo de la puerta
(No es deseable)
Orificio conector del
brazo de la puerta
Brazo de la puerta
Trole en la posición completamente abierta
Ángulo correcto
