21
DÉPOSE DES COUVERCLES
Pour accéder au système d’entraînement ou au moteur, les
couvercles doivent être enlevés comme suit :
RETIRER LE COUVERCLE SUPÉRIEUR
1. Retirer la goulotte d’éjection. Voir la section « Retirer la
goulotte d’éjection ».
2. Retirer le bouchon d’essence.
3. Retirer les deux boulons (A, Figure 19) et écrous du devant du
couvercle supérieur (G).
4. Retirer les deux boulons (B) et écrous de part et d’autre du
couvercle supérieur.
5. Retirer les huit vis (C) de part et d’autre du couvercle
supérieur.
6. Retirer les quatre vis (D) de la partie supérieure du panneau
de commande.
7. Tirer avec soin sur l’arrière du couvercle supérieur vers le
haut et par dessus le réservoir.
8. Pour installer le couvercle supérieur, inverser les étapes
ci-dessus.
DÉPOSE DU COUVRE-COURROIE
1. Retirer les boulons (E, Figure 19) et écrous qui maintiennent
le couvre-courroie (H) au logement de tarière.
2. Si le couvercle supérieur n’a pas été retiré, retirer les vis (C)
qui fixent le couvre-courroie au couvercle supérieur.
3. Retirer la vis (F) qui maintient le couvre-courroie sur le
couvercle inférieur.
4. Pour retirer, maintenir la portion inférieure du couvre-
courroie et tirer vers le bas et l’extérieur.
5. Pour installer le couvre-courroie, inverser les étapes
ci-dessus.

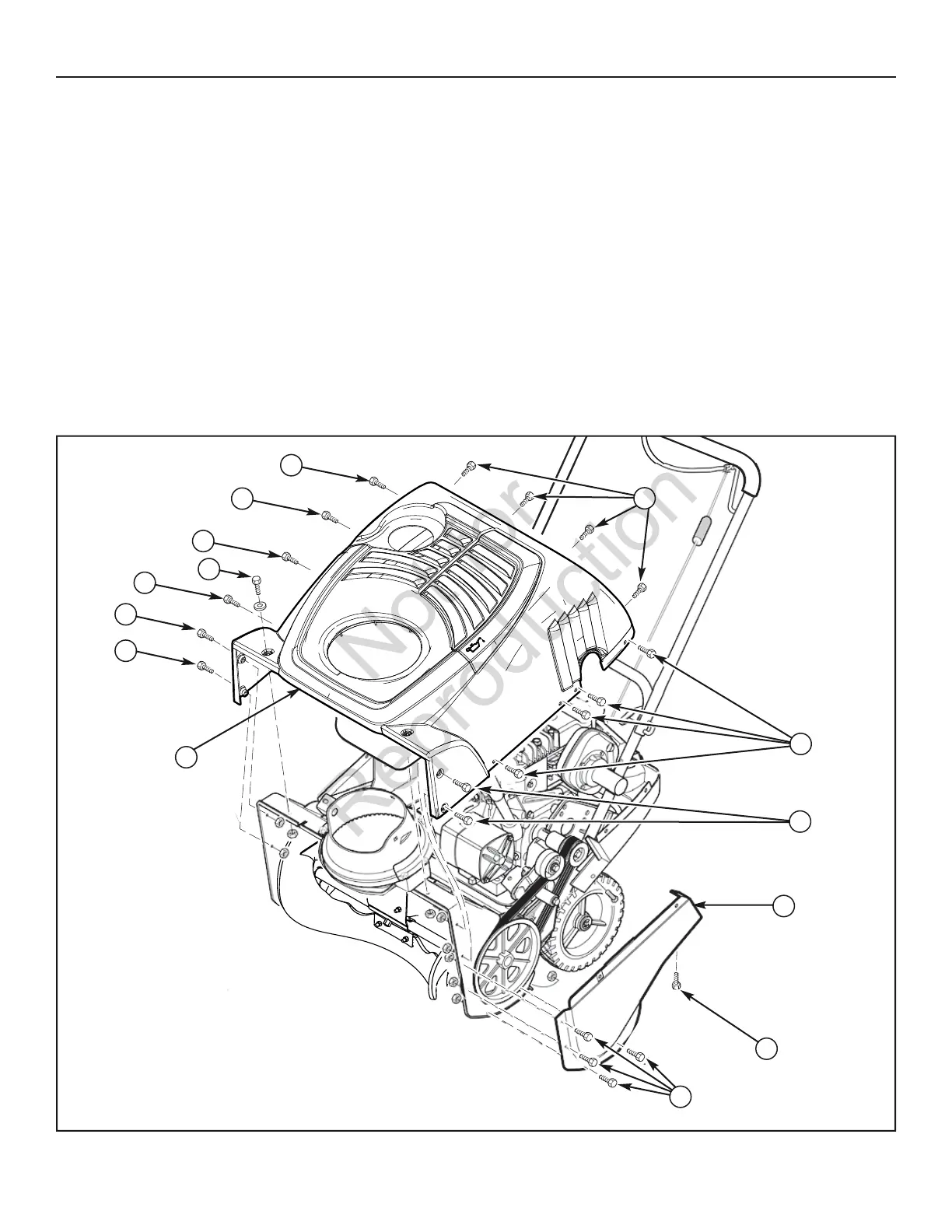

Dépose du couvercle supérieur
Figure 19
C
C
C
C
A
B
B
C
B
E
F
H
G
D
ENTRETIEN
