23
Remplacement de courroie d’entraînement

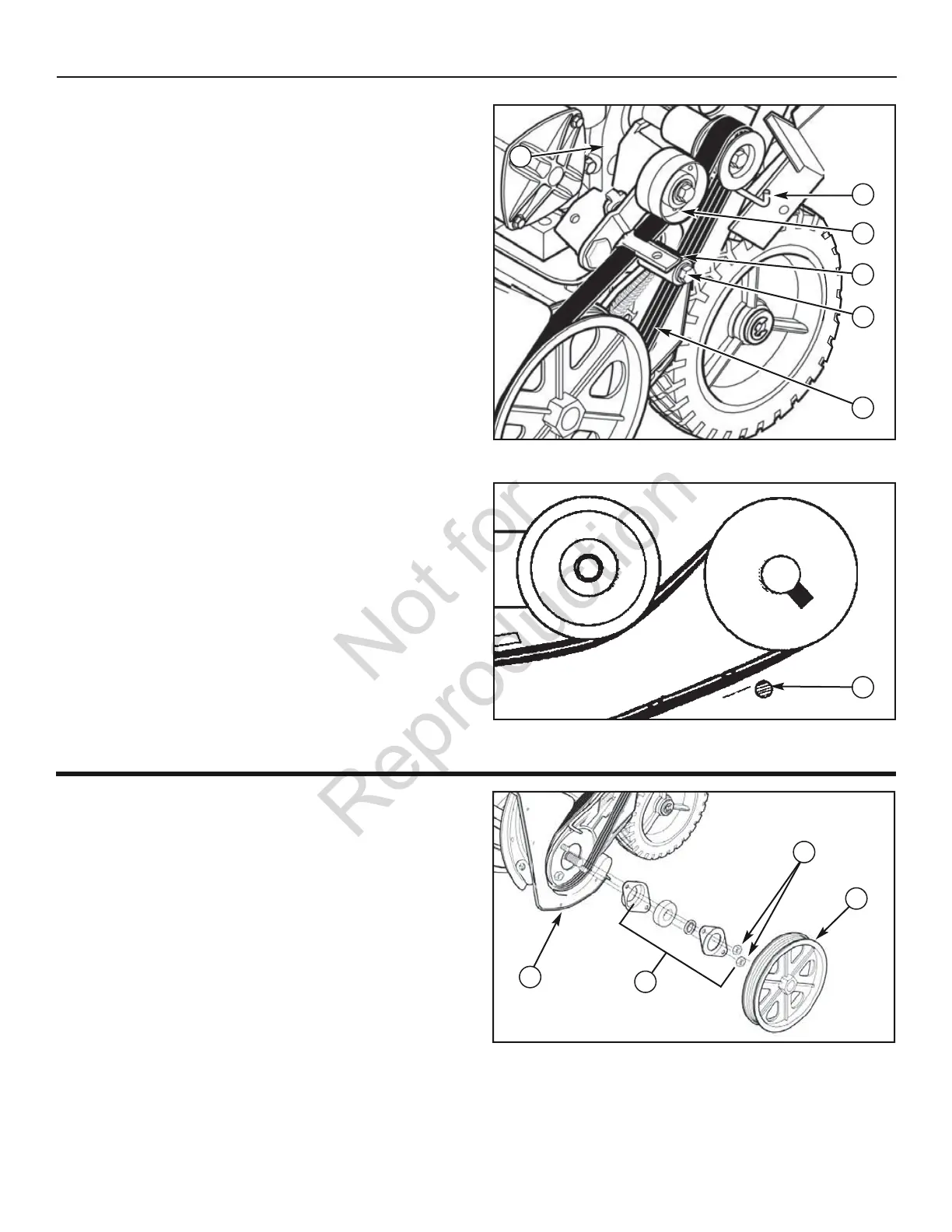

Figure 22
REMPLACEMENT DE LA COURROIE
D’ENTRAINEMENT
La courroie d’entraînement est spécifiquement construite et doit
être remplacée par une courroie de rechange authentique d’usine
disponible auprès du concessionnaire le plus proche.
1. Retirer le couvre-courroie. Voir la section « Retirer le
couvre-courroie ».
2. Retirer la courroie d’entraînement (A, Figure 22) de la poulie
de tension (B).
3. Éloigner le guide de courroie (C) de la courroie.
4. Pour réduire la pression sur la courroie d’entraînement,
écarter la poulie de tension de la courroie. Retirer la courroie
d’entraînement d’entre le patin de frein (D) et le galet de
frein (E).
5. Retirer la courroie d’entraînement usagée.
6. Pour installer la nouvelle courroie d’entraînement, effectuer
les étapes ci-dessus dans l’ordre inverse.
7. S’assurer que la courroie d’entraînement est correctement
installée sur les poulies.
8. Régler le guide de courroie (A, Figure 23) à 2,4 mm
(3/32 pouce).
REMARQUE : Lorsque le levier de commande de la tarière est
embrayé, le guide de courroie doit se trouver à 2,4 mm
(3/32 pouce) de la courroie d’entraînement.
9. Monter le couvre-courroie. Voir la section « Retirer le
couvre-courroie ».
A
A
B
C
D
E
Réglage du guide de courroie
Figure 23
A
DÉPOSE DE LA TARIÈRE
1. Retirer le couvre-courroie. Voir la section « Retirer le couvre-
courroie ».
2. Déposer la courroie d’entraînement. Voir la section « Remplacer
le couvre-courroie ».
3. Retirer la poulie de tarière (A, Figure 24) de l’arbre de tarière (les
filets sont sur la gauche ; tourner dans le sens des aiguilles d’une
montre pour retirer).
4. Pour empêcher la tarière de tourner, poser une cale en bois de
50,8 x 101,6 mm (2 pouces x 4 pouces) sur la lame centrale
pour fixer la tarière.
5. Retirer les deux écrous (B) qui maintiennent l’ensemble de
roulement (C).
6. Retirer l’ensemble de roulement (C) du logement de tarière (D).
7. Faire glisser la tarière vers la gauche et hors de l’ensemble de
roulement sur la droite de la souffleuse à neige.
8. Incliner suffisamment la tarière pour permettre à la tarière de
glisser hors de son logement.
9. Pour installer la tarière, effectuer les étapes ci-dessus dans
l’ordre inverse.
Dépose de la tarière
Figure 24
A
B
C
D
ENTRETIEN
