OUTILS REQUIS POUR L’ASSEMBLAGE
1 – Couteau
CONTENU DU CARTON D’EMBALLAGE
1 – Souffleuse à neige
1 – Conteneur de stabilisateur de carburant
(situé dans le sac de pièces)
1 – Conteneur d’huile
1 – Cordon de démarreur électrique
AVERTISSEMENT : Toujours porter des lunettes de
sécurité ou des protections oculaires lors de
l’assemblage de la souffleuse à neige.

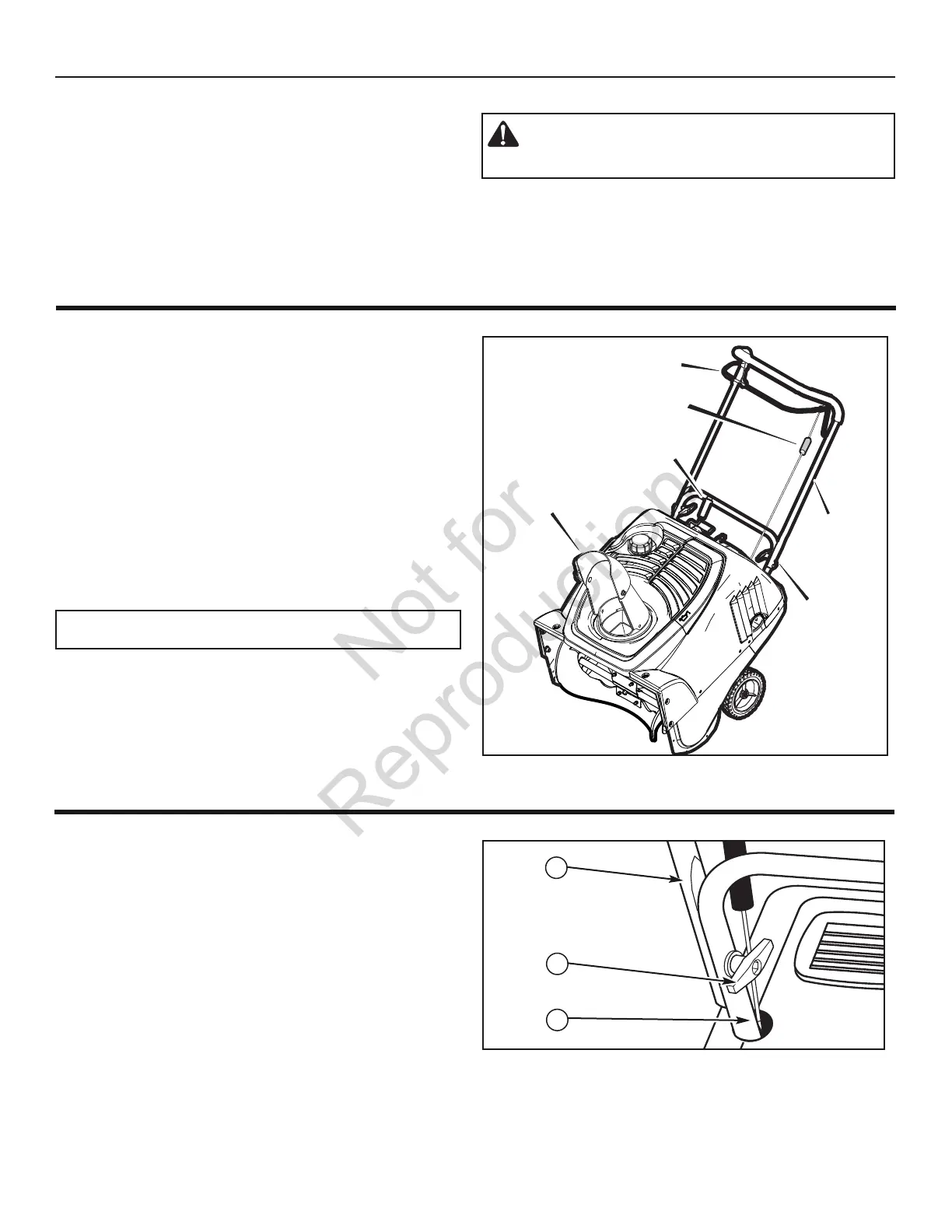

La Figure 2 illustre la souffleuse de neige en position d’expédition.
Toute référence à la droite et à la gauche de la souffleuse à neige
est faite de la position de l’opérateur au guidon.
DÉBALLAGE
1. Localiser et retirer le conteneur d’huile.
2. Localiser toutes les pièces emballées séparément et les retirer
du carton.
REMARQUE : Mettre le stabilisateur de carburant de côté en
attendant d’ajouter de l’essence dans le réservoir. Il est
recommandé d’ajouter le stabilisateur de carburant à l’essence
à chaque fois que l’on ajoute de l’essence au réservoir.
3. Retirer et jeter le matériau d’emballage enveloppant la
souffleuse à neige.
4. Couper les quatre coins du carton et mettre les panneaux à
plat.
5. Tenir la poignée inférieure et sortir la souffleuse à neige du
carton.
IMPORTANT : NE PAS reculer sur les câbles.
6. Retirer le matériau d’emballage de l’ensemble des poignées.
Souffleuse à neige – Position d’expédition Figure 2
10
Levier de commande de tarière
Câble d’entraînement
de tarière
Déflecteur
de goulotte
Manivelle
Guidon
supérieur
Manette
en T
ENSEMBLE POIGNÉE
Installer le guidon supérieur
1. Retirer les manettes en T (A, Figure 3) et les boulons en U du
guidon inférieur (B).
2. Tirer le guidon supérieur (C) en position de fonctionnement.
3. Installer les boulons en U et serrer les boutons en T.
REMARQUE : S’assurer que le câble n’est pas pris entre le
guidon supérieur et le guidon inférieur. S’assurer que le câble
est acheminé comme l’indique la Figure 3.
Ensemble poignée Figure 3
A
C
B
ASSEMBLAGE
