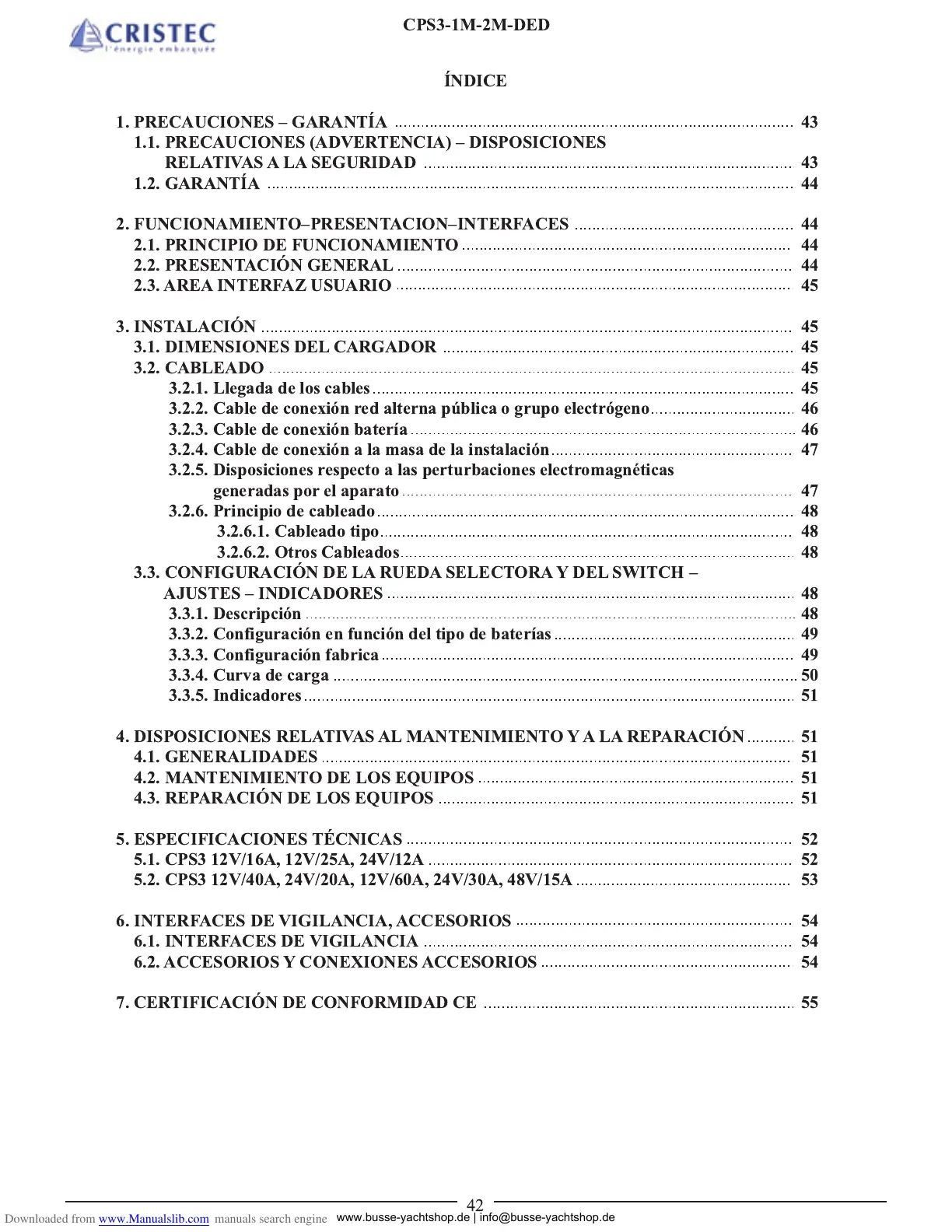

CPS3-1M-2M-DED
42
ÍNDICE
1. PRECAUCIONES – GARANTÍA 43
1.1. PRECAUCIONES (ADVERTENCIA) – DISPOSICIONES
RELATIVAS A LA SEGURIDAD 43
1.2. GARANTÍA 44
2. FUNCIONAMIENTO–PRESENTACION–INTERFACES 44
2.1. PRINCIPIO DE FUNCIONAMIENTO 44
2.2. PRESENTACIÓN GENERAL 44
2.3. AREA INTERFAZ USUARIO 45
3. INSTALACIÓN 45
3.1. DIMENSIONES DEL CARGADOR 45
3.2. CABLEADO 45
3.2.1. Llegada de los cables 45
3.2.2. Cable de conexión red alterna pública o grupo electrógeno 46
3.2.3. Cable de conexión batería 46
3.2.4. Cable de conexión a la masa de la instalación 47
3.2.5. Disposiciones respecto a las perturbaciones electromagnéticas
generadas por el aparato 47
3.2.6. Principio de cableado 48
3.2.6.1. Cableado tipo 48
3.2.6.2. Otros Cableados 48
3.3. CONFIGURACIÓN DE LA RUEDA SELECTORA Y DEL SWITCH –
AJUSTES – INDICADORES 48
3.3.1. Descripción 48
3.3.2. Configuración en función del tipo de baterías 49
3.3.3. Configuración fabrica 49
3.3.4. Curva de carga 50
3.3.5. Indicadores 51
4. DISPOSICIONES RELATIVAS AL MANTENIMIENTO Y A LA REPARACIÓN 51
4.1. GENERALIDADES 51
4.2. MANTENIMIENTO DE LOS EQUIPOS 51
4.3. REPARACIÓN DE LOS EQUIPOS 51
5. ESPECIFICACIONES TÉCNICAS 52
5.1. CPS3 12V/16A, 12V/25A, 24V/12A 52
5.2. CPS3 12V/40A, 24V/20A, 12V/60A, 24V/30A, 48V/15A 53
6. INTERFACES DE VIGILANCIA, ACCESORIOS 54
6.1. INTERFACES DE VIGILANCIA 54
6.2. ACCESORIOS Y CONEXIONES ACCESORIOS 54
7. CERTIFICACIÓN DE CONFORMIDAD CE 55
