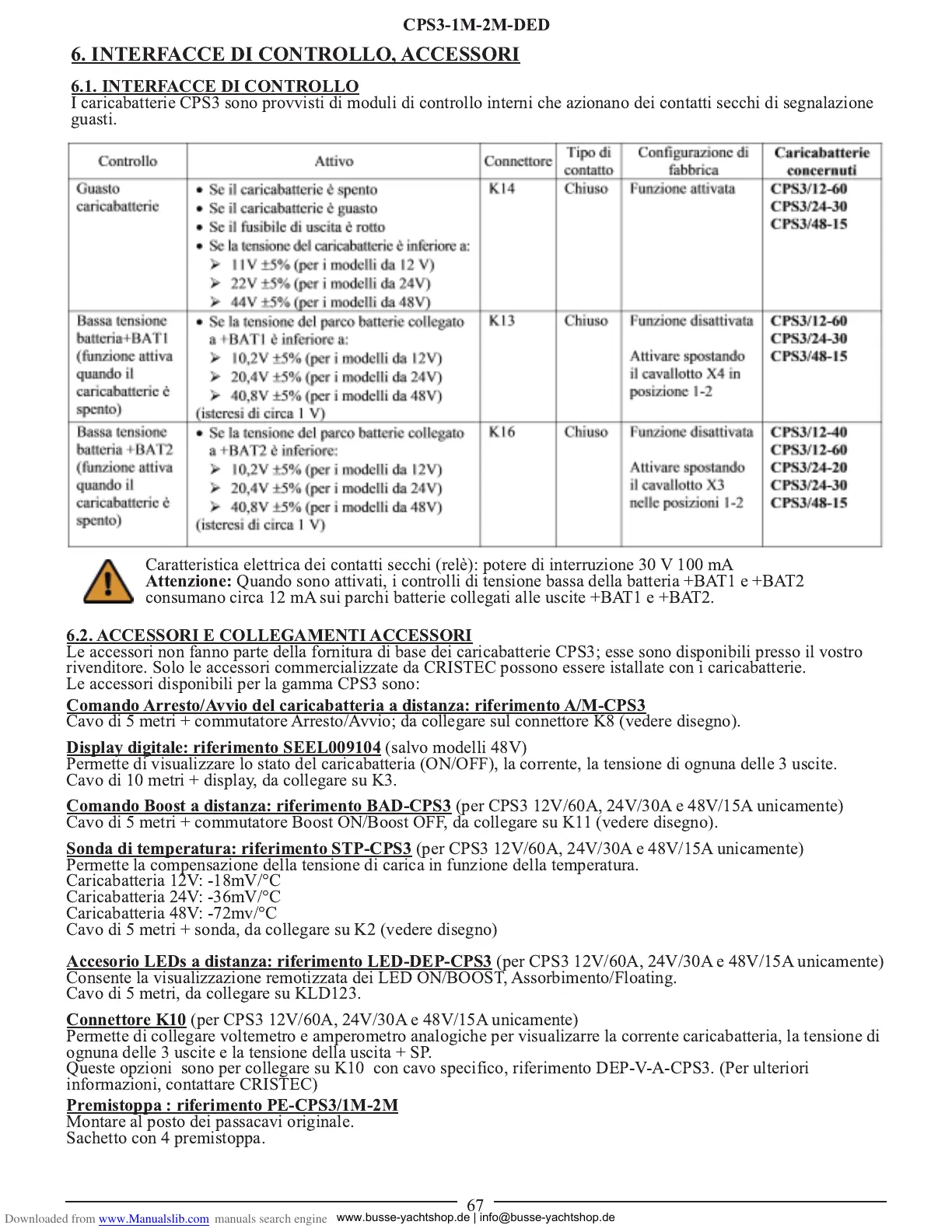

CPS3-1M-2M-DED
67
6. INTERFACCE DI CONTROLLO, ACCESSORI
6.1. INTERFACCE DI CONTROLLO
I caricabatterie CPS3 sono provvisti di moduli di controllo interni che azionano dei contatti secchi di segnalazione
guasti.
Caratteristica elettrica dei contatti secchi (relè): potere di interruzione 30 V 100 mA
Attenzione:
Quando sono attivati, i controlli di tensione bassa della batteria +BAT1 e +BAT2
consumano circa 12 mA sui parchi batterie collegati alle uscite +BAT1 e +BAT2.
6.2. ACCESSORI E COLLEGAMENTI ACCESSORI
Le accessori non fanno parte della fornitura di base dei caricabatterie CPS3; esse sono disponibili presso il vostro
rivenditore. Solo le accessori commercializzate da CRISTEC possono essere istallate con i caricabatterie.
Le accessori disponibili per la gamma CPS3 sono:
Comando Arresto/Avvio del caricabatteria a distanza: riferimento A/M-CPS3
Cavo di 5 metri + commutatore Arresto/Avvio; da collegare sul connettore K8 (vedere disegno).
Display digitale: riferimento SEEL009104
(salvo modelli 48V)
Permette di visualizzare lo stato del caricabatteria (ON/OFF), la corrente, la tensione di ognuna delle 3 uscite.
Cavo di 10 metri + display, da collegare su K3.
Comando Boost a distanza: riferimento BAD-CPS3
(per CPS3 12V/60A, 24V/30A e 48V/15A unicamente)
Cavo di 5 metri + commutatore Boost ON/Boost OFF, da collegare su K11 (vedere disegno).
Sonda di temperatura: riferimento STP-CPS3
(per CPS3 12V/60A, 24V/30A e 48V/15A unicamente)
Permette la compensazione della tensione di carica in funzione della temperatura.
Caricabatteria 12V: -18mV/°C
Caricabatteria 24V: -36mV/°C
Caricabatteria 48V: -72mv/°C
Cavo di 5 metri + sonda, da collegare su K2 (vedere disegno)
Accesorio LEDs a distanza: riferimento LED-DEP-CPS3
(per CPS3 12V/60A, 24V/30A e 48V/15A unicamente)
Consente la visualizzazione remotizzata dei LED ON/BOOST, Assorbimento/Floating.
Cavo di 5 metri, da collegare su KLD123.
Connettore K10
(per CPS3 12V/60A, 24V/30A e 48V/15A unicamente)
Permette di collegare voltemetro e amperometro analogiche per visualizarre la corrente caricabatteria, la tensione di
ognuna delle 3 uscite e la tensione della uscita + SP.
Queste opzioni sono per collegare su K10 con cavo specifico, riferimento DEP-V-A-CPS3. (Per ulteriori
informazioni, contattare CRISTEC)
Premistoppa : riferimento PE-CPS3/1M-2M
Montare al posto dei passacavi originale.
Sachetto con 4 premistoppa.
