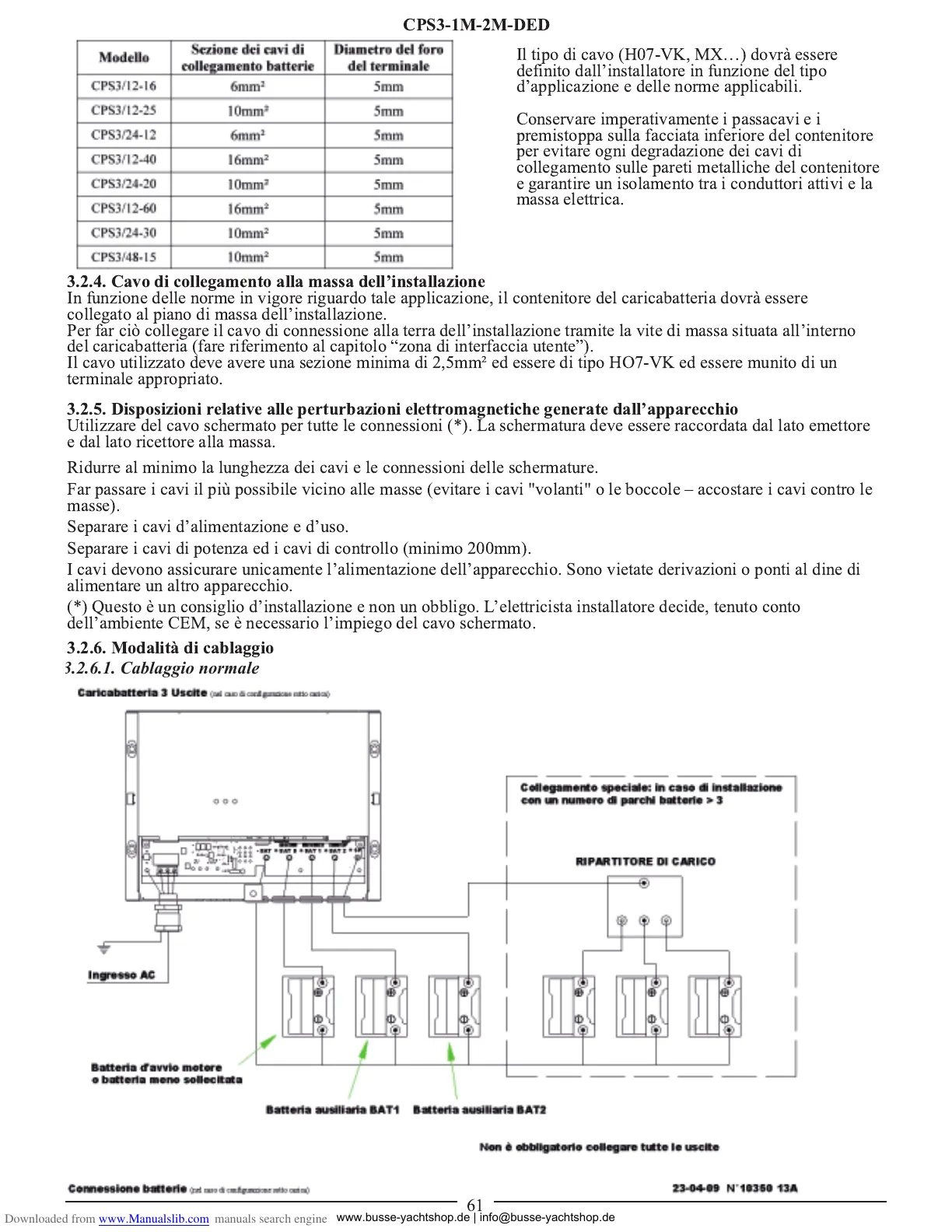

CPS3-1M-2M-DED
61
Il tipo di cavo (H07-VK, MX…) dovrà essere
definito dall’installatore in funzione del tipo
d’applicazione e delle norme applicabili.
Conservare imperativamente i passacavi e i
premistoppa sulla facciata inferiore del contenitore
per evitare ogni degradazione dei cavi di
collegamento sulle pareti metalliche del contenitore
e garantire un isolamento tra i conduttori attivi e la
massa elettrica.
3.2.4. Cavo di collegamento alla massa dell’installazione
In funzione delle norme in vigore riguardo tale applicazione, il contenitore del caricabatteria dovrà essere
collegato al piano di massa dell’installazione.
Per far ciò collegare il cavo di connessione alla terra dell’installazione tramite la vite di massa situata all’interno
del caricabatteria (fare riferimento al capitolo “zona di interfaccia utente”).
Il cavo utilizzato deve avere una sezione minima di 2,5mm² ed essere di tipo HO7-VK ed essere munito di un
terminale appropriato.
3.2.5. Disposizioni relative alle perturbazioni elettromagnetiche generate dall’apparecchio
Utilizzare del cavo schermato per tutte le connessioni (*). La schermatura deve essere raccordata dal lato emettore
e dal lato ricettore alla massa.
Ridurre al minimo la lunghezza dei cavi e le connessioni delle schermature.
Far passare i cavi il più possibile vicino alle masse (evitare i cavi "volanti" o le boccole – accostare i cavi contro le
masse).
Separare i cavi d’alimentazione e d’uso.
Separare i cavi di potenza ed i cavi di controllo (minimo 200mm).
I cavi devono assicurare unicamente l’alimentazione dell’apparecchio. Sono vietate derivazioni o ponti al dine di
alimentare un altro apparecchio.
(*) Questo è un consiglio d’installazione e non un obbligo. L’elettricista installatore decide, tenuto conto
dell’ambiente CEM, se è necessario l’impiego del cavo schermato.
3.2.6. Modalità di cablaggio
3
.2.6.1. Cablaggio normale
