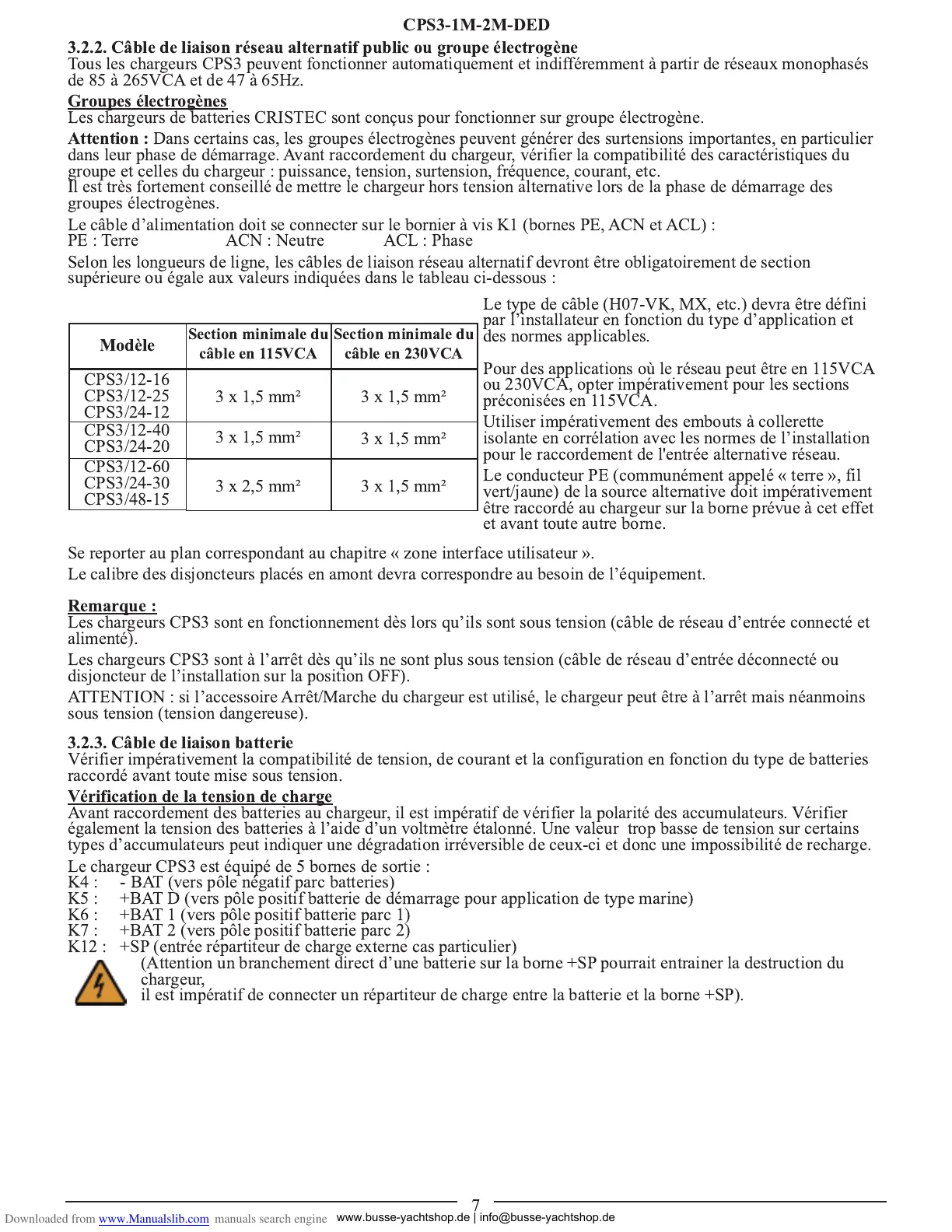

CPS3-1M-2M-DED
7
Modèle
Section minimale du
câble en 115VCA
Section minimale du
câble en 230VCA
CPS3/12-16
CPS3/12-25
CPS3/24-12
3 x 1,5 mm²
3 x 1,5 mm²
CPS3/12-40
CPS3/24-20
3 x 1,5 mm²
3 x 1,5 mm²
CPS3/12-60
CPS3/24-30
CPS3/48-15
3 x 2,5 mm²
3 x 1,5 mm²
3.2.2. Câble de liaison réseau alternatif public ou groupe électrogène
Tous les chargeurs CPS3 peuvent fonctionner automatiquement et indifféremment à partir de réseaux monophasés
de 85 à 265VCA et de 47 à 65Hz.
Groupes électrogènes
Les chargeurs de batteries CRISTEC sont conçus pour fonctionner sur groupe électrogène.
Attention :
Dans certains cas, les groupes électrogènes peuvent générer des surtensions importantes, en particulier
dans leur phase de démarrage. Avant raccordement du chargeur, vérifier la compatibilité des caractéristiques du
groupe et celles du chargeur : puissance, tension, surtension, fréquence, courant, etc.
Il est très fortement conseillé de mettre le chargeur hors tension alternative lors de la phase de démarrage des
groupes électrogènes.
Le câble d’alimentation doit se connecter sur le bornier à vis K1 (bornes PE, ACN et ACL) :
PE : Terre ACN : Neutre ACL : Phase
Selon les longueurs de ligne, les câbles de liaison réseau alternatifdevront être obligatoirement de section
supérieure ou égale aux valeurs indiquées dans le tableau ci-dessous :
Le type de câble (H07-VK, MX, etc.) devra être défini
par l’installateur en fonction du type d’application et
des normes applicables.
Pour des applications où le réseau peut être en 115VCA
ou 230VCA, opter impérativement pour les sections
préconisées en 115VCA.
Utiliser impérativement des embouts à collerette
isolante en corrélation avec les normes de l’installation
pour le raccordement de l'entrée alternative réseau.
Le conducteur PE (communément appelé « terre », fil
vert/jaune) de la source alternative doit impérativement
être raccordé au chargeur sur la borne prévue à cet effet
et avant toute autre borne.
3.2.3. Câble de liaison batterie
Vérifier impérativement la compatibilité de tension, de courant et la configuration en fonction du type de batteries
raccordé avant toute mise sous tension.
Vérification de la tension de charge
Avant raccordement des batteries au chargeur, il est impératifde vérifier la polarité des accumulateurs. Vérifier
également la tension des batteries à l’aide d’un voltmètre étalonné. Une valeur trop basse de tension sur certains
types d’accumulateurs peut indiquer une dégradation irréversible de ceux-ci et donc une impossibilité de recharge.
Le chargeur CPS3 est équipé de 5 bornes de sortie :
K4 : - BAT (vers pôle négatifparc batteries)
K5 : +BAT D (vers pôle positifbatterie de démarrage pour application de type marine)
K6 : +BAT 1 (vers pôle positifbatterie parc 1)
K7 : +BAT 2 (vers pôle positif batterie parc 2)
K12 : +SP (entrée répartiteur de charge externe cas particulier)
(Attention un branchement direct d’une batterie sur la borne +SP pourrait entrainer la destruction du
chargeur,
il est impératifde connecter un répartiteur de charge entre la batterie et la borne +SP).
Se reporter au plan correspondant au chapitre « zone interface utilisateur ».
Le calibre des disjoncteurs placés en amont devra correspondre au besoin de l’équipement.
Remarque :
Les chargeurs CPS3 sont en fonctionnement dès lors qu’ils sont sous tension (câble de réseau d’entrée connecté et
alimenté).
Les chargeurs CPS3 sont à l’arrêt dès qu’ils ne sont plus sous tension (câble de réseau d’entrée déconnecté ou
disjoncteur de l’installation sur la position OFF).
ATTENTION : si l’accessoire Arrêt/Marche du chargeur est utilisé, le chargeur peut être à l’arrêt mais néanmoins
sous tension (tension dangereuse).
