CPS3-1M-2M-DED
9
3
.2.6.2. Autres câblages
Voir annexe 6.

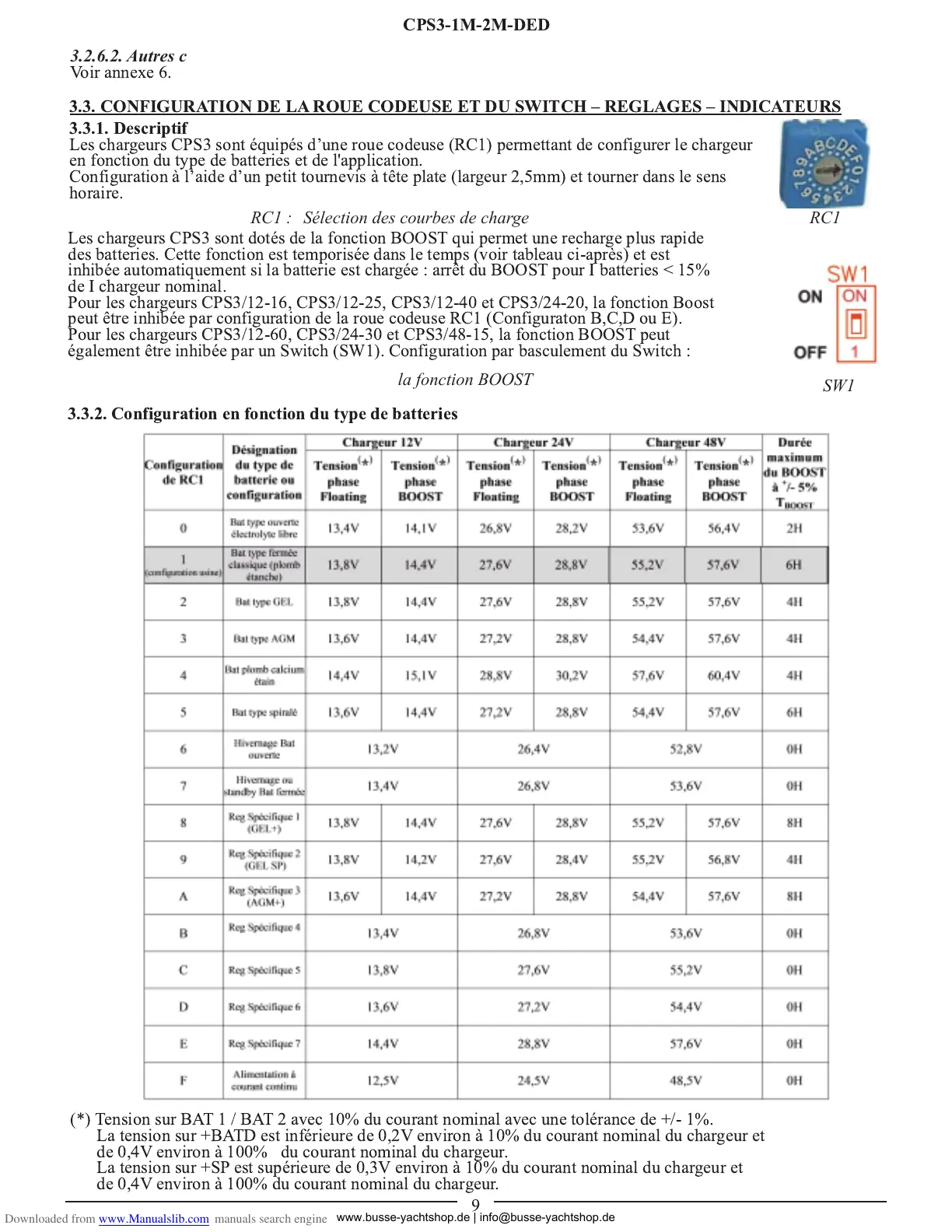

3.3. CONFIGURATION DE LA ROUE CODEUSE ET DU SWITCH – REGLAGES – INDICATEURS
3.3.1. Descriptif
Les chargeurs CPS3 sont équipés d’une roue codeuse (RC1) permettant de configurer le chargeur
en fonction du type de batteries et de l'application.
Configuration à l’aide d’un petit tournevis à tête plate (largeur 2,5mm) et tourner dans le sens
horaire.
Les chargeurs CPS3 sont dotés de la fonction BOOST qui permet une recharge plus rapide
des batteries. Cette fonction est temporisée dans le temps (voir tableau ci-après) et est
inhibée automatiquement si la batterie est chargée : arrêt du BOOST pour I batteries < 15%
de I chargeur nominal.
Pour les chargeurs CPS3/12-16, CPS3/12-25, CPS3/12-40 et CPS3/24-20, la fonction Boost
peut être inhibée par configuration de la roue codeuse RC1 (Configuraton B,C,D ou E).
Pour les chargeurs CPS3/12-60, CPS3/24-30 et CPS3/48-15, la fonction BOOST peut
également être inhibée par un Switch (SW1). Configuration par basculement du Switch :
S
W1 : Sélection de la fonction BOOST
3.3.2. Configuration en fonction du type de batteries
(*) Tension sur BAT 1 / BAT 2 avec 10% du courant nominal avec une tolérance de +/- 1%.
La tension sur +BATD est inférieure de 0,2V environ à 10% du courant nominal du chargeur et
de 0,4V environ à 100% du courant nominal du chargeur.
La tension sur +SP est supérieure de 0,3V environ à 10% du courant nominal du chargeur et
de 0,4V environ à 100% du courant nominal du chargeur.
RC1 : Sélection des courbes de charge
RC1
S
W1
