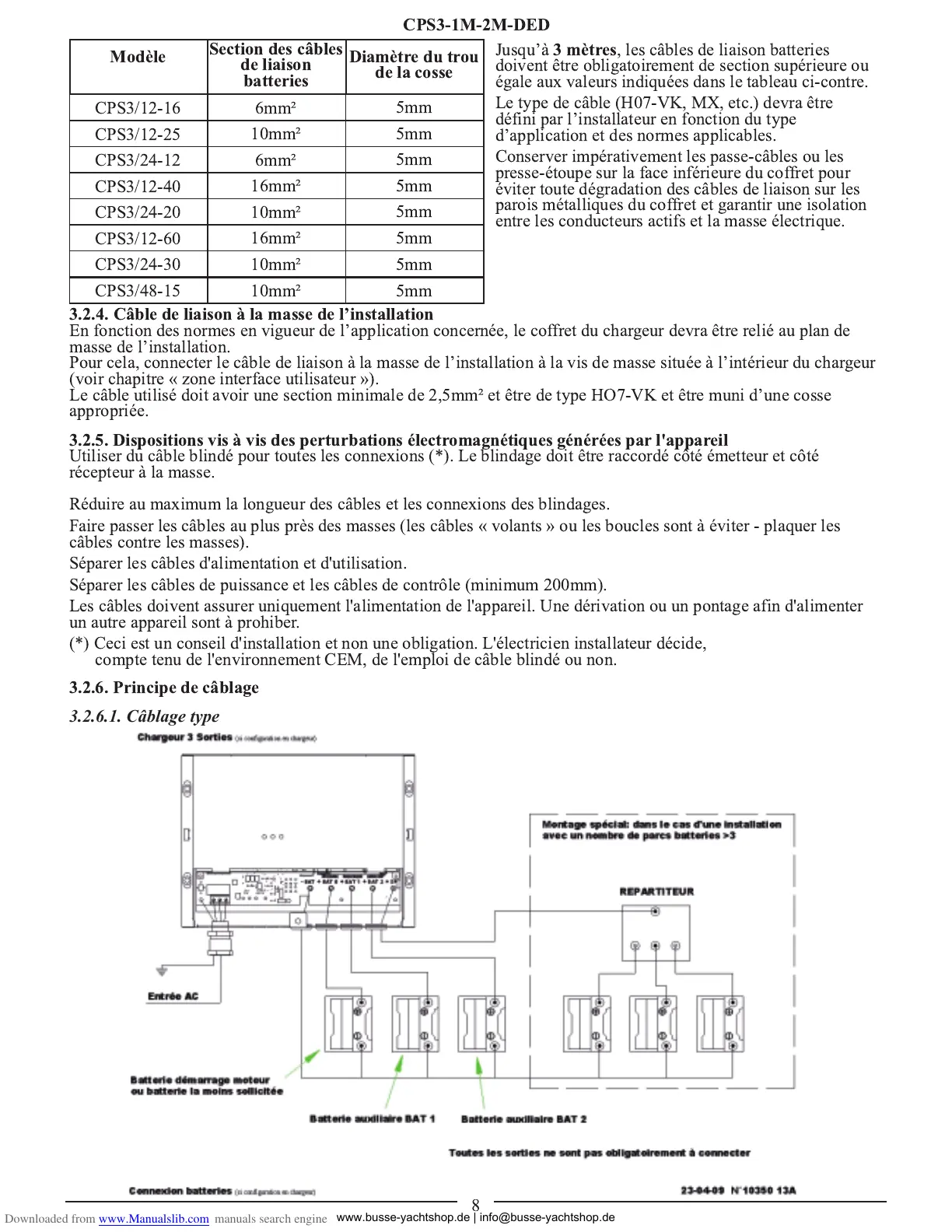

CPS3-1M-2M-DED
8
3.2.4. Câble de liaison à la masse de l’installation
En fonction des normes en vigueur de l’application concernée, le coffret du chargeur devra être relié au plan de
masse de l’installation.
Pour cela, connecter le câble de liaison à la masse de l’installation à la vis de masse située à l’intérieur du chargeur
(voir chapitre « zone interface utilisateur »).
Le câble utilisé doit avoir une section minimale de 2,5mm² et être de type HO7-VK et être muni d’une cosse
appropriée.
Modèle
Section des câbles
de liaison
batteries
Diamètre du trou
de la cosse
CPS3/12-16
6mm²
5mm
CPS3/12-25
10mm²
5mm
CPS3/24-12
6mm²
5mm
CPS3/12-40
16mm²
5mm
CPS3/24-20
10mm²
5mm
CPS3/12-60
16mm²
5mm
CPS3/24-30
10mm²
5mm
CPS3/48-15
10mm²
5mm
Jusqu’à
3 mètres
, les câbles de liaison batteries
doivent être obligatoirement de section supérieure ou
égale aux valeurs indiquées dans le tableau ci-contre.
Le type de câble (H07-VK, MX, etc.) devra être
défini par l’installateur en fonction du type
d’application et des normes applicables.
Conserver impérativement les passe-câbles ou les
presse-étoupe sur la face inférieure du coffret pour
éviter toute dégradation des câbles de liaison sur les
parois métalliques du coffret et garantir une isolation
entre les conducteurs actifs et la masse électrique.
3.2.5. Dispositions vis à vis des perturbations électromagnétiques générées par l'appareil
Utiliser du câble blindé pour toutes les connexions (*). Le blindage doit être raccordé côté émetteur et côté
récepteur à la masse.
Réduire au maximum la longueur des câbles et les connexions des blindages.
Faire passer les câbles au plus près des masses (les câbles « volants » ou les boucles sont à éviter - plaq
uer les
câbles contre les masses).
Séparer les câbles d'alimentation et d'utilisation.
Séparer les câbles de puissance et les câbles de contrôle (minimum 200mm).
Les câbles doivent assurer uniquement l'alimentation de l'appareil. Une dérivation ou un pontage afin d'alimenter
un autre appareil sont à prohiber.
(*) Ceci est un conseil d'installation et non une obligation. L'électricien installateur décide,
compte tenu de l'environnement CEM, de l'emploi de câble blindé ou non.
3.2.6. Principe de câblage
3
.2.6.1. Câblage type
