CPS3-1M-2M-DED
48

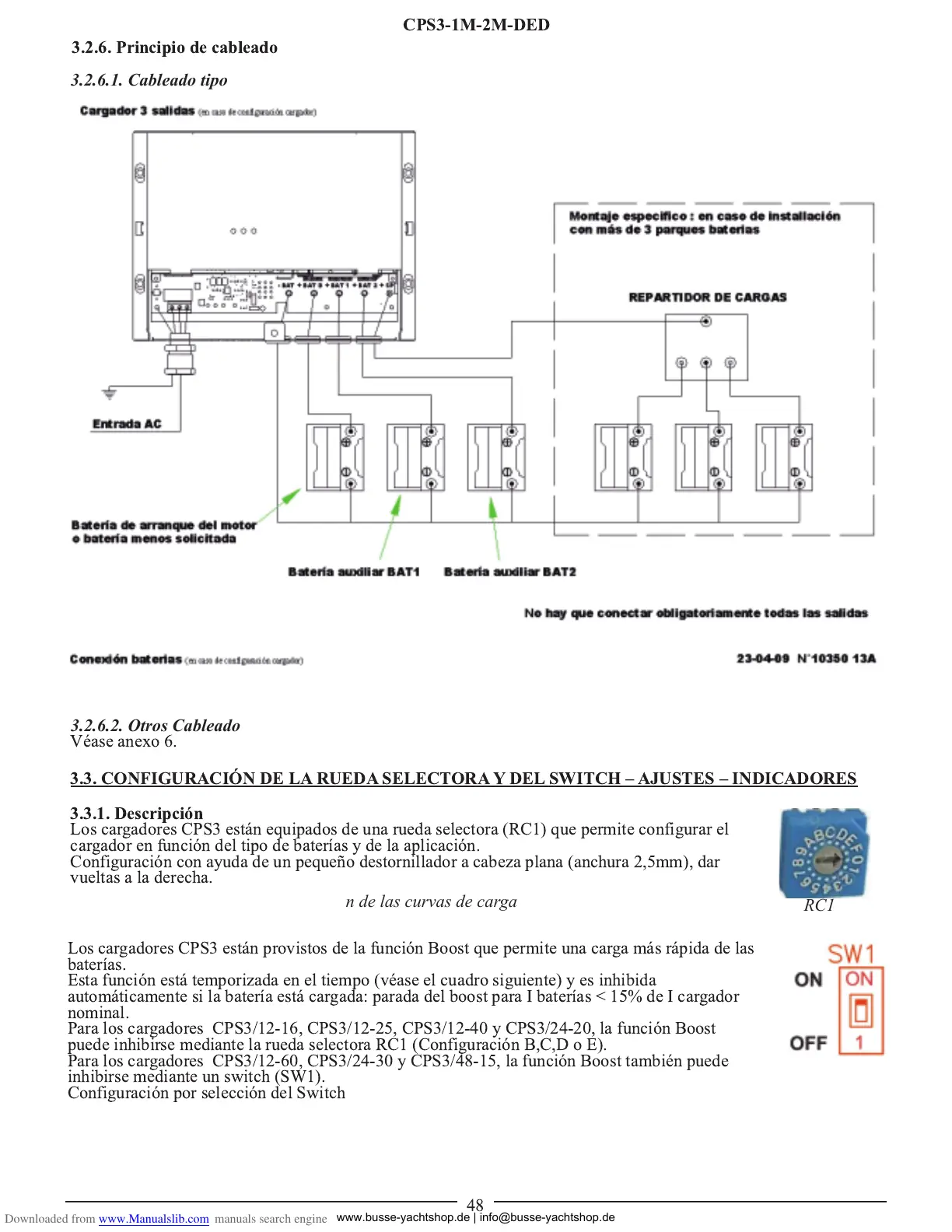

3.2.6. Principio de cableado
3
.2.6.1. Cableado tipo
3
.2.6.2. Otros Cableados
Véase anexo 6.
3.3. CONFIGURACIÓN DE LA RUEDA SELECTORA Y DEL SWITCH – AJUSTES – INDICADORES
3.3.1. Descripción
Los cargadores CPS3 están equipados de una rueda selectora (RC1) que permite configurar el
cargador en función del tipo de baterías y de la aplicación.
Configuración con ayuda de un pequeño destornillador a cabeza plana (anchura 2,5mm), dar
vueltas a la derecha.
Los cargadores CPS3 están provistos de la función Boost que permite una carga más rápida de las
baterías.
Esta función está temporizada en el tiempo (véase el cuadro siguiente) y es inhibida
automáticamente si la batería está cargada: parada del boost para I baterías < 15% de I cargador
nominal.
Para los cargadores CPS3/12-16, CPS3/12-25, CPS3/12-40 y CPS3/24-20, la función Boost
puede inhibirse mediante la rueda selectora RC1 (Configuración B,C,D o E).
Para los cargadores CPS3/12-60, CPS3/24-30 y CPS3/48-15, la función Boost también puede
inhibirse mediante un switch (SW1).
Configuración por selección del Switch
SW1 : Selección de la función BOOST
RC1 : Selección de las curvas de carga
RC1
