CPS3-1M-2M-DED
50

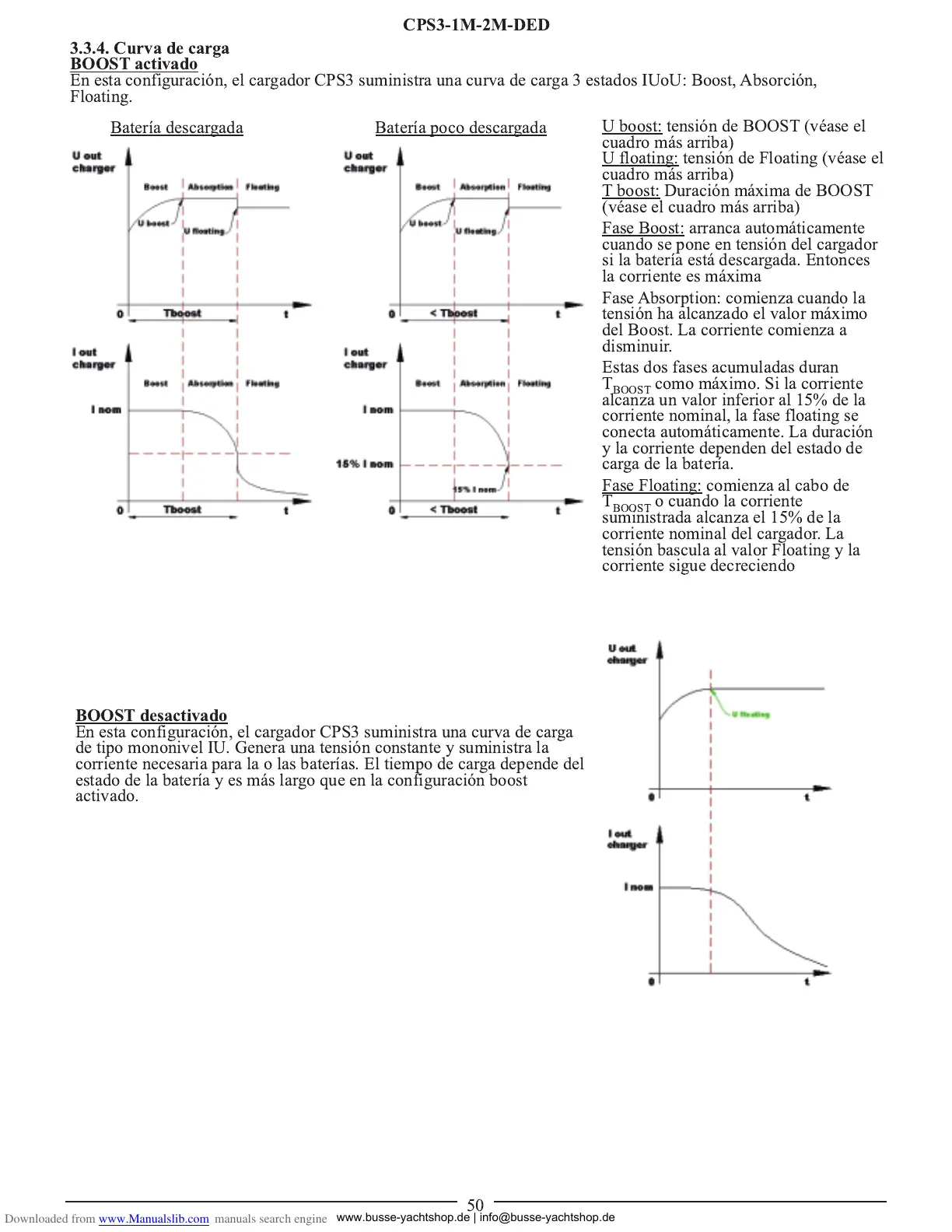

3.3.4. Curva de carga
BOOST activado
En esta configuración, el cargador CPS3 suministra una curva de carga 3 estados IUoU: Boost, Absorción,
Floating.
U boost: tensión de BOOST (véase el
cuadro más arriba)
U floating: tensión de Floating (véase el
cuadro más arriba)
T boost: Duración máxima de BOOST
(véase el cuadro más arriba)
Fase Boost: arranca automáticamente
cuando se pone en tensión del cargador
si la batería está descargada. Entonces
la corriente es máxima
Fase Absorption: comienza cuando la
tensión ha alcanzado el valor máximo
del Boost. La corriente comienza a
disminuir.
Estas dos fases acumuladas duran
T
BOOST
como máximo. Si la corriente
alcanza un valor inferior al 15% de la
corriente nominal, la fase floating se
conecta automáticamente. La duración
y la corriente dependen del estado de
carga de la batería.
Fase Floating: comienza al cabo de
T
BOOST
o cuando la corriente
suministrada alcanza el 15% de la
corriente nominal del cargador. La
tensión bascula al valor Floating y la
corriente sigue decreciendo
BOOST desactivado
En esta configuración, el cargador CPS3 suministra una curva de carga
de tipo mononivel IU. Genera una tensión constante y suministra la
corriente necesaria para la o las baterías. El tiempo de carga depende del
estado de la batería y es más largo que en la configuración boost
activado.
Batería descargada Batería poco descargada
