121
BEDIENELEMENTE UND VORRICHTUNGEN IM HECKBEREICH

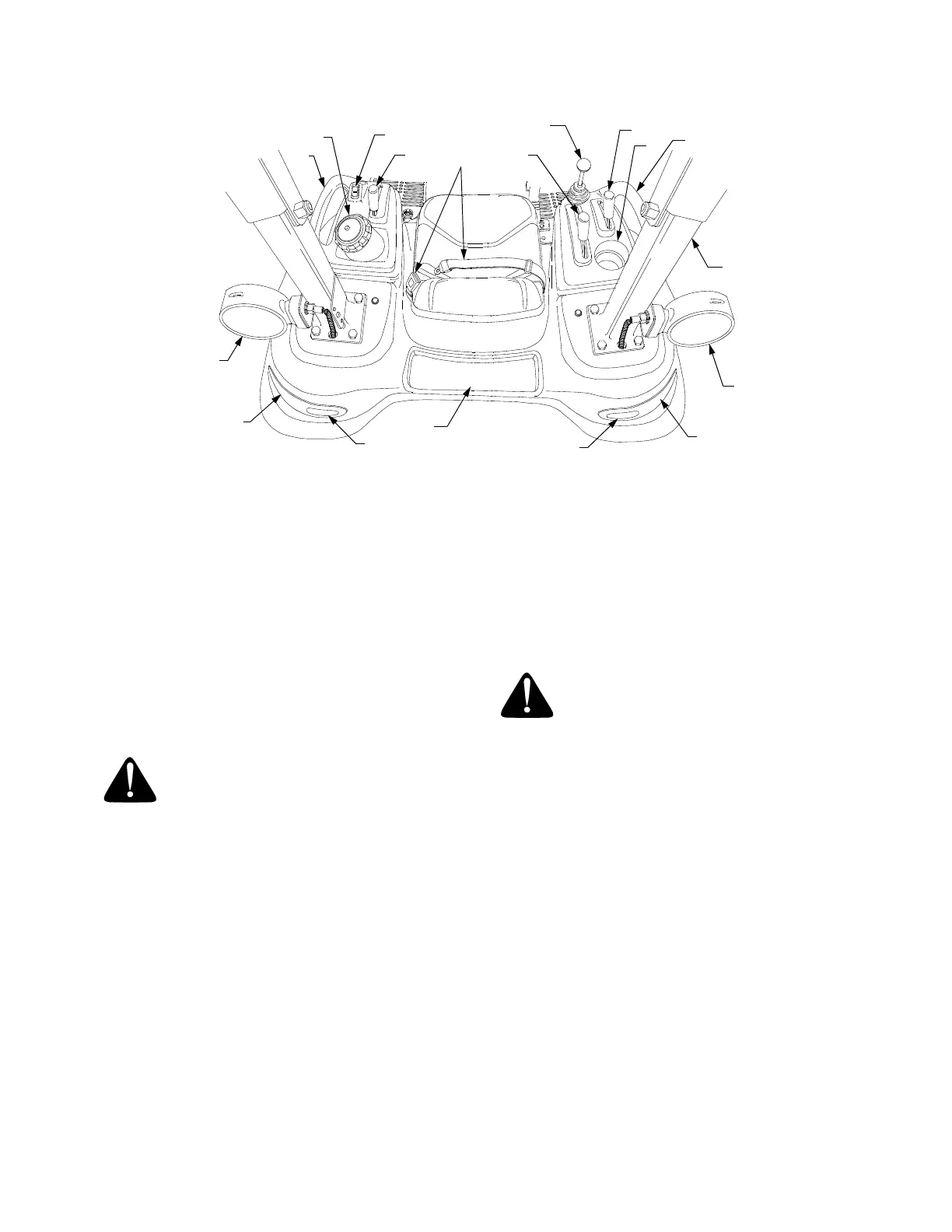

Abbildung 11
A
B
N
D
E
F
G
H
K
J
H
J
K
L
G
C
M
O
A. Tankdeckel
Der Tankdeckel befindet sich auf dem linken
hinteren Schmutzfänger neben dem Fahrersitz.
ACHTUNG: Den Tank niemals bis zum
oberen Rand des Einfüllstutzens
füllen. Durch eine Ausdehnung des
Kraftstoffs kann es zum Überfließen
kommen, so dass u.U. entflammbare
Flüssigkeit mit dem Fahrer in Berüh-
rung kommt.
B. Schalter PTO-Betrieb bei Rückwärtsfahrt
Der Schalter für den PTO-Betrieb bei Rückwärts-
fahrt befindet sich auf dem linken hinteren
Schmutzfänger. Den Schalter im oberen Teil nach
unten drücken, um die Steuerung einzuschalten, so
dass die PTO läuft, während das Gerät rückwärts
fährt. Nach dem Einschalten bleibt diese Funktion
aktiv, bis der Zündschlüssel auf AUS gestellt wird,
egal wie oft die PTO in der Zwischenzeit mit dem
PTO-Schalter aus- und eingeschaltet wurde.
ACHTUNG: Während der Arbeit mit
Zubehörgeräten, die über PTO ange-
trieben werden, ist beim Rückwärts-
fahren BESONDERS VORSICHTIG
vorzugehen.
C. PTO-Wahlhebel
Der PTO-Wahlhebel befindet sich auf dem linken
hinteren Schmutzfänger.
• Den Hebel nach vorne schieben, um die
mittlere PTO einzuschalten.
• Den Hebel nach hinten ziehen, um die hintere
PTO einzuschalten.
• Den Hebel in die mittlere Position bewegen, um
gleichzeitig die vordere und die mittlere PTO
einzuschalten.
A
B
C
D
E
F
G
H
J
K
L
M
N
Tankdeckel
Schalter für PTO-Betrieb
PTO (Zapfwellen) Wahlhebel
Hydraulischer Hubhebel
Wahlhebel Fahrstufenbereich
Becherhalter
Haltegriffe
Warnblinkleuchten
Rückleuchten (rot)
Rückfahrscheinwerfer (weiß)
Ablage
Einklappbare ROPS
Sicherheitsgurt
Hydraulischer ZubehörsteuerungshebelO
bei Rückwärtsfahrt
hoch/niedrig
769-00802.book Seite 121 Mittwoch, 7. April 2004 5:38 17
