KAPITEL 3: EINSTELLUNGEN
SITZEINSTELLUNG
Um die Sitzposition für den Fahrer bequemer
einzustellen, kann der Sitz über einen Hebel nach
vorne oder hinten geschoben werden. Den Sitz auf
die bequemste Stellung stellen, so dass alle
Bedienelemente und Pedal erreicht werden.
ACHTUNG: Den Sitz nicht während der
Fahrt verstellen, da der Fahrer hierbei
zeitweise die Kontrolle verlieren und es
zu einem Unfall kommen kann.
• Um den Sitz einzustellen, die Sitzverstellung
nach links drücken und halten, dabei den Sitz
in die gewünschte Position schieben.
• Anschließend den Hebel wieder freigeben, so
dass der Sitz einrastet. Den Sitz etwas vor oder
zurückbewegen, um sicherzustellen, dass er
eingerastet ist. Siehe Abbildung 25.

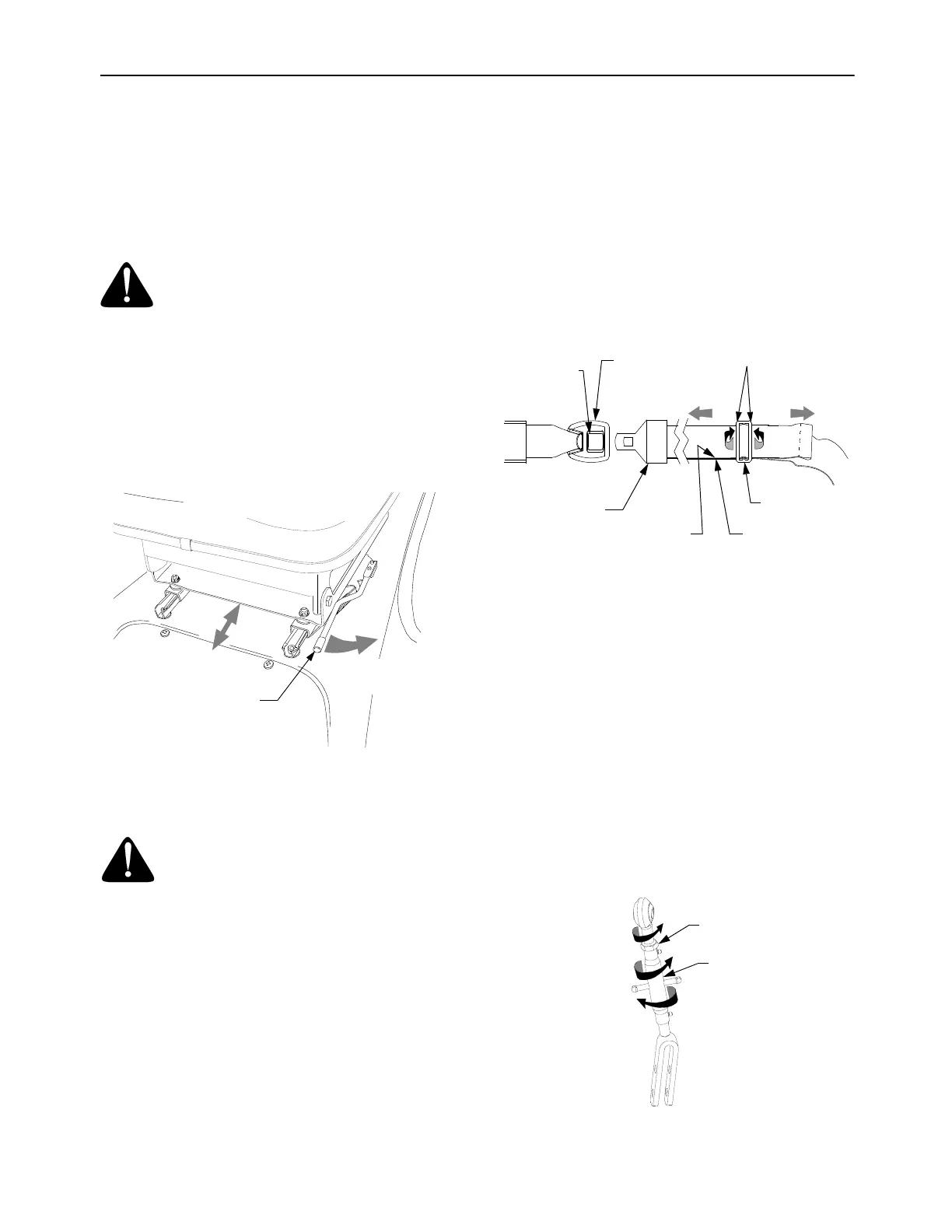

Abbildung 25
EINSTELLUNG DES SICHERHEITSGURTS
ACHTUNG: Für den Einsatz des Geräts
mit ROPS immer den Sicherheitsgurt
anlegen. Wurde der ROPS jedoch
entfernt, sollte der Sicherheitsgurt
nicht angelegt werden.
HINWEIS:
Ist der Sicherheitsgurt zu lang oder zu
kurz, um durch Ziehen am oben liegenden Gurt ein-
gestellt zu werden, sollte die Position des
Nachstellclips verändert werden. Hierzu den Nach-
stellclip fest greifen und den unten liegenden Gurt
durch den Clip ziehen. Den Clip zur Verankerung
am Sitz bewegen, um den Gurt zu kürzen, oder zur
Schnalle, um den Gurt zu verlängern.
Die endgültige Länge des Gurts mit Nachstellclip,
Schlosszunge und oben liegendem Gurt in der
rechten
Hälfte des Gurts einstellen.
• Um den Gurt zu verlängern, die Enden des
Nachstellclips festhalten und die Seite des
Clips zur Schlosszunge hin nach oben kippen.
Siehe Abbildung 26.
• Den Clip festhalten, den oben liegenden Gurt
durch den Clip zur Schlosszunge hin ziehen.
Siehe Abbildung 26.
• Den Gurt festhalten und die Schlosszunge
nach
links
ziehen, um das Durchhängen des
oben liegenden Gurts zwischen Nachstellclip
und Zunge zu beseitigen.
Abbildung 26
• Um den Gurt zu verkürzen, die andere Seite
des Clips nach oben kippen, das freie Ende
des Gurts nach
rechts
ziehen, dann die
Schlosszunge nach
links
ziehen, um das
Durchhängen zu beseitigen.
EINSTELLUNG DER 3-PUNKT-
ANBAUVORRICHTUNG
• Der verstellbare Hubarm rechts kann einge-
stellt werden, um die Unterlenker in der Höhe
einzurichten. Die Gegenmutter lösen und das
Stellrohr, wie in Abbildung 27 gezeigt, drehen,
um die Hubkupplung zu verkürzen oder zu ver-
längern. Nach dem Einstellen die Gegenmutter
wieder am Stellrohr festziehen.
Abbildung 27
SITZ-
VERSTELLUNG
Hebel nach
links drücken
Zum Verkürzen
am Gurt ziehen
Zum Verlängern am
Gurt ziehen
SCHLOSS-
ZUNGE
NACHSTELL-
CLIP
UNTEN
LIEGENDER
SCHLOSS
FREIGABE-
TASTE
Clip seitlich hochkippen
OBEN
LIEGENDER GURT
GURT
GEGENMUTTER
Verlängern
Verkürzen
Gegenmutter
lösen
STELLROHR
