134
• Die Länge des Oberlenkers ist normalerweise
durch die Konstruktion des Zubehörgeräts
bestimmt. Um den Oberlenker einzustellen, den
Sperrhebel lösen und das Stellrohr, wie in
Abbildung 28 gezeigt, drehen. Ist die
gewünschte Länge erreicht, den Sperrhebel
wieder umlegen. Korrekt eingestellt liegt der
Oberlenker parallel oder fast parallel zu den
Unterlenkern.

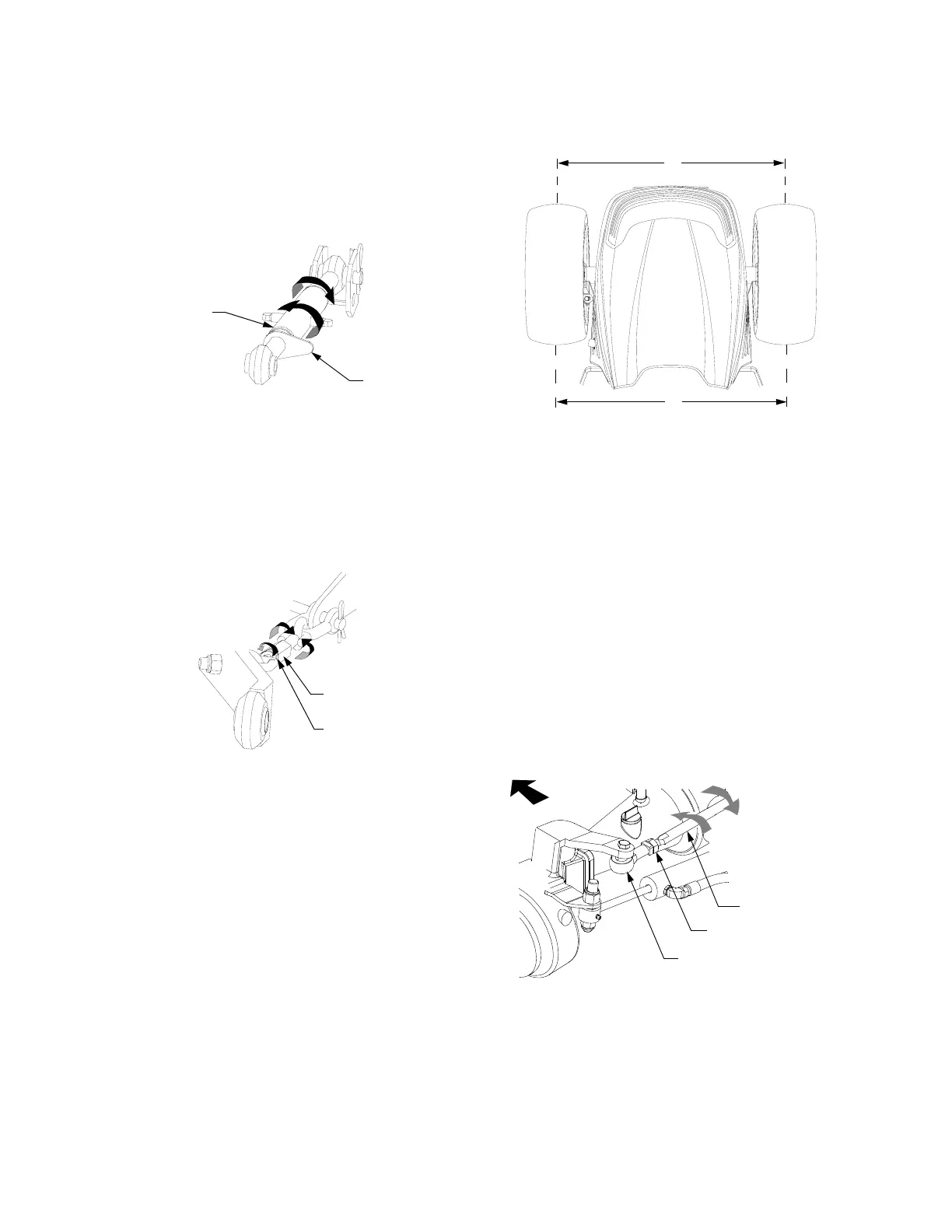

Abbildung 28
• Die Länge der Unterlenkerverspannung an jedem
der Unterlenker begrenzen die seitlichen Bewe-
gungen der Unterlenker. Die Gegenmutter lösen
und den Sechskantschaft wie in Abbildung 29
gezeigt drehen, um die Länge der Unterlenker-
verspannung zu verändern. Nach dem Einstellen
die Gegenmutter wieder festziehen.
Abbildung 29
EINSTELLUNG DER VORDERRAD-VORSPUR
Die Vorspur der Vorderräder wurde im Werk bereits
eingestellt und sollte so beibehalten werden. Die
Vorspur sollte jedoch regelmäßig kontrolliert und
ggf. nachgestellt werden.
DIE VORSPUR WIE FOLGT KONTROLLIEREN:
• Den Traktor auf einer ebenen Fläche abstellen,
die Räder zeigen geradeaus.
• Eine gut sichtbare Markierung auf den
Mittellinien beider Vorderräder horizontal zu
den Rädern anbringen.
• Den Abstand „A“ zwischen den zwei
Markierungen messen. Siehe Abbildung 30.
• Den Traktor vorwärts oder rückwärts rollen, bis
die Markierungen horizontal zu den Mittellinien
der Hinterräder stehen. Den Abstand „B“
zwischen den zwei Markierungen messen.
Siehe Abbildung 30.
• Bei einer korrekten Vorspur sollte der Abstand
„A“ 0–0,5 cm weniger betragen als Abstand „B“.
Falls nicht, Vorspur nachstellen.
Abbildung 30
DIE VORSPUR WIE FOLGT NACHSTELLEN:
HINWEIS:
Das linke Kugelkopfgelenk und die
Gegenmutter haben Linksgewinde.
• Die Gegenmuttern an den Kugelgelenken
rechts und links lösen. Siehe Abbildung 31.
• Einen Maulschlüssel am abgeflachten Ende der
Zugstange ansetzen und die Stange wie folgt
drehen:
Nach hinten drehen, um die Zugstange zu
verkürzen und die Vorspur zu verringern. Siehe
Abbildung 31.
Nach vorne drehen, um die Zugstange zu
verlängern und die Vorspur zu vergrößern.
Siehe Abbildung 31.
Abbildung 31
• Die Zugstange nach Erfordernis einstellen, um
die korrekte Vorspur zu erreichen, dann die
Gegenmuttern an den Kugelkopfgelenken
festziehen.
Verlängern
Verkürzen
STELLROHR
SPERR-
HEBEL
Zum Verkürzen
SECHSKANT-
SECHSKANT-
Gegenmutter
lösen
Sechskantschaft
Zum Verlängern
Sechskantschaft drehen
drehen
SCHAFT
GEGENMUTTER
B
A
Traktor-
Front
KUGELKOPFGELENK
Stange verkürzen =
weniger Vorspur
GEGENMUTTER
ZUGSTANGE
Stange verlängern =
mehr Vorspur
LINKS
