135
EINSTELLUNG DER BREMSEN
Die Bremsen des Traktors sind werksseitig bereits
eingestellt und sollten bei normalem Betrieb nur
geringfügig verschleißen. Alle Bremsbeläge
unterliegen jedoch einem gewissen Verschleiß, und
irgendwann einmal muss auch das Bremsgestänge
nachgestellt werden.
Das Bremsgestänge wie folgt kontrollieren:
• Den Traktor auf einer ebenen Fläche abstellen.
• Den Traktormotor stoppen und die Feststell-
bremse einlegen.
• Von der rechten hinteren Ecke des Traktors aus
den Abstand zwischen dem Flansch der Brems-
stange und Zwinge am Getriebebremsarm
kontrollieren. Der Abstand sollte mindestens
0,4 cm betragen. Siehe Abbildung 32.
• Den Abstand der Bremsstange auf der linken
Seite des Traktors auf die gleiche Weise
prüfen.
• Beträgt einer der Abstände weniger als 0,4 cm,
sollte die Bremsstange nachgestellt werden.
Das Bremsgestänge wie folgt nachstellen:
• Die Feststellbremse lösen.
• Den inneren Splint herausziehen und die
Stellzwinge am vorderen Ende der Brems-
stange von der Bremsgestänge entfernen.
Siehe Abbildung 32.

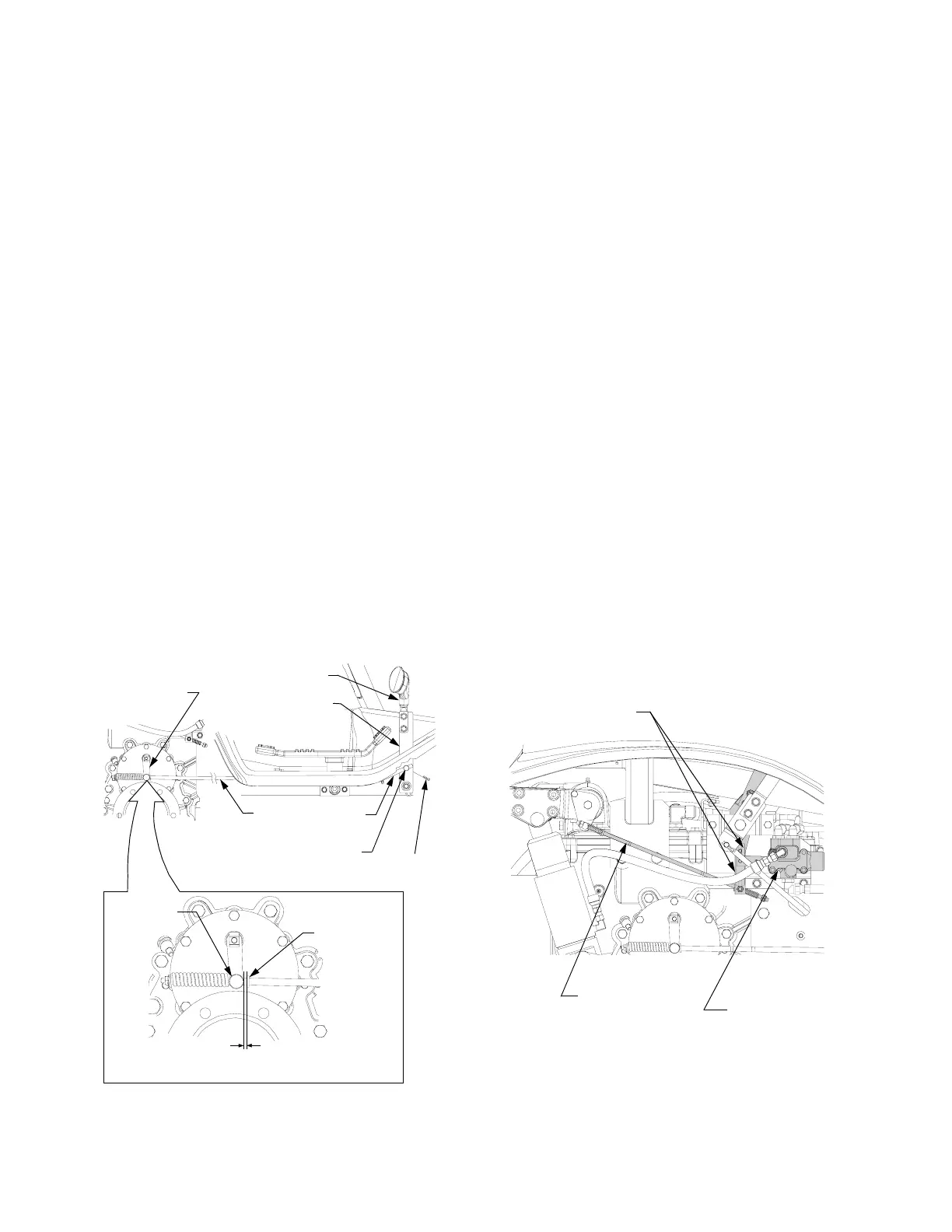

Abbildung 32
• Die Stellzwinge auf der Stange ggf. Drehen, um
die Stange zu verkürzen und den Mindest-
abstand von 0,4 cm zu erreichen.
• Die Zwinge wieder anbauen und den inneren
Splint in das Bremsgestänge stecken.
• Die Feststellbremse einlegen und die
Bremsstangeabstände erneut prüfen. Das o.a.
Verfahren ggf. wiederholen, um den vorgege-
benen Mindestabstand zu erreichen.
EINSTELLUNG DER HYDRAULISCHEN
HUBRÜCKFÜHRUNGSSTANGE
Eine korrekte Einstellung der Rückführungsstange
(siehe Abbildung 33) ist für die ordnungsgemäße
Funktion der Positionssteuerung des hydraulischen
Hubsystems sehr wichtig.
Die Rückführungsstange ist werksseitig bereits
eingestellt und sollte keine weiteren Einstellarbei-
ten erfordern. Auf Grund der Einstellgenauigkeit der
Rückführungsstange wird jedoch empfohlen, alle
Einstellarbeiten von einem geschulten Techniker
bei Ihrem Cub Cadet-Händler durchführen zu
lassen.
Ist nach einer Hubverstellung ein anhaltender,
hoher Quietschton zu hören, oder funktioniert die
Positionskontrolle nicht einwandfrei, sollte das
Gestänge der Positionskontrolle von Ihrem örtlichen
Cub Cadet-Händler überprüft werden. Siehe
Abbildung 33.
Abbildung 33
BREMS-
ARM
BREMS-
PEDAL
BREMSGESTÄNGE
STELLZWINGE
INNERER
SPLINT
BREMSSTANGE
RE.
Min. 0,4 cm Abstand
zu voll betätigter Bremse
STANGEN-
FLANSCH
ZWINGE
RÜCKFÜHRUNGS-
ELEMENTE
RÜCKFÜHRUNGS-
STANGE
HYDRAULISCHES
HUBVENTIL
769-00802.book Seite 135 Mittwoch, 7. April 2004 5:38 17
