139
ÖFFNEN DES MOTORRAUMS
ACHTUNG: Falls der Traktor vor
kurzem benutzt wurde, können die
Motorflächen (einschließlich Lüfter)
immer noch HEISS sein. Den Motor
abkühlen lassen, bevor die Motor-
haube geöffnet wird, oder äußerst
vorsichtig vorgehen, um bei geöffneter
Haube Verbrennungen zu vermeiden.

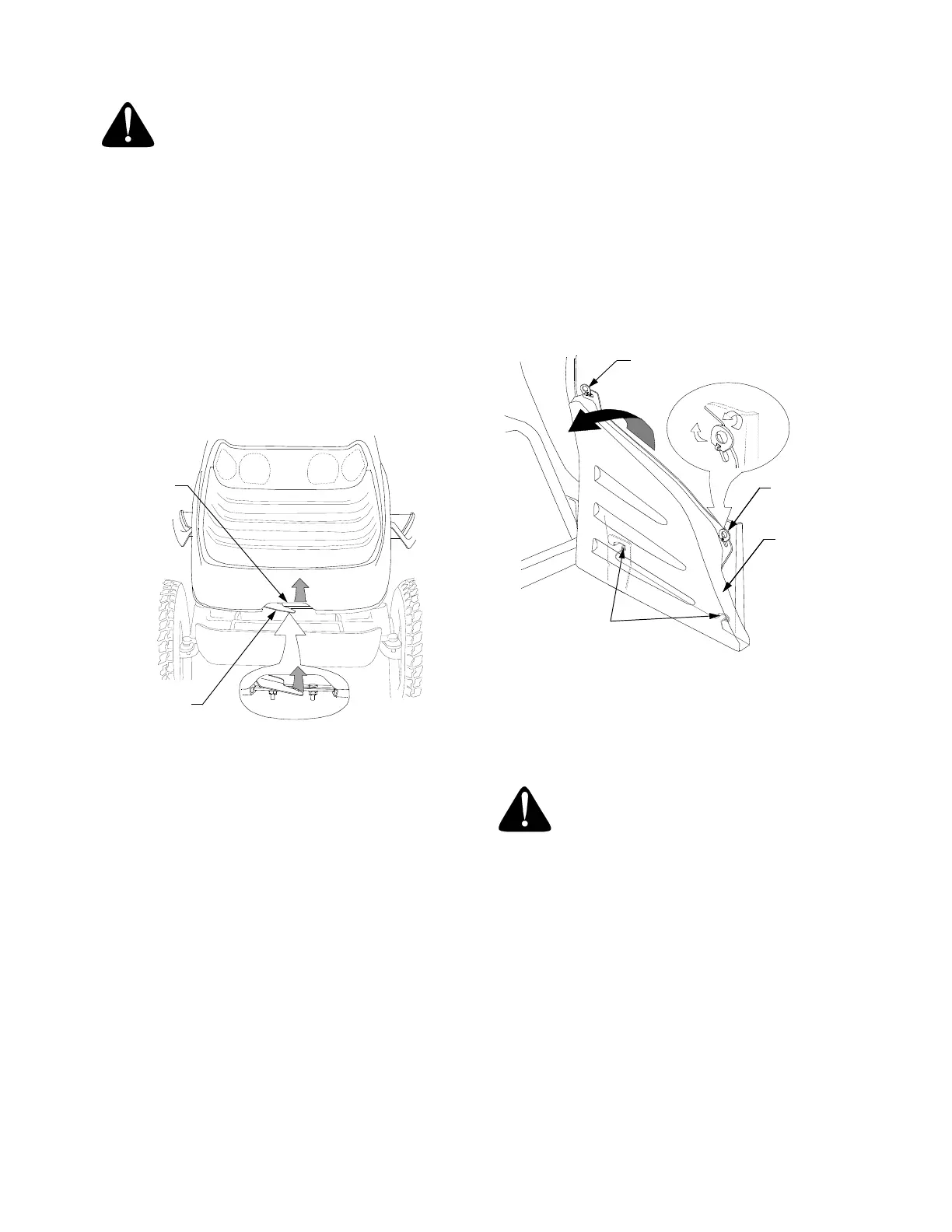

Um die Motorhaube anzuheben, den Rasthebel in
der Randaussparung unter der Kühlerverkleidung
suchen. Den Rasthebel nach oben drücken und
festhalten, dabei die Haube an der Griffaussparung
nach oben kippen. Siehe Abbildung 34.
• Die Motorhaube vollständig öffnen, so dass die
Haubenhaltezylinder die Haube in geöffneter
Stellung halten.
Abbildung 34
So werden die zwei Seitenverkleidungen abge-
nommen:
• Die Zungen der zwei Schnellverschlüsse nach
oben kippen und drehen, so dass sie durch die
Schlitze in der Seitenverkleidung passen. Siehe
Abbildung 35.
• Den oberen Teil der Seitenverkleidung hoch-
schwenken und aus den Zungen der
Schnellverschlüsse heben.
• Den oberen Teil der Seitenverkleidung so weit
kippen, bis die zwei Zungen am unteren Rand
der Verkleidung aus den Schlitzen der
Verkleidungshalterungen gezogen werden
können; dann die Verkleidung abnehmen.
Siehe Abbildung 35.
So werden die zwei Seitenverkleidungen wieder
angebaut:
• Die zwei Verschlusszungen in die Schlitze der
Verkleidungshalterungen einführen. Siehe
Abbildung 35.
• Den oberen Teil der Verkleidung zum Traktor
hin und über die Zungen der Schnellver-
schlüsse kippen.
• Die Schnellverschlusszungen etwas heraus-
ziehen und eine Viertel Umdrehung drehen (so
dass sie senkrecht zum Schlitz stehen), um die
Verkleidung ganz absenken zu können. Die
Haltezungen nach unten kippen.
Abbildung 35
Haube nach unten drücken, bis Verriegelung ein-
rastet.
ALLGEMEINE ANGABEN ZUR BATTERIE
ACHTUNG:
• Batteriepole, -klemmen und ähnliche Teile
enthalten Blei und Bleiverbindungen. Nach
Arbeiten an der Batterie Hände waschen.
• Sollte Batteriesäure versehentlich in die Augen
oder auf die Haut kommen, betroffenen Bereich
sofort mit sauberem, kalten Wasser
abwaschen. Bei weiterem Unwohlsein sofort
medizinische Hilfe einholen.
• Sollte Säure auf die Kleidung kommen, erst mit
sauberem Wasser verdünnen, dann mit einer
Wasser-Ammoniaklösung oder Backpulver-
Wasserlösung neutralisieren.
Hebel nach oben
Haube
ENTRIEGE-
LUNGS-
HEBEL
HAUBEN-
AUSSPA-
RUNG
anheben
Nach oben kippen
Drehen
SCHNELLVERSCHLUSS
ZUNGEN IN
SEITEN-
VERKLEI-
SCHNELL-
VER-
SCHLITZEN
VERKL.HALTERUNG
Kippen
DUNG
SCHLUSS
VERKLEIDUNG
SEITEN-
769-00802.book Seite 139 Mittwoch, 7. April 2004 5:38 17
