143
Hauptsicherung
Die Hauptsicherung im Kabelbaum des Traktors
schützt die gesamte elektrische Anlage des
Traktors. Eine ausgelöste Hauptsicherung ver-
hindert, dass Batteriestrom durch den Kabelstrang
fließt.
So wird die Hauptsicherung ausgetauscht:
• Die Motorhaube öffnen und die rechte
Seitenverkleidung entfernen.
• Den Sicherungshalter vor dem Querblech,
direkt rechts an der Innenseite des Instrumen-
tenträgers. Siehe Abbildung 42.

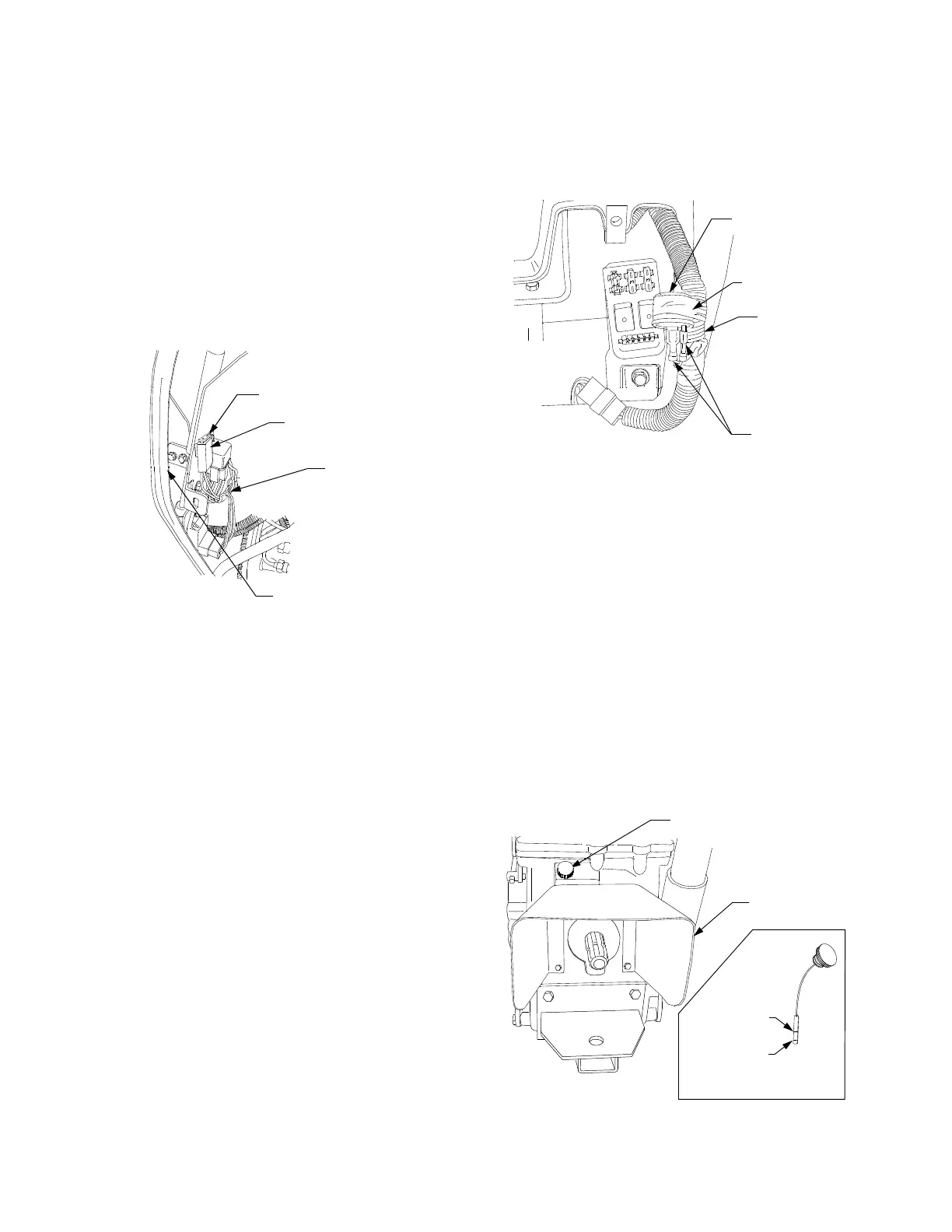

Abbildung 42
• Die Sicherung aus der Halterung ziehen und
gegen eine mit gleicher Leistung (30 Amp.)
austauschen. NIEMALS gegen eine mit einer
höheren Ampereleistung austauschen.
• Die Seitenverkleidung anbringen und die
Motorhaube wieder schließen.
Warnblinkleuchtenrelais
Das Warnblinkrelais steuert den Aus-An-Zustand
der Warnblinkleuchten. Funktionieren die Warn-
blinkleuchten nicht ordnungsgemäß, ist vermutlich
das Blinkrelais defekt.
So wird das Relais ausgetauscht:
• Den Einsatz am Instrumententräger durch
Lösen der zwei Schrauben abnehmen. Siehe
Abbildung 40.
• Den Kabelbaum aus der Trägeröffnung ziehen.
Das Isolierband, mit dem das Blinkrelais am
Kabelbaum befestigt ist, durchschneiden und
entfernen. Siehe Abbildung 43.
• Zunächst die Anordnung der zwei Kabelstecker
notieren, dann die Stecker abziehen und das
defekte Relais austauschen.
• Das Relais mit Isolierband am Kabelbaum
fixieren.
• Den Kabelbaum unter dem Instrumententräger
verstauen und den Trägereinsatz wieder
anbringen.
Abbildung 43
GETRIEBE- UND HYDRAULIKÖL
KONTROLLIEREN
Der Ölstand im Hydrogetriebe / in der Hydraulik-
anlage sollte alle 50 Betriebsstunden kontrolliert
werden. Den Ölstand nur kontrollieren, nachdem
der Motor gestoppt wurde und der Traktor auf einer
ebenen Fläche zum Stillstand gekommen ist.
Der Öleinfüllverschluss/Ölmessstab befindet sich
am hinteren Ende des Traktors, oberhalb der
hinteren PTO-Abdeckung. Siehe Abbildung 44.
• Den Bereich um den Öleinfüllverschluss/
Ölmessstab sauber halten, damit kein Schmutz
in das Getriebe gelangen kann. Siehe Abbil-
dung 44.
Abbildung 44
HAUPTSICHERUNG
KABEL-
BAUM
INSTRUMENTENTRÄGER
SICHERUNGSHALTER
BLINK-
RELAIS
ISOLIERBAND
KABEL-
STECKER
KABEL-
BAUM
ÖLEINFÜLLVERSCHLUSS/
PTO-
F
A
Markierung
Markierung
ÖLMESSSTAB
ABDECKUNG
„FULL“
(Maximum)
„ADD“
(Minimum)
769-00802.book Seite 143 Mittwoch, 7. April 2004 5:38 17
