Cub Cadet 7000 Series

76
• Abaissez le bras supérieur dans le crochet de
la tige.
• Pour libérer le bras supérieur, soulevez-le et
sortez-le du crochet de retenue. Ensuite, faites
glisser la tige du crochet entièrement vers la
droite puis faites-la pivoter vers le bas.

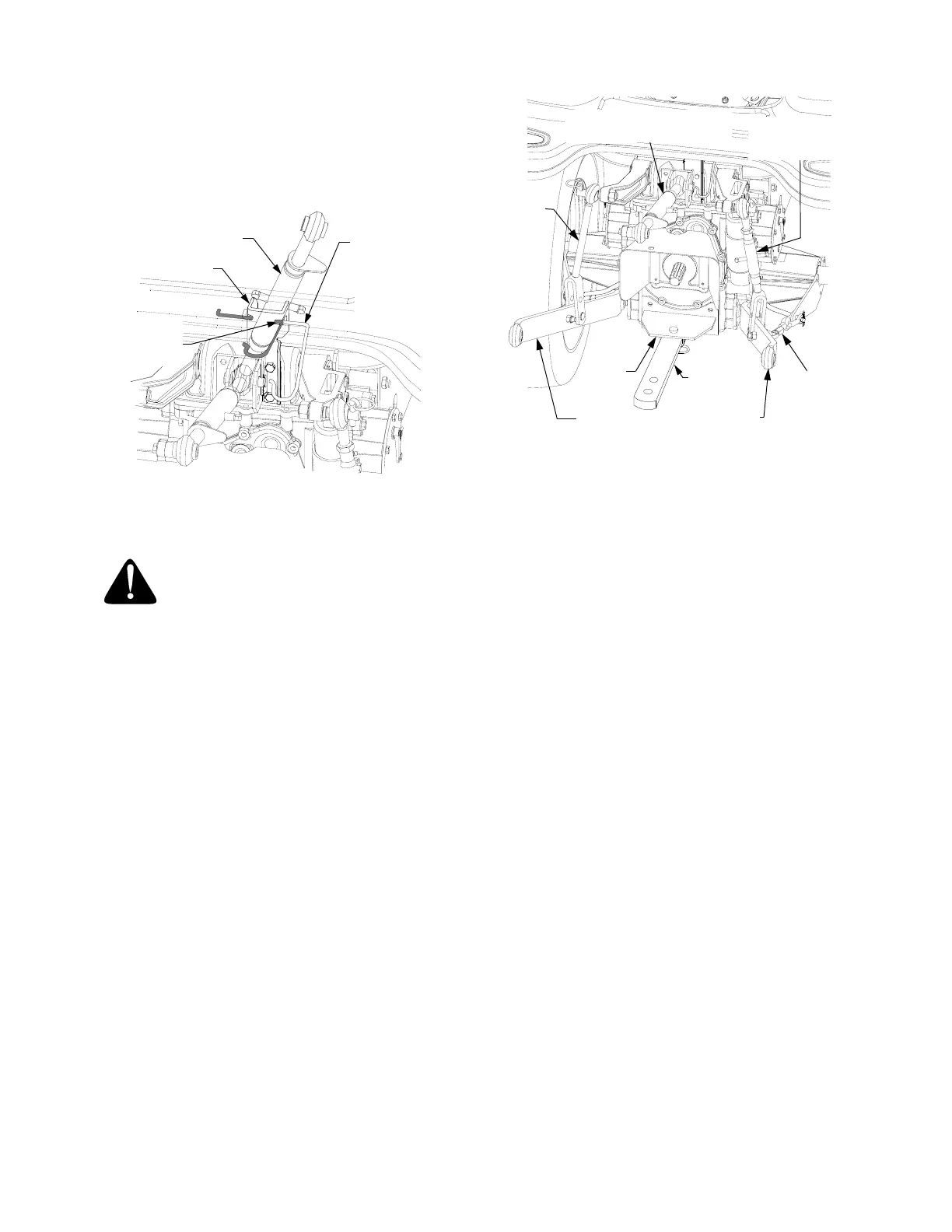

Figure 21
UTILISATION DE L’ATTELAGE EN TROIS
POINTS
AVERTISSEMENT : débrayez toujours
la prise de force, arrêtez le moteur et
serrez le frein de stationnement avant
de descendre du tracteur pour
brancher, débrancher ou ajuster les
équipements fixés contre l'attelage en
trois points.
Utilisez ce système d'attelage pour équiper le
tracteur avec des accessoires fixés en trois points,
ceux normalement entraînés par la prise de force
arrière. Grâce à la fonctionnalité de contrôle de
position offerte par le système de levage
hydraulique du tracteur, l'attelage en trois points
permet de positionner les équipements à une
hauteur variable pour travailler, ou à la hauteur
maximale pour les transporter.
Lisez la section RÉGLAGES pour connaître les
instructions sur le réglage du bras de levage
gauche, le bras d'attelage supérieur et le moyen de
fixation contre le bras inférieur. Voir la Figure 22.
Figure 22
UTILISATION DE LA PLAQUE D’ATTELAGE
Utilisez seulement la plaque d'attelage et la barre
de traction (Voir la Figure 22) pour tracter des
équipements par l'arrière (charrette, remorque, etc.)
ou pour traîner des charges au sol.
Faites monter les bras inférieurs de l'attelage en
trois positions jusqu'au point mort haut pour
empêcher toute interférence avec les équipements
accrochés (remorque par ex.).
IMPORTANT : lorsque vous remorquez des
équipements, utilisez toujours une chaîne de
sécurité pour offrir une jonction d'appoint entre
le tracteur et l'équipement remorqué. Cette
chaîne doit offrir une résistance en traction
égale ou supérieure au poids brut de l'équipe-
ment à remorquer.
UTILISATION DE LA VANNE HYDRAULIQUE
AUXILIAIRE
Certains tracteurs peuvent avoir été équipés d'un
système à vanne hydraulique auxiliaire. Ce
système comprend deux circuits hydrauliques ser-
vant à piloter les équipements en option installables
sur le tracteur.
Les raccords hydrauliques mâles et femelles situés
sous le marchepied droit sont identifiés par des
rondelles à code couleur. Vous pourrez normale-
ment les raccorder aux raccords correspondants de
même teinte sur les équipements
Cub Cadet . Voir
la Figure 23.
SUPPORT
BRAS SUPÉRIEUR
DE MONTAGE
TIGE DU
CROCHET
VER-
ROUILLÉE
DANS LA
FENTE DU
SUPPORT
TIGE DU
CROCHET
LIBÉRÉE
FIXATION
CONTRE
PLAQUE
D’ATTELAGE
BRAS INFÉRIEURS
BARRE
DE
BRAS
SUPÉRIEUR D'ATTELAGE
AJUSTABLE
BRAS DE
LEVAGE
D'ATTELAGE
BRAS
DE LE-
VAGE
NON
RÉG-
LABLE
TRACTION
BRAS INF.
