77
IMPORTANT : si les codes de couleur ne
figurent pas, souvenez-vous que les raccords
hydrauliques intérieurs représentent un circuit
hydraulique et les raccords extérieurs l'autre
circuit. Ne croisez pas les circuits lorsque vous
raccordez les flexibles hydrauliques des
équipements en option.

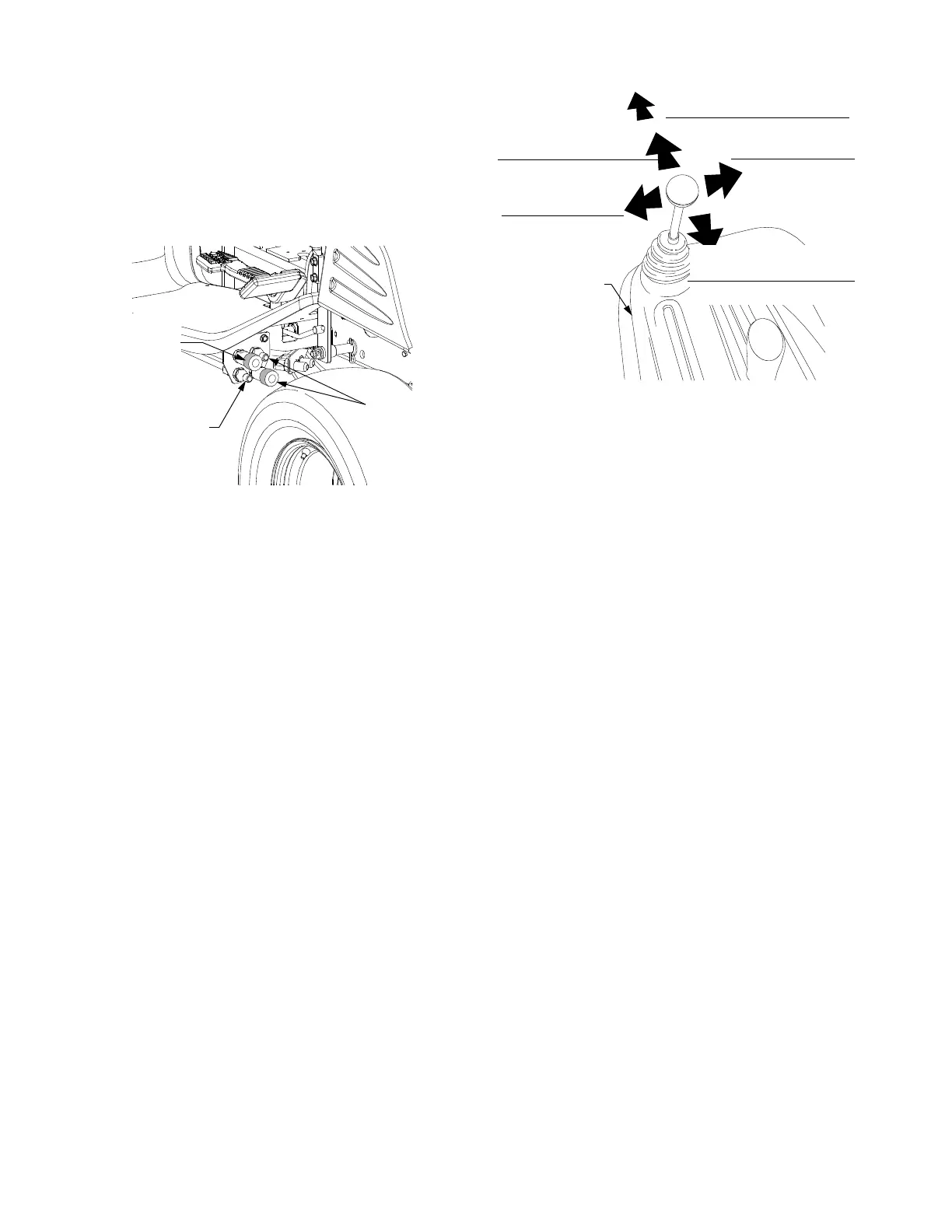

Figure 23
Utilisation de la manette de commande
hydraulique auxiliaire
Servez-vous comme suit de la manette de
commande hydraulique auxiliaire située sur l'aile
droite du tracteur :
• Tirez la manette en arrière pour soulever le
moyen d'excavation avant ou la flèche de
chargement avant. Voir la Figure 24.
• Poussez la manette en avant pour abaisser
le moyen d'excavation avant ou la flèche de
chargement avant. Voir la Figure 24.
• Poussez la manette complètement en avant
jusqu'à ce qu'elle se verrouille en position de
détente, pour amener le moyen d'excavation
avant ou la flèche de chargement avant en
position flottante.
• Poussez la manette vers la droite pour
déplacer (si fonctionnalité présente) le moyen
d'excavation avant vers la droite ou vider la
pelle. Voir la Figure 24.
• Tirez la manette vers la gauche pour
déplacer (si fonctionnalité présente) le
moyen d'excavation avant vers la gauche ou
faire tourner la pelle en arrière.
Figure 24
TRACTION 4X4 «À LA DEMANDE»
Le système 4x4 communique également, et de
façon automatique, la puissance de traction
à l'essieu avant lorsque la transmission détecte qu'il
faut un supplément de traction. L'embrayage de la
traction 4x4 a lieu sans intervention du conducteur.
LESTAGE DU TRACTEUR
Si des équipements ont été installés soit à l'avant,
soit à l'arrière du tracteur, ceci modifie l'équilibre
normal du tracteur.
• Lorsque vous remontez un équipement arrière
en position de transport, ceci déplace le centre
de gravité vers l'arrière, ce qui peut amoindrir
l'adhérence des roues avant et déstabiliser du
tracteur.
• Lorsque vous remontez un équipement avant
en position de transport, ceci déplace le centre
de gravité vers l'avant, ce qui peut pénaliser la
puissance de traction et la stabilité du tracteur.
Pour compenser ces déplacements du centre de
gravité, il faudra ajouter des poids sous la forme
soit de poids en fonte soit de réservoirs de liquide.
Toutefois, ne rajoutez que ce qu'il faut de poids
pour obtenir une bonne traction, une bonne
réaction aux mouvements du volant et une bonne
stabilité. Un lestage excessif surchargerait
inutilement le moteur et la transmission.
REMARQUE :
lorsque vous lestez le tracteur, il
vous faudra peut être hausser la pression des
pneus.
RACCORDS
INTÉRIEURS
RACCORD
MÂLE
RACCORD
FEMELLE
EXTÉRIEUR
EXTÉRIEUR
ANGLE DROIT
CAPOT SUR
L’AILE DROITE
VIDER LA PELL
ABAISSER LE MOYEN
FLOTTAGE DU MOYEN
SOULEVER LE MOYEN
SOULEVER LA FLÈCHE
ABAISSER LA FLÈCHE
FLOTTAGE DE LA FLÈCHE
ANGLE GAUCHE
ROTATION ARRIÈRE
DE LA PELLE
D'EXCAV.
D'EXCAV.
D'EXCAV.
