Cub Cadet 7000 Series

89

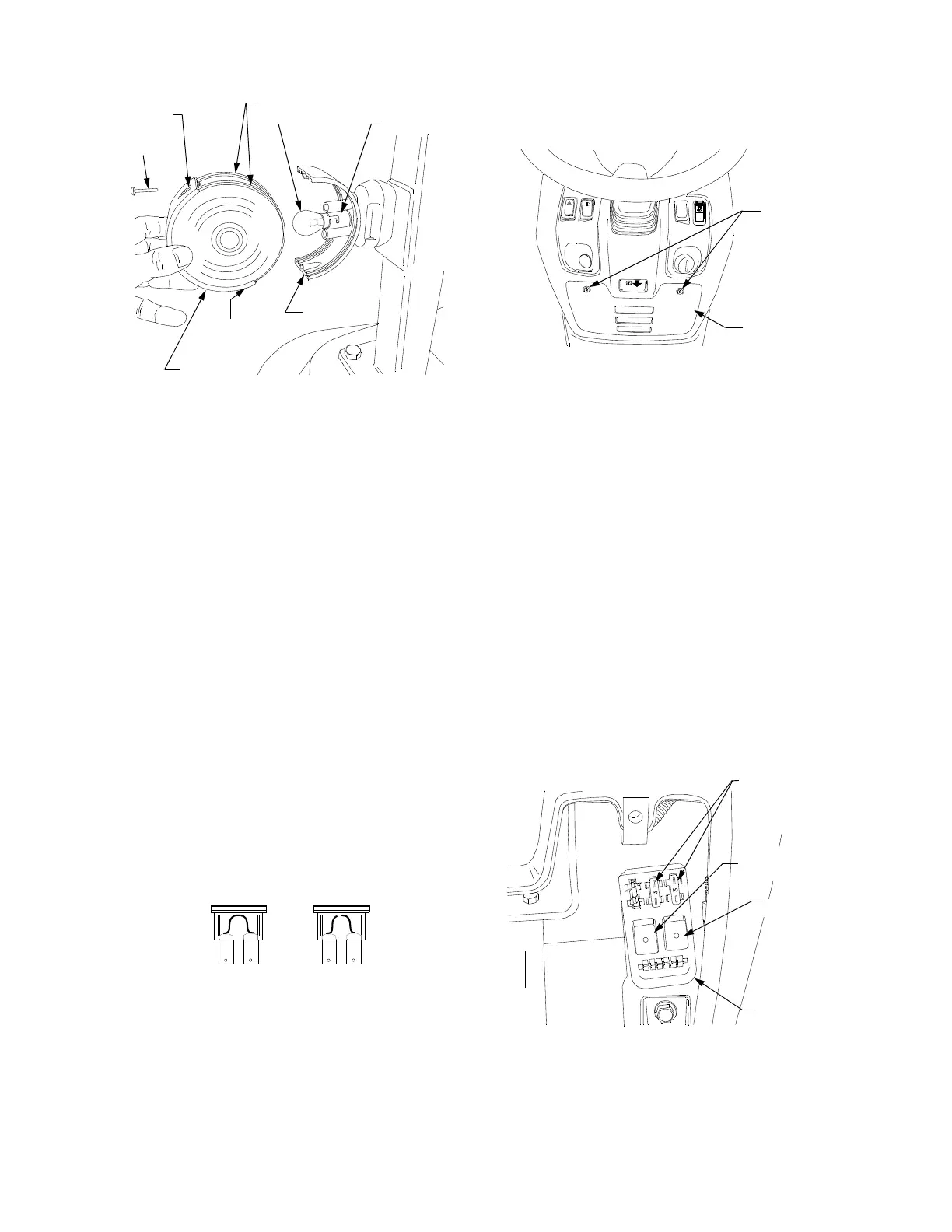

Figure 38
• Retirez le boîtier extérieur et les lentilles.
• Poussez l'ampoule pour l'enfoncer un peu puis
tournez-la en sens inverse des aiguilles d'une
montre pour la détacher de la douille.
• Alignez la nouvelle ampoule sur la fente de la
douille, enfoncez l'ampoule puis tournez-la
dans le sens des aiguilles d'une montre pour la
verrouiller dans la douille.
• Remettez les lentilles et le boîtier extérieur en
place, en veillant à ce que les lentilles
s'insèrent bien dans les rainures avant et
arrière du boîtier intérieur. Revissez ensuite les
deux vis de retenue.
MAINTENANCE DES CIRCUITS ELECTRIQUES
Des fusibles ont été installés pour protéger les cir-
cuits électriques du tracteur contre une intensité
excessive. Remplacez toujours un fusible par un
autre conçu pour fondre au même ampérage. Si le
circuit électrique ne fonctionne pas correctement,
vérifiez si des fusibles ont grillé. Voir la Figure 39
Si les fusibles grillent trop souvent, faites vérifier le
circuit électrique par votre revendeur Cub Cadet.
Figure 39
Le boîtier à fusibles
Le boîtier à fusibles se trouve sur le côté intérieur
droit du tableau de bord. Pour accéder au boîtier
à fusibles, dévissez les deux vis retenant le
couvercle du tableau de bord. Voir la Figure 40.
Pour recouvrir le boîtier à fusibles, remettez le
couvercle sur le tableau de bord puis revissez les
deux vis.
Figure 40
Fusibles du panneau d’instruments
Les circuits du panneau d'instruments sont pro-
tégés par deux fusibles situés dans le boîtier
à fusibles. Si le panneau d'instruments ne fonc-
tionne pas correctement, vérifiez ces fusibles.
• Détachez les deux fusibles du boîtier puis
vérifiez leur état. Remplacez un fusible grillé
par un fusible d'ampérage identique (3 A). Voir
la Figure 41.
Relais
Le relais de la prise de force et le relais du circuit
de démarrage, situés dans le boîtier à fusibles,
assurent le maintien sous tension de chacun de ces
deux circuits. Si l'un des deux circuits ne fonctionne
pas correctement, faites vérifiez le fonctionnement
électrique des relais par votre revendeur. Voir la
Figure 41.
Figure 41
BOÎTIER
EXTÉRIEUR
BOÎTIER
INTÉRIEUR
AMPOULE
LENTILLES
DOUILLE
ENCOCHE
LOGEMENT
VIS
BON
GRILLÉ
VIS
COUVERCLE
DU TABLEAU
DE BORD
BOÎTIER
À FUSIBLES
RELAIS DE
FUSIBLES
DU PANNEAU
D'INSTRUMENT
S
RELAIS DU
DÉMARREUR
(3 A)
LA PRISE DE
FORCE
