11 Sattelstütze / Sattel

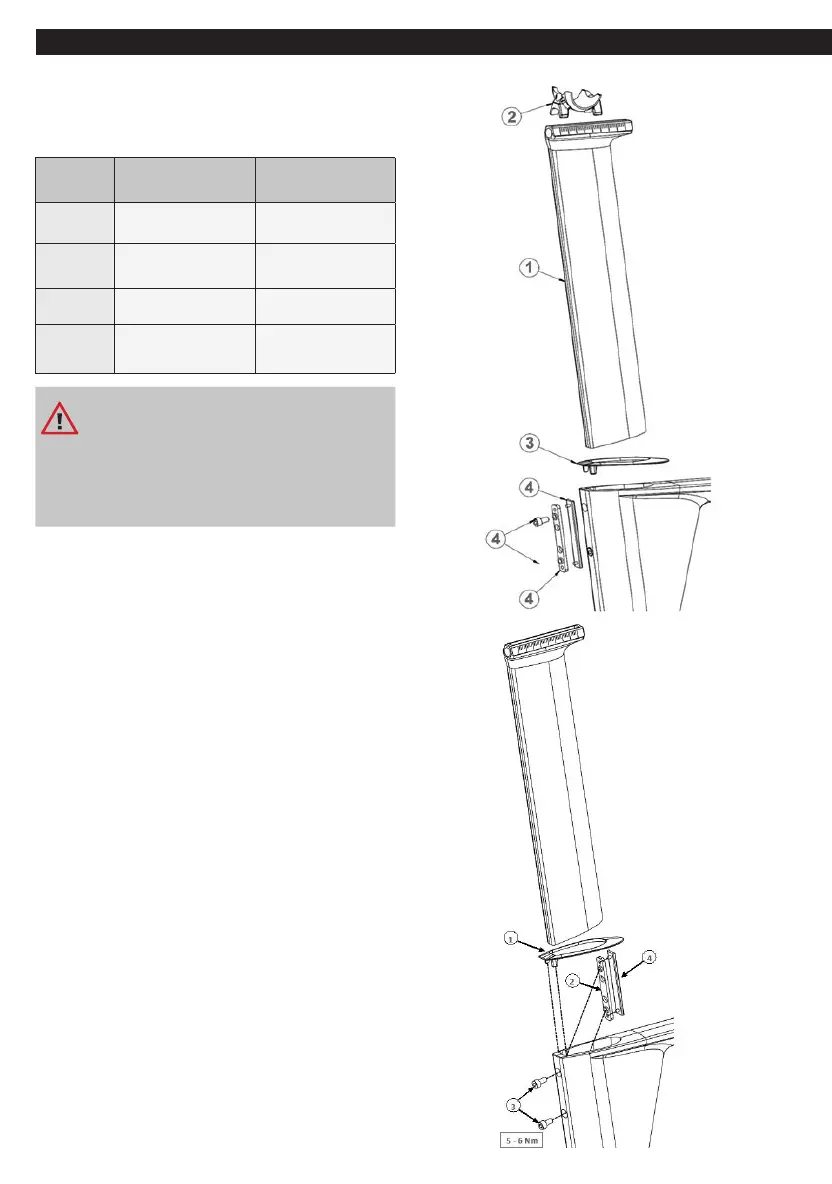

11.1 Übersicht
Position Beschreibung Einzelteile
1 Sattelstütze 57552
2 Sattelklemme
33346 /7x7mm)
33347 (7x9,6mm)
3 Sitzrohr-Cover 34023
4
Sattelstützenklem-
mung
32323
Gefahr von Personen- und
Sachschäden!
Prüfen Sie vor jeder Fahrt die korrekte
Fixierung der Sattelstütze und des
Sattels.
11.2 Montage der Sattelstütze
Beginnen Sie mit der Gewindeplatte (2). Passen Sie
diese in die Vertiefung des Sitzrohrs ein und xieren
Sie anschließend die Schrauben (3) von aussen nur
leicht, damit die Gewindeplatte nicht in das Sitzrohr
fallen kann. Im nächsten Schritt kann das magne-
tische Gegenstück (4) auf die Gewindeplatte im
Sitzrohr aufgesteckt werden.
Die Fixierung der Sattelstütze erfolgt über zwei
Schrauben (3) auf der Rückseite des Sitzrohrs.
Montieren Sie die Schrauben unter Berücksichtigung
des vorgegebenen Drehmoments (max. 5 – 6 Nm).
Dadurch wird die Klemmplatte gegen die Sattelstütze
gedrückt und ermöglicht so eine sichere Fixierung
der Sattelstütze im Rahmen.
Entfernen Sie das Cover (1) am Oberrohr um die
magnetische Adapterplatte (2) im Sitzrohr für die
Fixierung der Schrauben zu installieren. Gehen Sie
dabei wie in der Detailabbildung gezeigt vor.
