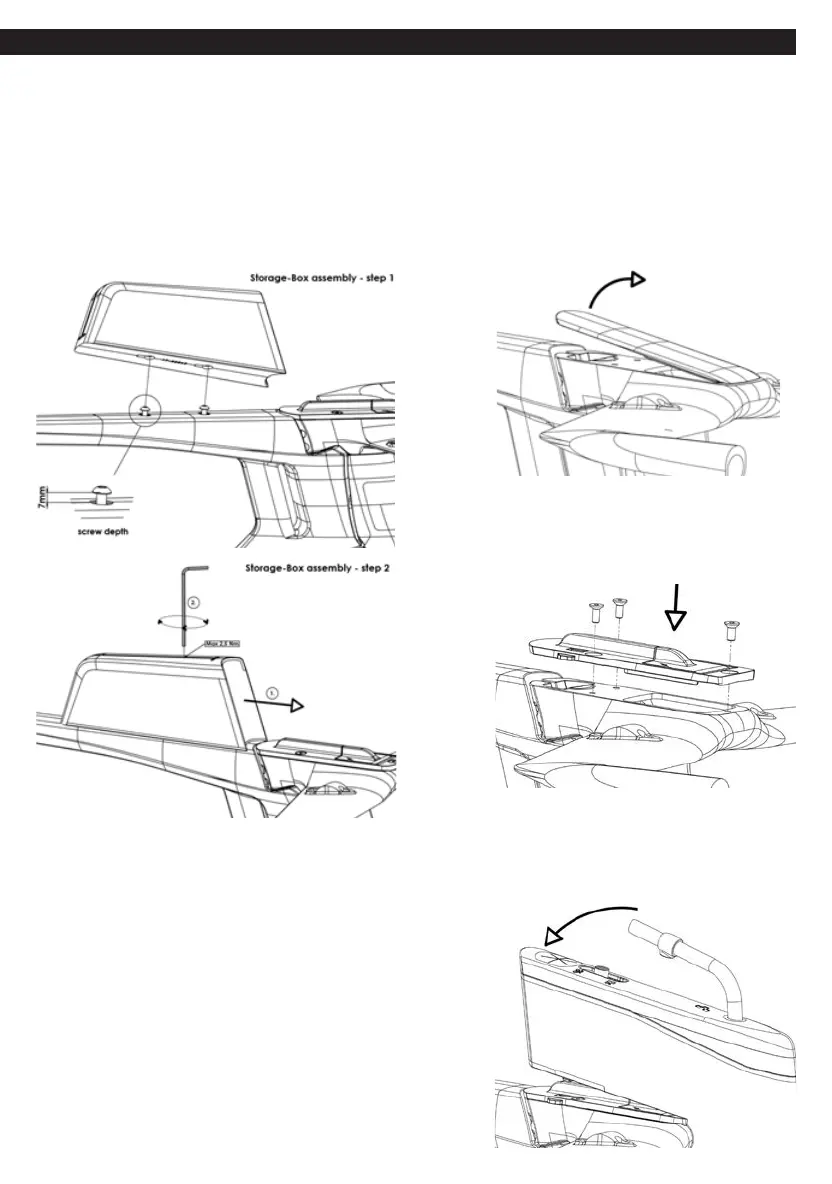

12.2.1 Montage des Storage-System
Die Befestigungsschrauben müssen zur
Fixierung der Storage-Systems min. 7mm
Überstand aufweisen. Nach dem Einschrau-
ben positionieren Sie das Storage-System
mit den Önungen für die Schraubenköpfe
wie abgebildet auf dem Oberrohr.
Schieben Sie das Storage-System wie abge-
bildet nach vorne (Richtung Cockpit) (1), bis
die Schraubenköpfe in den vorgesehenen
Schlitz einrasten. Fixieren (2) Sie die Schrau-
ben unter Berücksichtigung des vorgegebe-
nen Drehmoments (max. 2,5 - 3 Nm).
12.2.2 Reinigung des Storage-System
Das Storage-System muss zur Reinigung
vom Oberrohr entfernt werden. Durch Druck
von Innen auf die Verschlusskappe kann
diese entfernt werden, um die Innenseiten
besser zu erreichen. Zur Reinigung verwen-
den Sie bitte warmes Wasser und Spülmittel.
Alternativ ist auch eine Reinigung bei max.
45 Grad im Geschirrspüler möglich.
13
Bedienungsanleitung
Hydration-System
13.1 Montage der Hydration-Box
Entfernen Sie das Vorbau-Cover, indem Sie
dieses wie abgebildet anheben bis sich die
Magnetverbindung gelöst hat. Anschlie-
ßend ziehen Sie das Cover nach hinten ab.
Befestigen Sie die magnetische Adap-
terplatte wie abgebildet mittels drei
Schrauben unter Berücksichtigung des
vorgegebenen Drehmoments
(max. 2,5 Nm) auf dem Basislenker.
Führen Sie die Flasche von vorne an den
Lenker heran. Das magnetische Klicksys-
tem zieht die Flasche in die korrekte Positi-
on, die Verriegelung schnappt ein und hält
die Flasche sicher fest.
