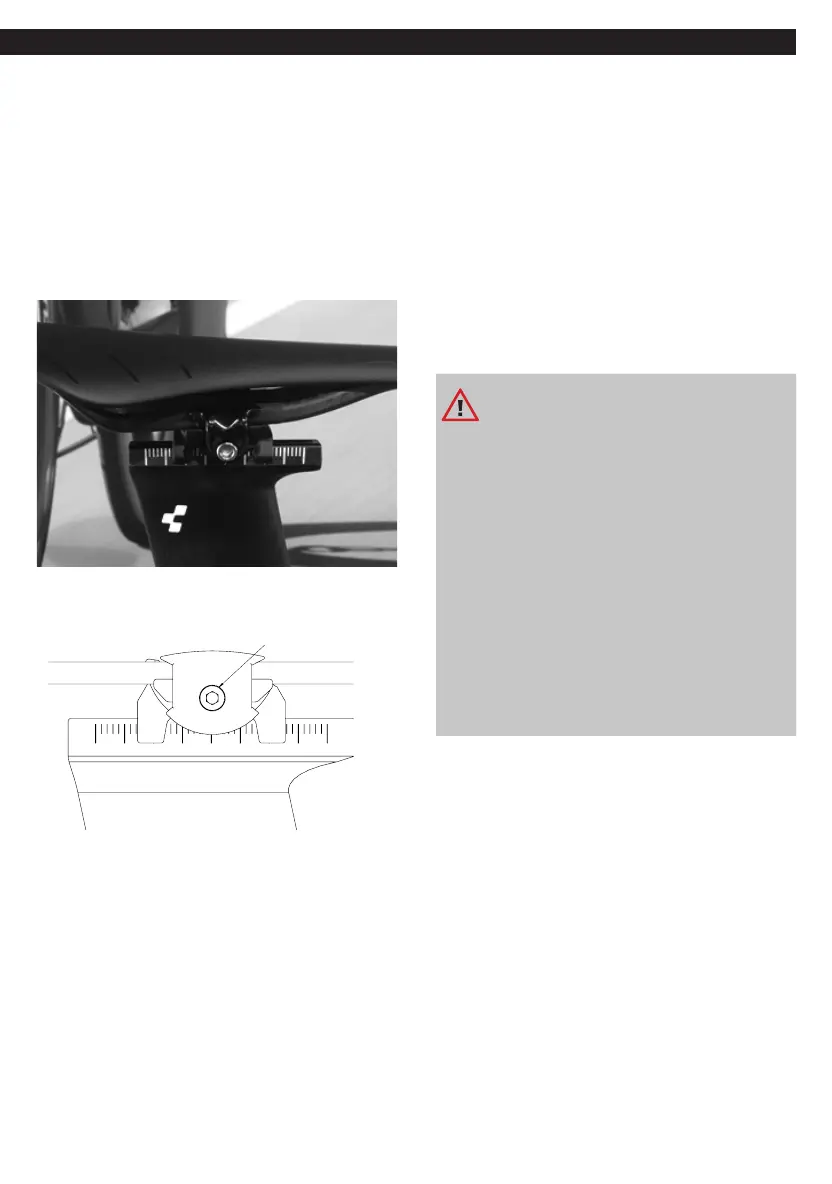

11.2.1 Montage des Sattels
Die sichere und einfache Fixierung des
Sattels erfolgt mit der im Lieferumfang
enthaltenen Ritchey 1-Bolt Clamp.
Für die Montage unterschiedlicher Sattel-
Modelle ist neben der 7x7mm Klemme
für Standard-Sattelstreben auch eine
7x9,6mm Klemme für Oversized Carbon-
Sattelstreben im Lieferumfang enthalten.
11.2.2 Montage der Ritchey 1-Bolt Clamp
Zur Sattelmontage lösen Sie den quer
verlaufenden Haltebolzen (1) so weit wie
möglich, ohne die Schließmutter auf der
gegenüberliegenden Seite der Klemm-
vorrichtung zu lösen. In der Regel müssen
Sie den kompletten Mechanismus nicht
demontieren, wenn dieser bereits mit der
passenden beiliegenden Aussenklemme
(7x7mm / 7x9,6mm) für Ihr Sattel-Modell
ausgestattet ist. Setzen Sie anschließend
den Sattel in die Klemmvorrichtung ein
und platzieren diesen auf der Sattelstütze.
Achten Sie bei der Befestigung des Sattels
darauf, dass das Gestell des Befestigungs-
mechanismus der Sattelstütze mittig
geklemmt wird. Ziehen sie nun den Halte-
bolzen (1) schrittweise an und stellen Sie
sicher, dass die Klemmvorrichtung noch
exakt auf der Aufnahme der Sattelstütze
sitzt und das Sattelgestell von beiden
Seiten der Klemme sauber umfasst wird.
Abschließend xieren Sie den Haltebolzen
(1), bis Sie das maximale angegebene
Drehmoment gemäß den Angaben des
Sattel-Herstellers erreicht haben.
Gefahr von Personen- und
Sachschäden!
Klemmen Sie den Sattel ausschließ-
lich in dem auf der Sattelstütze per
Skalierung angegebenen Bereich.
Beachten Sie die Stop-Makierungen
am Sattel und überschreiten Sie diese
nicht. Informationen zu Ihrem Sattel
und der korrekten Klemmung nden
Sie im jeweiligen Benutzerhandbuch
des Herstellers.
Bitte beachten Sie immer die vom Sat-
tel-Hersteller vorgebenen max. Dreh-
momente zur Fixierung des Sattels.
