SETTINGS 15

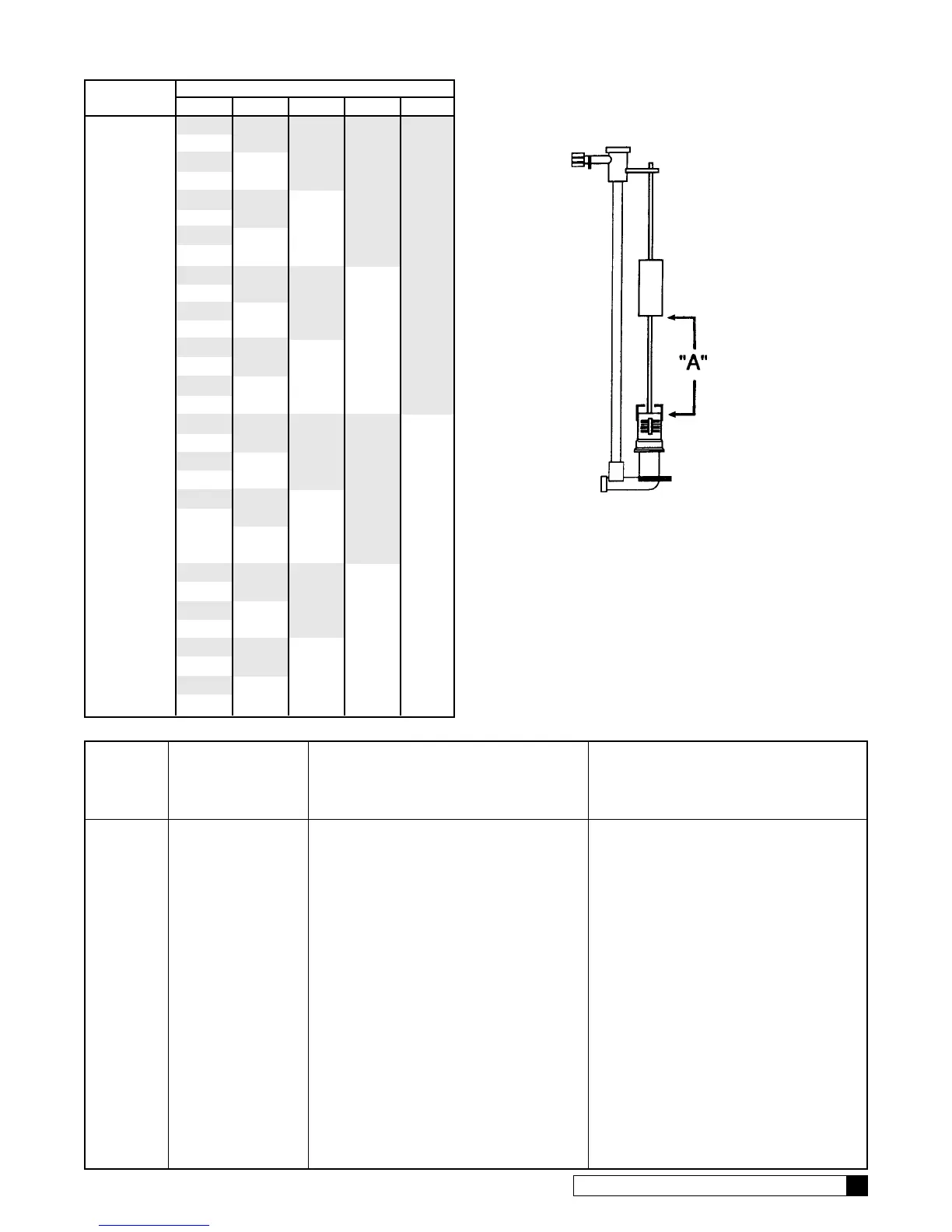

TABLE 5 — REGENERATION SCHEDULE
CAPACITY SWITCH POSITION
(GALS.) SW2 SW3 SW4 SW5 SW6
10 OFF OFF OFF OFF OFF
100 ON OFF OFF OFF OFF
200 OFF ON OFF OFF OFF
300 ON ON OFF OFF OFF
400 OFF OFF ON OFF OFF
500 ON OFF ON OFF OFF
600 OFF ON ON OFF OFF
700 ON ON ON OFF OFF
800 OFF OFF OFF ON OFF
900 ON OFF OFF ON OFF
1000 OFF ON OFF ON OFF
1100 ON ON OFF ON OFF
1200 OFF OFF ON ON OFF
1300 ON OFF ON ON OFF
1400 OFF ON ON ON OFF
1500 ON ON ON ON OFF
1600 OFF OFF OFF OFF ON
1700 ON OFF OFF OFF ON
1800 OFF ON OFF OFF ON
1900 ON ON OFF OFF ON
2000 OFF OFF ON OFF ON
2100 ON OFF ON OFF ON
2200 OFF ON ON OFF ON
2300 ON ON ON OFF ON
2400 OFF OFF OFF ON ON
2500 ON OFF OFF ON ON
2600 OFF ON OFF ON ON
2700 ON ON OFF ON ON
2800 OFF OFF ON ON ON
2900 ON OFF ON ON ON
3000 OFF ON ON ON ON
3100 ON ON ON ON ON
FIG. 12
160 lb. Brine Tank 250 lb. Brine Tank 375 lb. Brine Tank
Salt "A" Dimension "A" Dimension "A" Dimension
Dosage Secondary (Only) Secondary Primary Secondary Primary
(Pounds) inches (cm) inches (cm) inches (cm) inches (cm) inches (cm)
3 6 (15.2) ————————
4 7-3/4 (19.7) ————————
5 9-1/2 (24.1) 8 (20.3) 6 (15.2) 6-1/2 (16.5) 4-1/2 (11.4)
6 1-1/4 (28.6) 9-3/8 (23.8) 7-3/8 (18.7) 7-1/2 (19.0) 5-1/2 (14.0)
7 13 (33.0) 10-7/8 (27.6) 8-7/8 (22.5) 8-1/2 (21.6) 6-1/2 (16.5)
8 14-3/4 (37.5) 12-1/4 (31.1) 10-1/4 (26.0) 9-1/2 (24.1) 7-1/2 (19.0)
9 16-1/2 (42.0) 13-5/8 (34.6) 11-5/8 (29.5) 10-1/2 (26.7) 8-1/2 (21.6)
10 18-1/4 (46.3) 15 (38.1) 13 (33.0) 11-1/2 (29.2) 9-1/2 (24.1)
11 20 (51.0) 16-3/8 (41.6) 14-3/8 (36.5) 12-1/2 (31.7) 10-1/2 (26.7)
12 21-3/4 (55.2) 17-3/4 (45.1) 15-3/4 (40.0) 13-1/2 (34.3) 11-1/2 (29.2)
13 21-1/2 (59.7) 19-1/8 (48.6) 17-1/8 (43.5) 14-1/2 (36.8) 12-1/2 (31.7)
14 25-1/4 (64.1) 20-1/2 (52.1) 18-1/2 (47.0) 15-1/2 (39.4) 13-1/2 (34.3)
15 21-7/8 (55.5) 19-7/8 (50.5) 16-1/2 (42.0) 14-1/2 (36.8)
16 23-1/4 (59.0) 21-1/4 (54.0) 17-1/2 (44.5) 15-1/2 (39.4)
17 24-5/8 (62.5) 22-5/8 (57.5) 18-1/2 (47.0) 16-1/2 (42.0)
18 26 (66.0) 24 (61.0) 19-1/2 (49.5) 17-1/2 (44.5)
19 27-3/8 (69.5) 25-3/8 (64.5) 20-1/2 (52.1) 18-1/2 (47.0)
20 28-3/4 (73.0) 26-3/4 (68.0) 21-1/2 (54.6) 19-1/2 (49.5)
TABLE 6 - "A" DIMENSION CHART
