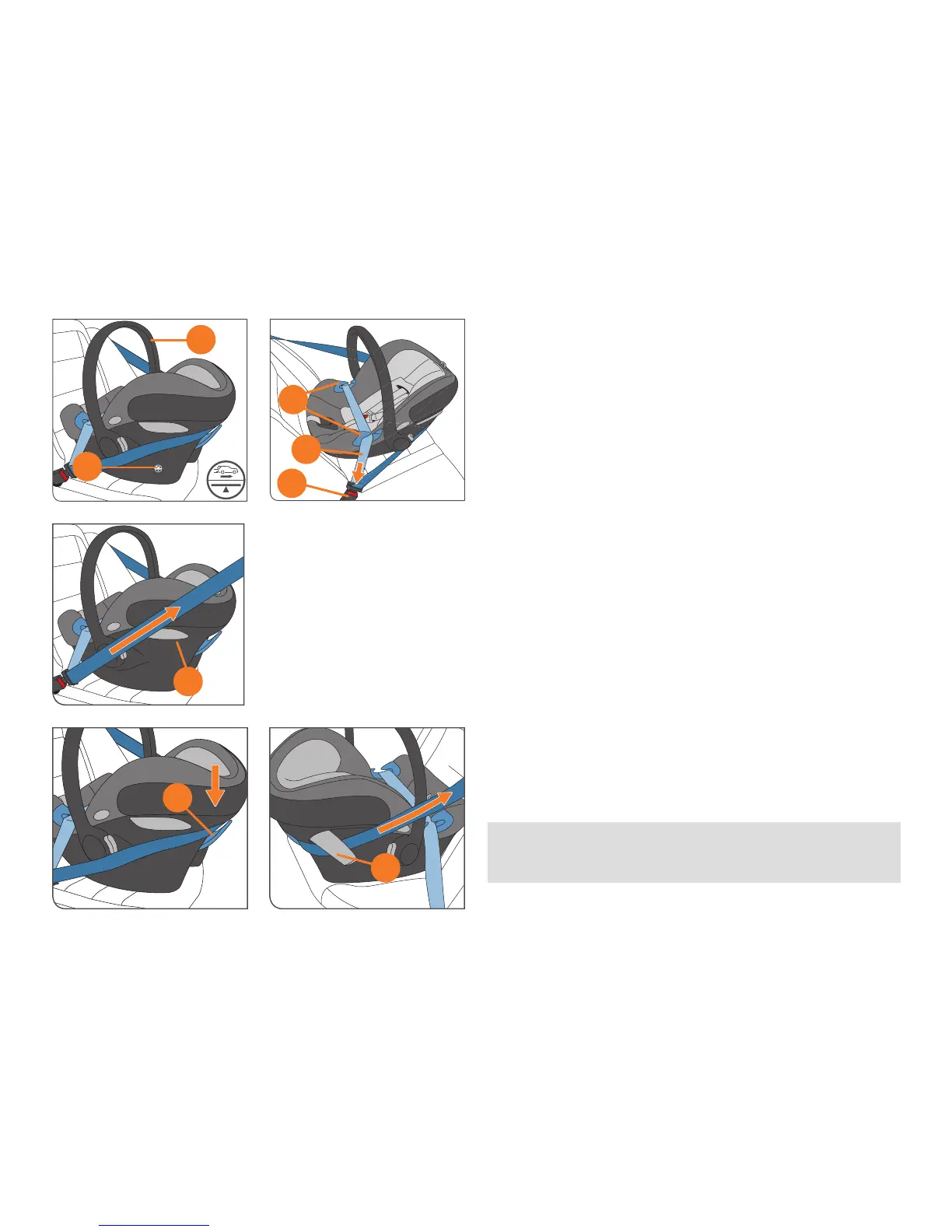

EINBAU DER BABYSCHALE MIT FAHRZEUGGURT
HINWEIS! Fahrzeuggurt dabei nicht verdrehen.
• Stellen Sie die Babyschale entgegen der Fahrtrichtung
auf den Fahrzeugsitz.
• Vergewissern Sie sich, dass der Tragebügel (1) in der
Fahrzeugposition A eingerastet ist.
• Stellen Sie sicher, dass die Einbaumarkierung des sich
VHLWOLFKDP6LW]EH¿QGOLFKHQ:DUQDXINOHEHUVSDUDOOHO
zum Fahrzeugboden ausgerichtet ist.
• Ziehen Sie den Fahrzeuggurt heraus und führen Sie ihn
über die Babyschale.
• Legen Sie den Beckengurt (13) in die blauen
Gurtführungen (14) an beiden Seiten der Babyschale ein.
• Rasten Sie die Schlosszunge im Fahrzeuggurtschloss
(15) ein.
• Aktivieren Sie nun den Seitenprotektor (16) (siehe Kapitel
„EINSTELLEN DER SEITENPROTEKTOREN“).
• Straffen Sie den Beckengurt (13), indem Sie am
Diagonalgurt (17) in Fahrtrichtung ziehen.
• Ziehen Sie den Diagonalgurt (17) hinter das Kopfende
der Babyschale.
Einbau
!
WARNUNG! Der Diagonalgurt (17) muss durch die
rückseitige, blaue Gurtführung (18) und unterhalb des
ausgeklappten Seitenprotektor (16) geführt werden.
• Führen Sie den Diagonalgurt (17) durch die hintere blaue
Gurtführung (18) und unter dem ausgeklappten LSP (16).
• Straffen Sie den Diagonalgurt (17).
