DEUTSCH
Über dieses Handbuch
Diese Anleitung weist Sie Schritt für Schritt an, wie Sie
Switches einrichten können, und bietet dem Produkt
entsprechende Garantien, Sicherheitshinweise,
Hinweise zur Einhaltung rechtlicher Vorschriften sowie
zur Umweltverträglichkeit. Bitte beachten Sie, dass Ihr
Modell sich möglicherweise geringfügig von denen in
den Abbildungen unterscheidet.
Einzelheiten über Ihr Gerät, seine Komponenten,
das Einrichten von Netzwerkverbindungen sowie die
technischen Daten können Sie dem mitgelieferten
Benutzerhandbuch entnehmen.
Schritt 1 – Auspacken
Öffnen Sie die Transportverpackung, und entnehmen Sie
vorsichtig den Inhalt. Vergewissern Sie sich anhand der
Packliste im Benutzerhandbuch, dass alle Bestandteile
vollständig und unbeschädigt vorhanden sind. Sollte
eines der Teile fehlen oder beschädigt sein, wenden Sie
sich bitte an Ihren D-Link-Fachhändler.
- Ein (1) D-Link Switch
- Einbauwinkel
- Gummistützfüße
- Stromkabel
- Ein (1) Konsolenkabel
- Netzkabelhalterung
- CD-ROM mit Benutzerhandbuch und dem Dienstprogramm
DNA (D-Link Network Assistant)
- Eine Kurzanleitung in mehreren Sprachen
- Zubehörsatz für eine Erdungsschraube
Schritt 2 – Switch installieren
Gehen Sie zum sicheren Installieren und Betreiben des
Switch wie folgt vor:
• Vergewissern Sie sich, dass das Stromkabel
unbeschädigt ist, und achten Sie auf den festen Sitz der
Steckverbindungen.
• Sorgen Sie für eine funktionierende Wärmeableitung
und eine ausreichende Belüftung in der Umgebung des
Switch.
• Stellen Sie keine schweren Gegenstände auf den
Switch.
Tisch- oder Regalmontage
Wenn Sie den Switch auf einem Tisch oder in einem
Regal aufstellen möchten, bringen Sie vorher die
mitgelieferten Gummifüße in den vier Ecken an der
Unterseite des Gehäuses an. Lassen Sie um das Gerät
herum genug Platz zur Belüftung frei.

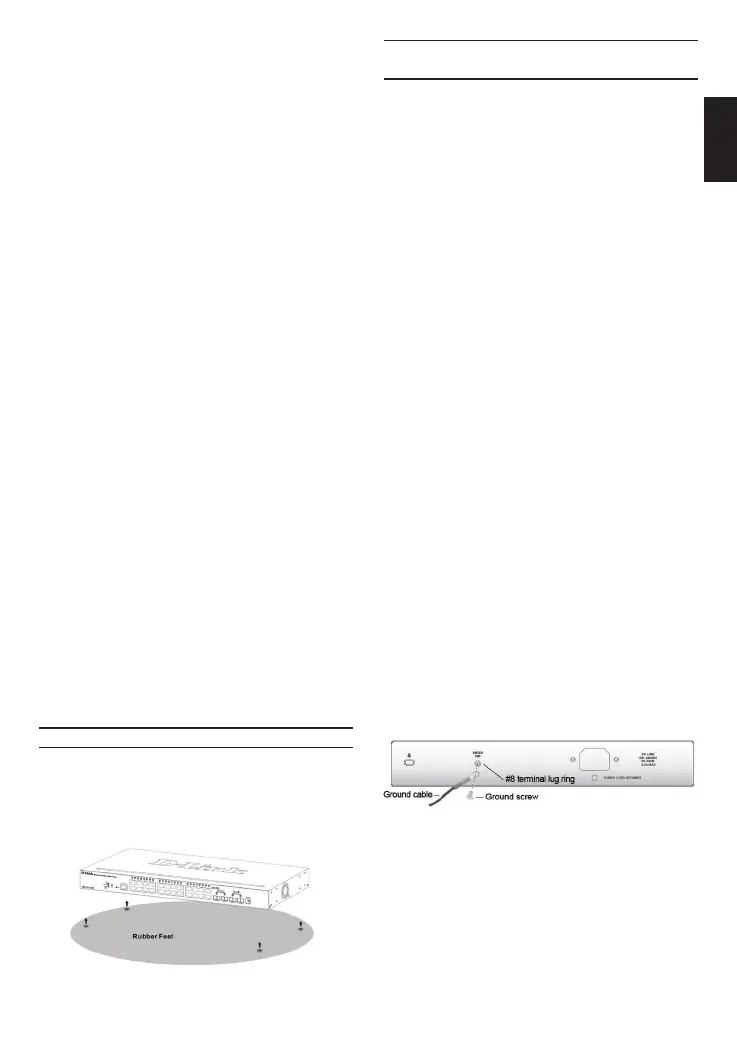

Abbildung 1: Gummifüße anbringen
Masse/Erdung des Switch (je nach
erworbenem Modell)
In diesem Abschnitt wird beschrieben, wie Sie den
Switch erden. Sie müssen diesen Vorgang durchgeführt
haben, bevor Sie Ihren Switch einschalten.
Erforderliche Werkzeuge
• Erdungsschrauben (Teil des Zubehörsatzes): eine M4
x 6 mm Linsenkopfschraube
• Erdungskabel (nicht Teil des Zubehörsatzes): Das
Erdungskabel sollte den lokalen und nationalen
Installationserfordernissen und Normen entsprechen.
Je nach Stromzufuhr und System ist für die
Installation ein 12 bis 6 Kupferleiter dem AWG
(amerikanischer Standard für den Kabelquerschnitt)
entsprechend erforderlich. Es wird die im Handel
erhältliche 6 AWG Drahtstärke empfohlen. Die Länge
des Kabels hängt von der Nähe des Switch zu den
entsprechenden Erdungseinrichtungen ab.
• Ein Schraubendreher (nicht Teil des Zubehörsatzes)
Anhand der folgenden Schritte können Sie den Switch an
eine Masseverbindung/Schutzerdung anschließen:
1. Vergewissern Sie sich, dass das System
ausgeschaltet ist.
2. Verwenden Sie das Erdungskabel und setzen Sie den
#8 Ringkabelschuh auf die Erdungsschraubenöffnung.
3. Setzen Sie die Erdungsschraube in die
Erdungsschraubenöffnung.
4. Ziehen Sie die Erdungsschraube mithilfe eines
Schraubendrehers fest, um das Erdungskabel am
Switch zu befestigen.
5. Bringen Sie den Ringkabelschuh am anderen
Ende des Erdungskabels an einen entsprechenden
Erdungsbolzen oder Bolzen an einem Rack an, wo
der Switch installiert ist.
6. Stellen Sie sicher, dass die Verbindungen am
Erdungsanschluss am Switch und Rack sicher und
fest angebracht sind.
Abbildung 2. Anschluss eines Erdungskabels
