FR
19
La charnière V-Clamp
Il y a différentes versions de la charnière V-Clamp. Les instructions sur le réglage de
la charnière V-Clamp sont fournies ci-dessous. Vériez quelle genre de charnière V-
Clamp est utilisée sur votre vélo, et suivez les instructions appropriées. Les différentes
versions sont présentées ci-dessous.
Réglez le boulon de la charnière pour que celui-ci puisse s’ouvrir et se fermer
avec une force de 39~88 N pour les cadres en aluminium.
REMARQUE: Tournez par étapes de 1/16 seulement pour éviter de trop serrer ou de
trop desserrer la charnière V-Clamp.
ATTENTION : Si la charnière est trop serrée, la tension peut endommag-
er le cadre.

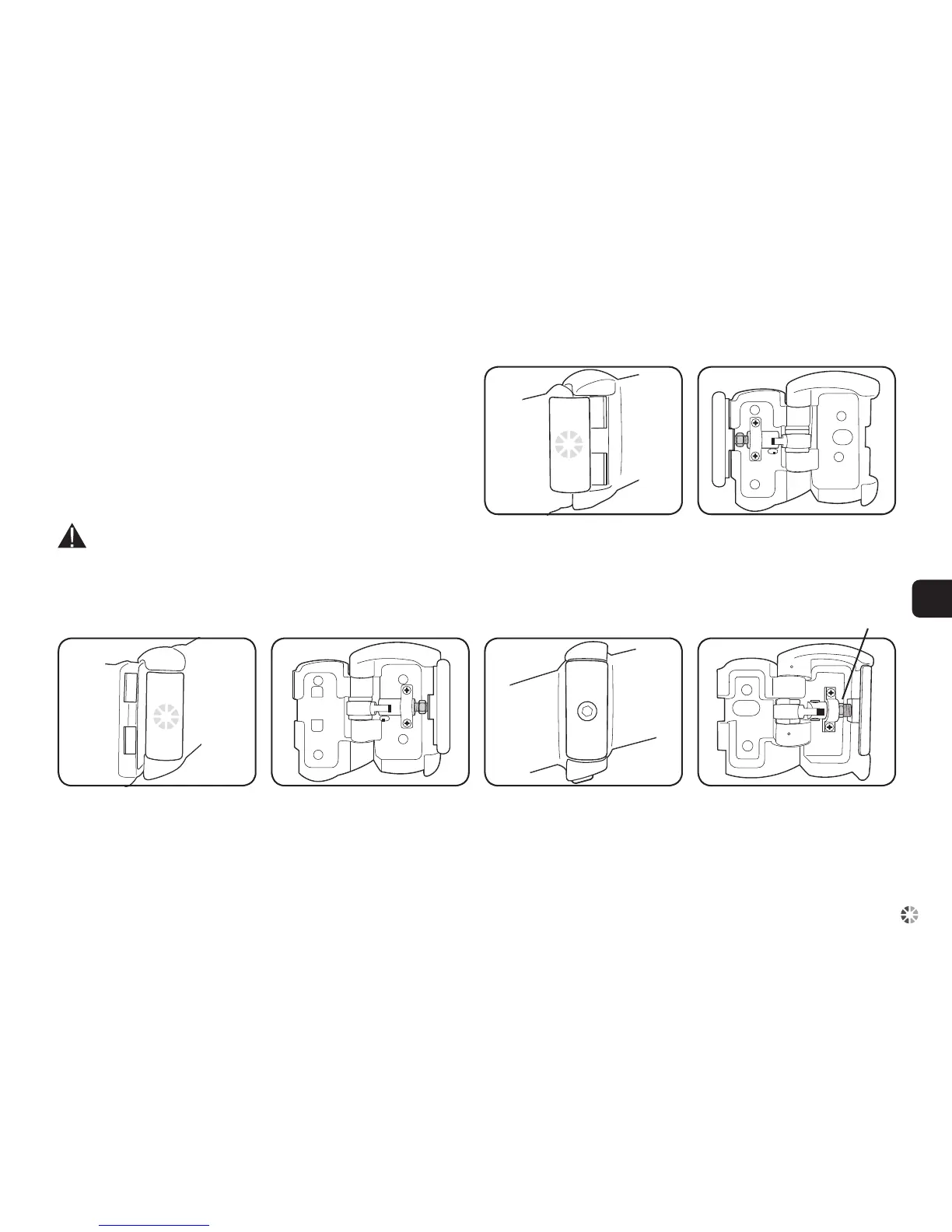

Vis de la charnière sur la moitié arrière
du cadre.
Ouvrez la charnière pour ajuster.
Utilisez une clé de 8 mm pour ajuster.
VERSION A
Vis de la charnière sur la moitié avant
du cadre.
Ouvrez la charnière pour ajuster.
Utilisez une clé de 8 mm pour ajuster.
VERSION B
Vis de la charnière sur la moitié avant
du cadre. L’écrou de réglage est sur
l’extérieur. Une clé hexagonale de 6 mm
est nécessaire pour l’ajuster.
Ouvrez la charnière avant de l’ajuster.
L’écrou de xation doit être desserré
avec une clé de 10 mm.
VERSION C
Écrou de xation
