Le boulon du pivot
ATTENTION : En cas
d’utilisation normale, il n’est
pas nécessaire d’ajuster le boulon du
pivot. Si le boulon du pivot doit être
ajusté, demandez à un technicien
spécialisé de procéder à ces réglages.
Une fois que la charnière LockJaw est
ouverte, le cadre peut pivoter autour du
boulon du pivot. Suivez les instructions
ci-dessous pour ajuster (serrer/desser-
rer) le boulon du pivot. Il peut être parfois
difcile de pivoter le cadre si le boulon du
pivot est trop serré (ceci peut arriver si
vous avez modié par accident la tension
du boulon du pivot en ajustant l’écrou de
réglage).

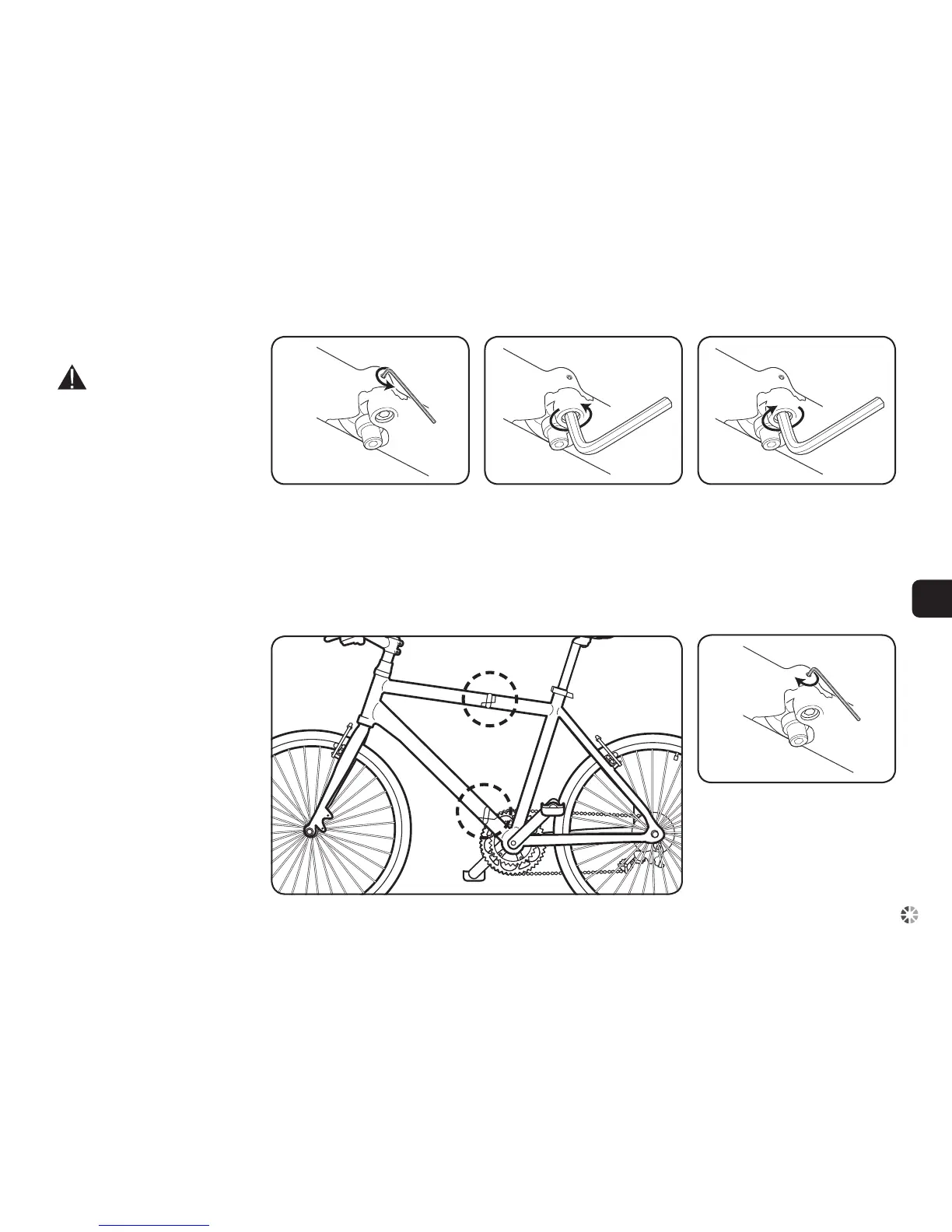

Des clés hexagonales de 2 et de 6 mm
sont nécessaires pour ajuster le boulon
du pivot.
Le boulon du pivot et sa vis de xation se
trouvent sur le côté opposé de la chaîne
du vélo.
REMARQUE: Tournez lentement le
boulon du pivot, par étapes de 1/8 par
exemple, pour éviter de trop le serrer ou
le desserrer.
Étape 2 (Desserrer) - Tournez le boulon
du pivot dans le sens antihoraire pour le
desserrer tel qu’indiqué par la èche (clé
hexagonale de 6 mm).
Étape 1 - Ouvrez la vis de xation avec
une clé hexagonale de 2 mm.
Étape 2 (Serrer) - Tournez le boulon du
pivot dans le sens horaire pour le serrer
tel qu’indiqué par la èche (clé hexago-
nale de 6 mm).
Étape 3 - Une fois terminé, serrez la vis
de xation avec un couple de 1 Nm.
