4.2 24 V-aktuatorer
•Tilslut de to aktuatorledninger til en udgang (g. 9).
•Fastgør kablet - rundt kabel (g. 10), rkantet/adt kabel (g. 11).
Bemærk! Hvis NC-aktuatorer (normal lukket) installeres til regulering af gulvvarme ved hjælp af impuls-
breddemodulering (PWM) er yderligere kongurering af aktuatorudgangene ikke nødvendig (se afsnit
6.1).
4.3 Relæer til pumpe- og kedelstyring
• Pumpe: Tilslut den strømførende ledning (L) hen over pumperelæet fra en ekstern strømfor-
syning. Sørg for, at strømforsyningen er afbrudt. Tilslut herefter den strømførende ledning, og
færdiggør de resterende forbindelser til pumpen i overensstemmelse med eksisterende lovgiv-
ning (g. 12).
•
Fastgør kablet (g.13).
•
Kedel: Tilslut den strømførende ledning (L) hen over kedelrelæet fra en ekstern strømforsyning.
Kontrollér, at strømforsyningen er afbrudt. Tilslut herefter den strømførende ledning, og færdig-
gør de resterende forbindelser til kedlen i overensstemmelse med eksisterende lovgivning.
Bemærk! Relæerne til pumpe og kedel er potentialfrie kontakter og kan således IKKE benyttes som direkte
strømforsyning. Maksimal belastning er 230 V og 8 A/2 A (induktiv)!
4.4 Indgang til global standby
•
Tilslut de to ledninger fra en ekstern kontakt (ON/OFF) til de to klemmer for indgangen til global
standby (g. 14).
Når denne kontakt er sluttet (ON), vil systemet overstyre det nuværende sætpunkt for alle rum-
termostaterne og ændre det til 8 °C.
•Fastgør kablet (g.15).
Bemærk! Global standby sikrer en fast rumtemperatur indstillet til 8 °C for alle rumtermostater, men den
kan ændres med CF-RC-ernbetjeningsenheden.
Hvis systemet er kongureret til køling, kan der tilsluttes en dugpunktsføler i stedet for en ekstern kontakt.
4.5 Indgang til opvarmning og køling
•
Tilslut begge ledninger fra en ekstern kontakt (ON/OFF) til klemmerne for opvarmning og køling
(g. 16).
Når kontakten sluttes (ON), skifter systemet fra opvarmning til køling.
•Fastgør kablet (g.17).
Bemærk! Når systemet er indstillet til køling, aktiveres aktuatorudgangen (ON for NC-aktuatorer/OFF for
NO-aktuatorer), hvis temperaturen i et rum overstiger sætpunktet med +2 °.
Når systemet er indstillet til køling, skal der installeres en dugpunktsføler, som er forbundet til indgangen
til global standby og placeret på den primære forsyningsside.

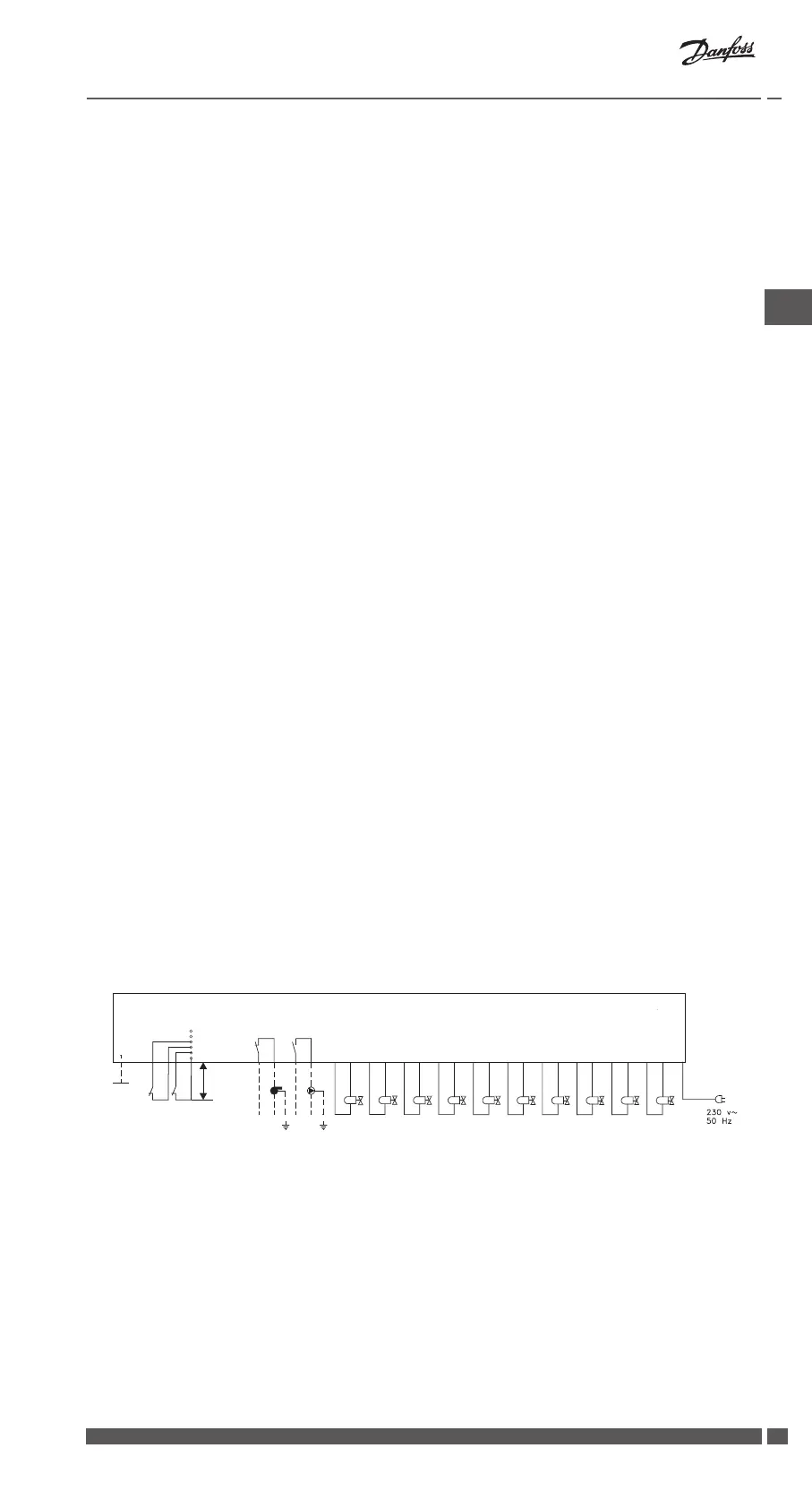

4.6 Ledningsføring
L
N
L
N
9 10876 54321
4.7 Strømforsyning
Tilslut CF-MC-masterregulatorens strømforsyningsstik til en 230 V-strømforsyning, når alle aktuatorer,
pumpe- og kedelstyringer og andre indgange er installeret.
Bemærk! Hvis strømforsyningsstikket ernes fra netledningen under installationen, skal det sikres, at
tilslutningen udføres i overensstemmelse med gældende lovgivning.
4.8 CF-EA ekstern antenne
Den eksterne CF-EA-antenne installeres som aeder, hvor sendesignalet forhindres af en stor
bygning eller en kraftig konstruktions- eller metalbarriere, f.eks hvis CF-MC-masterregulatoren er
placeret i et metalskab.
Indgang Relæer Aktuatorudgange
Ekstern
antenne
PT1000
Global standby
Opvarmning/
køling
Maks. 3 m
