Na szynie DIN:
•Zamocuj elementy szyny DIN (rys. 6).
•Zatrzaśnij element na szynie DIN (rys. 7).
•Zdejmij element z szyny DIN (rys. 8).
Ważne! Wykonaj opisany poniżej montaż regulatora CF-MC przed podłączeniem go do źródła zasilania
230 V!
4.2 Siłowniki termiczne 24 V
•Podłącz dwa przewody siłowników do wyjścia (rys. 9).
•Zamocuj przewód — przewód okrągły (rys. 10), przewód kwadratowy/płaski (rys. 11).
Uwaga! Jeśli siłowniki NC (normalnie zamknięte) zostały zamontowane do regulacji ogrzewania podło-
gowego za pomocą modulacji szerokości pulsu (PWM), nie jest wymagana dalsza konguracja wyjścia na
siłowniki (patrz punkt 6.1).
4.3 Przekaźniki dla systemu sterowania pompy obiegowej i kotła
•
Pompa: Podłącz przewód pod napięciem (L) wychodzący z zewnętrznego źródła zasilania do
przekaźnika pompy. Upewnij się, że przewody nie są pod napięciem. Następnie podłącz przewód
pod napięciem i wykonaj inne połączenia pompy zgodnie z obowiązującymi przepisami (rys. 12).
•
Zamocuj przewód (rys. 13).
•
Kocioł: Podłącz przewód pod napięciem (L) wychodzący z zewnętrznego źródła zasilania do prze-
kaźnika kotła. Upewnij się, że przewody nie są pod napięciem. Następnie podłącz przewód pod
napięciem i wykonaj inne połączenia kotła zgodnie z obowiązującymi przepisami.
Uwaga! Przekaźniki pompy i kotła to styki beznapięciowe i NIE mogą być używane jako bezpośrednie
źródło zasilania. Maksymalne obciążenie wynosi 230 V i 8 A/2 A (indukcyjne)!
4.4 Wejście „czuwania” ogólnego stanu gotowości
•
Podłącz dwa przewody wychodzące z zewnętrznego wyłącznika (Wł./Wył.) do dwóch zacisków
wejścia ogólnego stanu gotowości (rys. 14).
Kiedy wyłącznik ten jest zwarty (Wł.), system pominie bieżącą nastawę wszystkich termostatów
pokojowych i zmieni ją na 8°C.
•Zamocuj przewód (rys. 15).
Uwaga! Funkcja “czuwania” czyli ogólnego stanu gotowości umożliwia ustawienie stałej temperatury
w pomieszczeniu na poziomie 8°C dla wszystkich termostatów pokojowych, lecz ustawienie to można
zmienić za pomocą pilota CF-RC.
Jeżeli system został skongurowany w celu chłodzenia, zamiast przełącznika zewnętrznego można pod-
łączyć czujnik punktu rosy.
4.5 Wejście dla ogrzewania i chłodzenia
•
Podłącz oba przewody wychodzące z zewnętrznego wyłącznika (Wł./Wył.) do zacisków wejścia
ogrzewania i chłodzenia (rys. 16).
Kiedy wyłącznik ten jest zwarty (Wł.), system przełącza się z trybu ogrzewania na tryb chłodzenia.
•Zamocuj przewód (rys. 17).
Uwaga! Kiedy system jest w trybie chłodzenia, wyjście siłownika zostanie aktywowane (włączone w przy-
padku siłowników NC / wyłączone w przypadku siłowników NO) w sytuacji, gdy temperatura w pomiesz-
czeniu przekroczy wartość zadaną +2°.
Kiedy system jest w trybie chłodzenia, należy zainstalować czujnik punktu rosy podłączony do wejścia
ogólnego stanu gotowości i umieszczony po stronie pierwotnego zasilania.

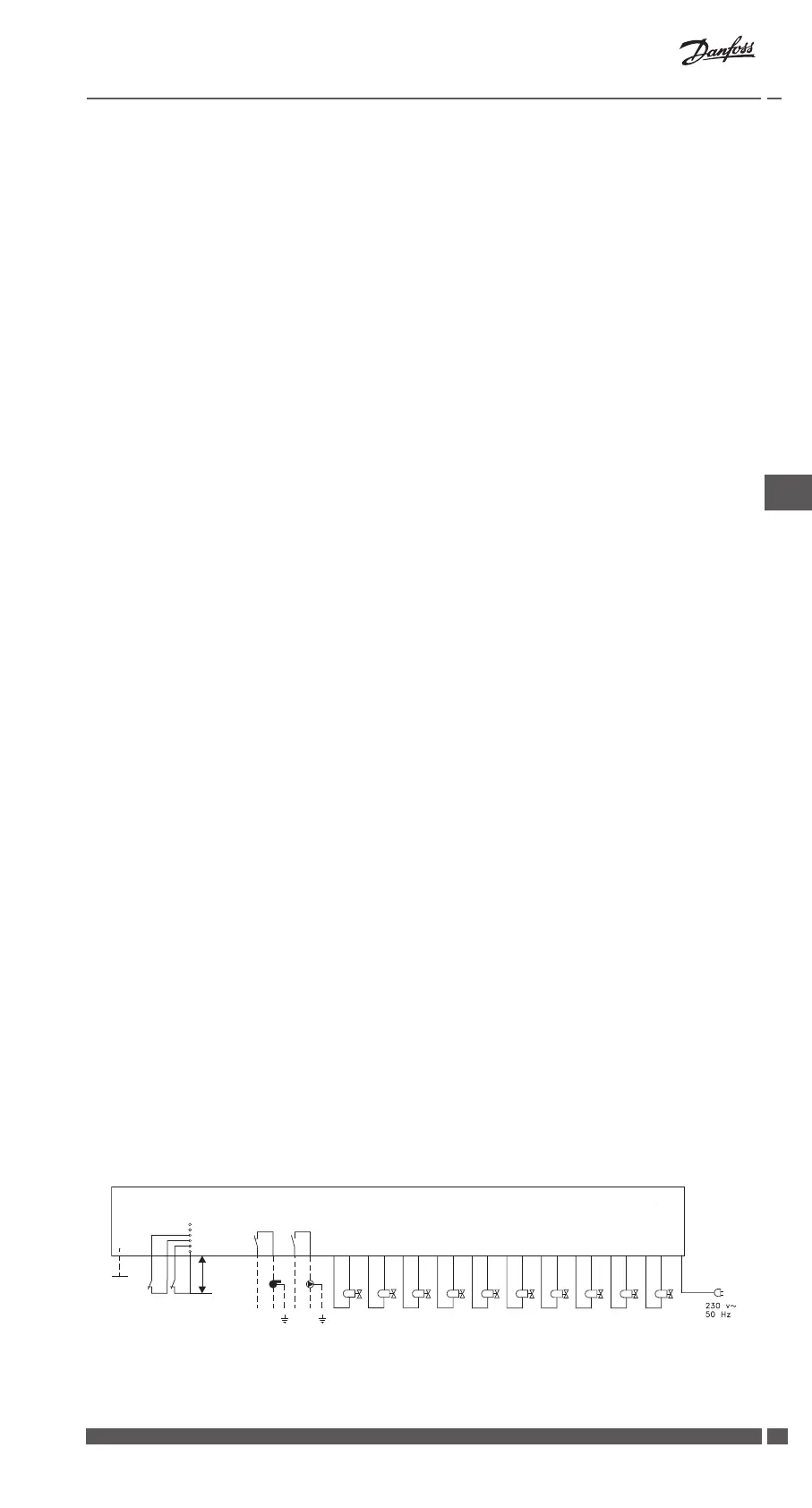

4.6 Połączenia elektryczne
L
N
L
N
9 10876 54321
Wejście Przekaźniki Wyjścia siłowników
Antena
zewnętrzna
PT1000
Ogólny stan gotowości
Ogrzewanie/
Chłodzenie
Maks. 3 m
