Guida all’installazione Regolatore principale CF-MC
Danfoss Heating Solutions VIUHK8C1 02/2013
75
IT
Importante! Prima di collegare il regolatore principale CF-MC all’alimentazione da 230 V, portare a termi-
ne tutte le procedure di installazione descritte di seguito!
4.2 Attuatori 24 V
•Collegare i due li attuatori ad un’uscita (g. 9).
•Fissare il cavo - cavo rotondo (g. 10), cavo quadro/piatto (g. 11).
Nota! Se per la regolazione vengono installati attuatori NC (normalmente chiusi), non sono necessarie
ulteriori congurazioni delle uscite degli attuatori (vedere sezione 6.1).
4.3 Relè per la regolazione della pompa e della caldaia
•
Pompa: collegare il cavo sotto tensione (L) attraverso il relè pompa partendo da un’alimentazione
esterna. Assicurarsi che l’alimentazione sia disattivata, quindi collegare il cavo sotto tensione e
completare gli altri collegamenti alla pompa nel rispetto delle leggi vigenti (g. 12).
•
Fissare il cavo (g. 13).
• Caldaia: collegare il cavo sotto tensione (L) attraverso il relè caldaia partendo da un’alimentazione
esterna. Assicurarsi che l’alimentazione sia disattivata, quindi collegare il cavo sotto tensione e
completare gli altri collegamenti alla caldaia nel rispetto delle leggi vigenti.
Nota! I relè pompa e caldaia sono contatti a potenziale zero e pertanto NON possono essere utilizzati
come alimentazione diretta. Il carico massimo è di 230 V e 8 A/2 A (induttivo)!
4.4 Ingresso per standby generale
•
Collegare i due cavi provenienti da un interruttore esterno (ON/OFF) ai due terminali dell’ingres-
so per lo Standby generale (g. 14).
Quando questo interruttore è chiuso (ON), il sistema ignora il valore in quel momento impostato
per tutti i termostati ambiente e lo modica in 8°C.
•Fissare il cavo (g. 15).
Nota! Lo standby generale assicura che la temperatura ambiente venga impostata a 8°C per tutti i termo-
stati ambiente, ma essa può essere modicata attraverso il regolatore remoto CF-RC.
Se il sistema è congurato per il rareddamento, invece di un interruttore esterno è possibile collegare un
sensore del punto di condensazione.
4.5 Ingresso per riscaldamento e rareddamento
•
Collegare entrambi i cavi provenienti da un interruttore esterno (ON/OFF) ai terminali dell’ingres-
so per il riscaldamento e il rareddamento (g. 16).
Con l’interruttore chiuso (ON), il sistema passerà dalla modalità riscaldamento a quella raredda-
mento.
•Fissare il cavo (g. 17).
Nota! Con il sistema in modalità rareddamento, quando la temperatura ambiente supera il valore
impostato di +2°, verrà attivata l’uscita attuatori (ON per gli attuatori normalmente chiusi / OFF per gli
attuatori normalmente aperti).
Quando il sistema si trova in modalità di rareddamento, è opportuno installare un sensore del punto di
condensazione collegato all’ingresso per lo standby generale e collocarlo sullo stesso lato dell’alimenta-
zione principale.

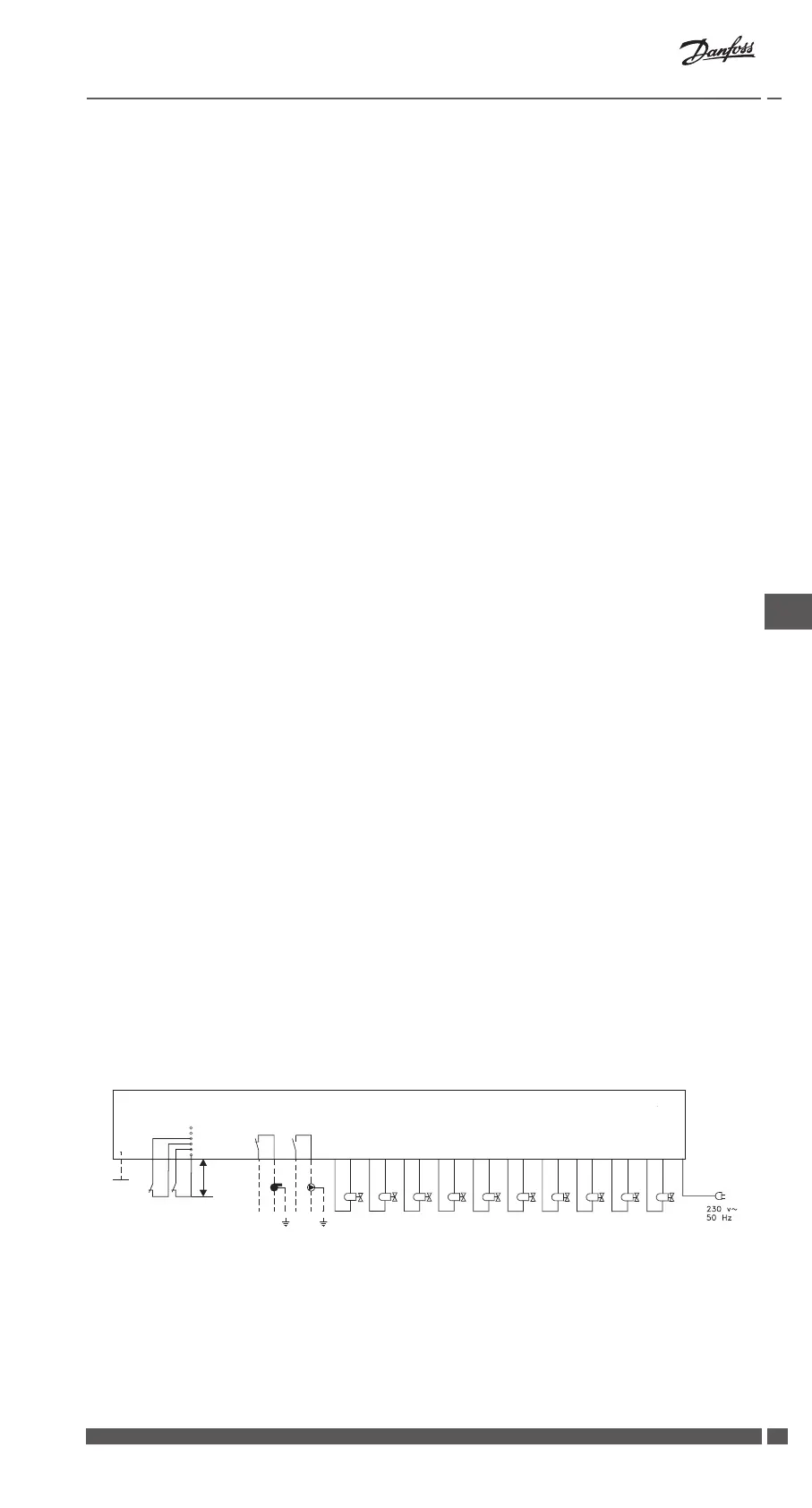

4.6 Cablaggio
L
N
L
N
9 10876 54321
4.7 Alimentazione
Collegare la spina dell’alimentatore del regolatore principale CF-MC a un alimentatore da 230 V dopo
aver installato tutti gli attuatori, i comandi della pompa e della caldaia e gli altri ingressi.
Nota! Se durante l’installazione è necessario rimuovere la spina dal cavo di alimentazione, assicurarsi che
il collegamento venga realizzato nel rispetto delle leggi vigenti.
Ingresso Relè Uscite attuatori
Antenna
esterna
PT1000
Standby globale
Riscaldamento/
rareddamento
Max. 3 m
