Installationshandbok CF-MC huvudstyrenhet
Danfoss Heating Solutions VIUHK8C1 02/2013
45
SE
4.2 24 V termomotorer
•Anslut de två termomotorledningarna till en utgång (bild 9).
•Fäst kabeln – rund kabel (bild 10), kvadratisk/platt kabel (bild 11).
Obs! Om du installerar NC-termomotorer för pulsbreddsmodulering (PWM) behövs ingen ytterligare
konguration av termomotorutgångarna (se kapitel 6.1).
4.3 Reläer för pump- och pannstyrning
•
Pump: Anslut den strömförande kabeln (L) runt pumpreläet från en extern strömförsörjnings-
källa. Se till att strömförsörjningen är avstängd. Anslut sedan den strömförande kabeln och
färdigställ övriga anslutningar till pumpen i enlighet med gällande lagar (bild 12).
•
Fäst kabeln (bild 13).
• Panna: Anslut den strömförande kabeln (L) runt pannreläet från en extern strömförsörjningskälla.
Se till att strömförsörjningen är avstängd. Anslut sedan den strömförande kabeln och och färdig-
ställ övriga anslutningar till pannan i enlighet med gällande lagar.
Obs! Reläerna för pumpen och pannan är potentialfria kontakter och därför går det INTE att använda
dem för direkt elanslutning. Maxbelastningen är 230 V och 8 A/2 A (induktiv)!
4.4 Ingång för globalt vänteläge
•
Anslut de två kablarna från en extern PÅ/AV-brytare till de två plintarna för ingången för ärrstyr-
ning (bild 14).
När brytaren är stängd (PÅ) åsidosätter systemet det aktuella börvärdet för alla rumstermostater
och ställer i stället in värdet 8 °C.
•Fäst kabeln (bild 15).
Obs! Fjärrstyrningen säkerställer en xerad rumstemperatur på 8 °C för alla rumstermostater. Detta kan
ändras med ärrkontrollen, CF-RC.
Om systemet är kongurerat för kylning kan en fuktgivare anslutas i stället för en extern brytare.
4.5 Ingång för värme och kylning
•
Anslut båda kablarna från en extern PÅ/AV-brytare till plintarna för värme- och kylningsingång
(bild 16).
När brytaren är stängd (PÅ) kommer systemet att växla över från värme till kylning.
•Fäst kabeln (bild 17).
Obs! När systemet benner sig i kylningsläge aktiveras termomotorutgången (PÅ för NC-termomotorer/
AV för NO-termomotorer) när temperaturen i ett rum överskrider börvärdet +2 °C.
När systemet benner sig i kylningsläge bör en fuktgivare installeras, anslutas till ingången för ärrstyr-
ning och placeras på den primära försörjningssidan.

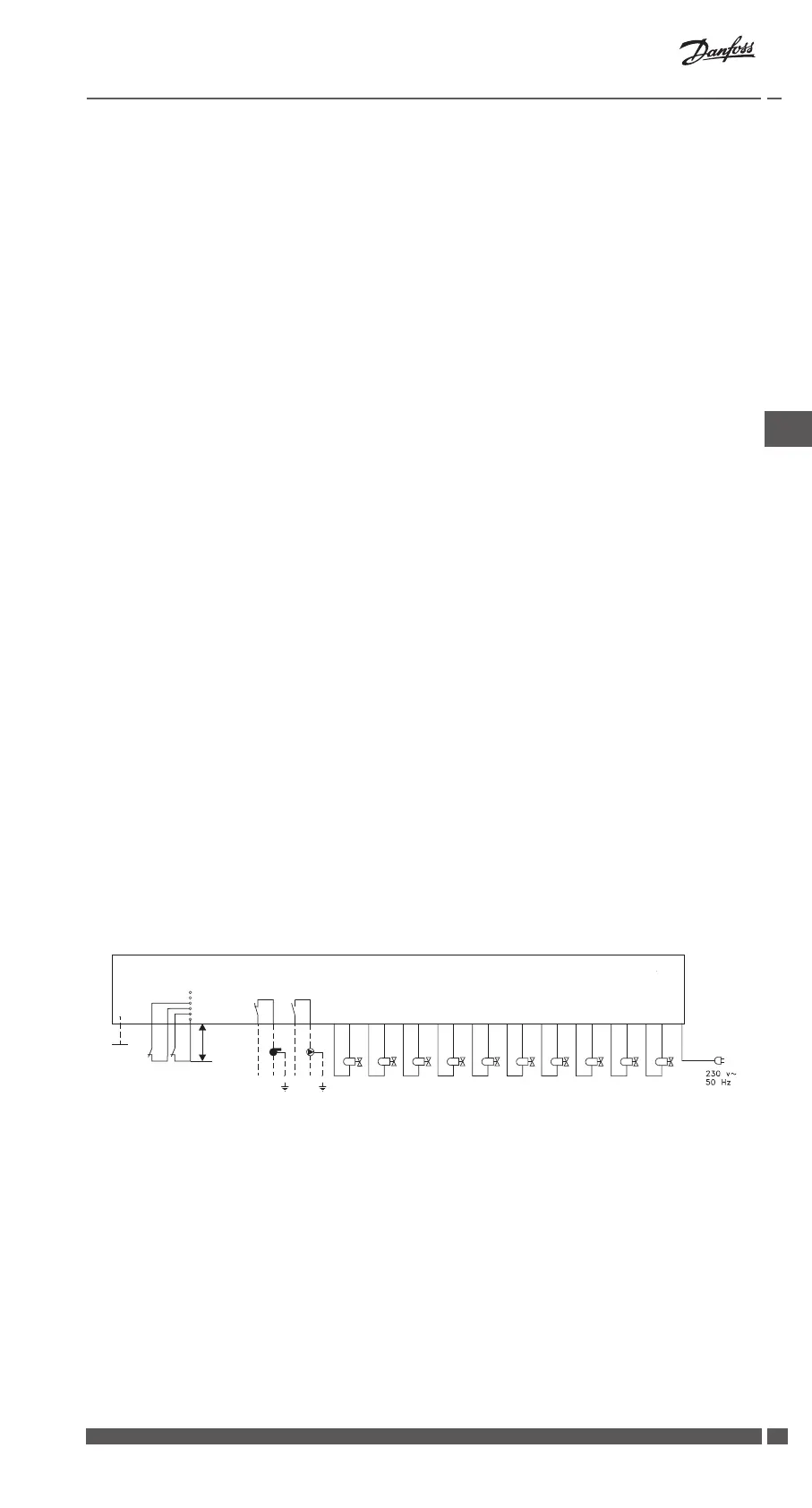

4.6 Kabeldragning
L
N
L
N
9 10876 54321
4.7 Strömförsörjning
Anslut huvudstyrenheten, CF-MC, till ett strömnät på 230 V när alla termomotorer, pumpar och pan-
nans regulatorer med mera är installerade.
Obs! Om du tar bort kontakten från strömförsörjningskabeln under installationen måste du se till att
anslutningen följer den bentliga lagstiftningen.
4.8 Extern antenn (CF-EA)
Den externa antennen, CF-EA, installeras som en avledare när signalerna annars inte går att överföra.
Kommunikationsproblemen kan bero på att byggnaden är stor, på att konstruktionen är tung eller
på att det nns någon typ av metallbarriär, till exempel om huvudstyrenheten, CF-MC, är placerad i
ett metallskåp eller en metallåda.
Ingång Reläer Termomotorutgångar
Extern
antenn
PT1000
Överstyrning
Värme/kyla
Max. 3 m
