DA – Installation/Vedligeholdelse
1 Installation
NB! Danfoss vandvarmere har en fabriksmonteret sikkerheds-
ventil til temperatur og tryk, (10 bar, 90-95 °C), i overensstem-
melse med kravene i Storbritannien. Denne ventil er placeret i
vandtanken og må ikke benyttes til noget andet end tilslutning
af afløbsrør.
Bemærk også, at det for varmepumper DHP-H Opti Pro SP der-
for er absolut nødvendigt, at varmtvandstemperaturen ændres
fra fabriksindstillingen 95 °C til 85 °C. Se kapitel 14.2, menuen
Service – HGW, parameter MAKS. TEMPERATUR i varmepumpens
installationsvejledning.
1.1 Produktbeskrivelse
Danfoss DWH er en moderne og effektiv varmtvandsbeholder
med mange anvendelsesområder i forbindelse med varmtvands-
produktion.
Vandvarmeren Danfoss DWH er specielt udviklet som supple-
ment til Danfoss varmepumper.
Sammen udgør de et flot element af det nye rum, som du
kan opnå ved at fjerne dit gamle fyr og den gamle olietank.
Naturligvis er også opvarmning og vandvarmning i top.
Ved hjælp af en helt ny teknologi - TWS- har Danfoss skabt
en optimeret varmtvandsbeholder. TWS står for Tap Water
Stratificator. Med denne teknologi opnås mere effektiv overførsel
af varme samt mere effektiv lagdeling af vandet i varmtvands-
beholderen.
Danfoss DWH fås i to størrelser, 200 og 300 liter, og de
kan leveres med kobberforet ståltank eller rustfri ståltank.
Varmtvandsbeholderen anvendes i installationer, hvor det varme
vand produceres af en anden varmekilde – den kan derfor
bruges til alle energikilder.
Varmtvandsbeholderen er konstrueret iht. direktivet vedrørende
trykbærende udstyr 97/23/EC, artikel 3.3.
1.2 Tilslutning og mål
455
596
690
40 ±10
1
23
4
5
6
7
H

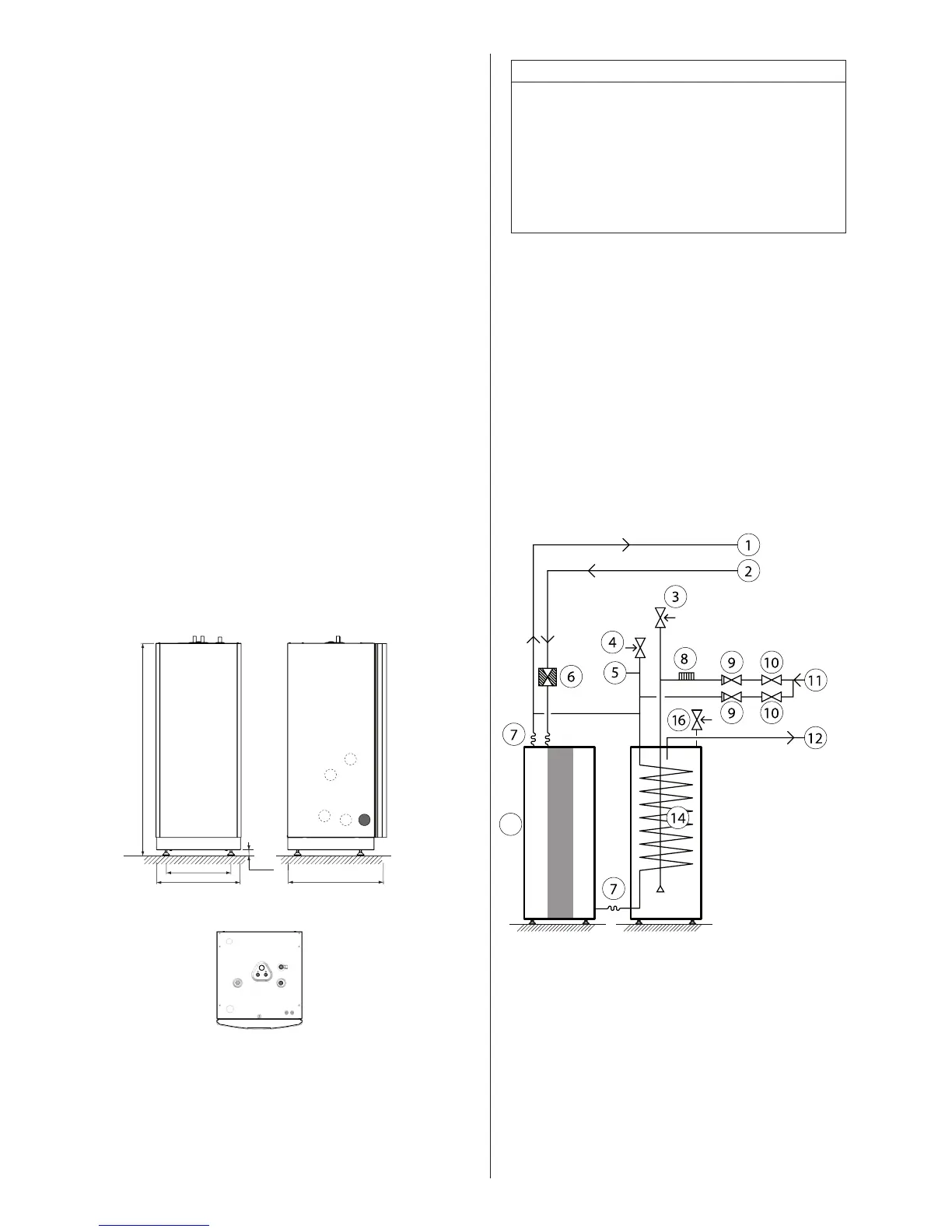

Figur 1: Danfoss DWH
Position Navn
1 Returledning Ø 22 mm
2 Varmtvand Ø 22 mm
3 Koldtvand Ø 22 mm
4 Forsyningsledning Ø 22 mm
5 El-kabel ind
6 Ventilation, rustfri vandvarmer
7 Sikkerhedsventil til temperatur og tryk
Danfoss DWH 200 300
Volumen Sek/Prim, l 180/7,5 286/10
Design tryk Sek/Prim MPa 1,0/0,3 1,0/0,3
Test tryk Sek/Prim MPa 1,43/0,43 1,43/0,43
Tør vægt, kg 141 147
Fyldt vægt, kg 321 433
Højde, H*, mm 1538 1845
*) Højden er angivet med benene indstillet i laveste niveau
1.3 Montering
Gør følgende for at fjerne fronten:
Tag emballagen af.1.
Hold imod frontpladen med hånden, og drej låsen 90 grader 2.
med uret for at løsne frontpladen.
Vip frontpladen udad.3.
Løft frontpladen opad for at løsne den fra varmepumpen.4.
Placering
 Rummet skal have gulvafløb.
 Danfoss DWH er beregnet til opretstående montering.
 Varmtvandsbeholderen placeres, og rørene tilsluttes. Hvis
beholderen skal installeres sammen med en varmepumpe, skal
den placeres ved siden af varmepumpen og tilsluttes med en
fleksibel forbindelsesdel.
1.4 Montering af rør
13
Figur 2: Generelt forbindelsesskema for Danfoss DWH.
Position Navn
1 Forsyningsledning
2 Returledning
3 Sikkerhedsventil koldtvand
4 Sikkerhedsventil ekspansionsvarmesystem
5 Ekspansionsvarmesystem
6 Si
7 Fleksible slanger
8 Vakuumventil
9 Kontraventil
10 Spærreventil
11 Koldtvand
12 Varmtvand
13 Varmepumpe
14 Danfoss DWH vandvarmer
16 Sikkerhedsventil til temperatur og tryk
