ES – instalación/Mantenimiento
1 Instalación
1.1 Descripción del producto
Danfoss DWH es un acumulador moderno y eficiente con un
amplio abanico de usos relacionados con la producción de agua
caliente.
El calentador de agua Danfoss DWH está especialmente
diseñado para las bombas de calor Danfoss.
Juntos constituyen un conjunto estéticamente agradable con
el que sustituir su antigua caldera con depósito de aceite.
Naturalmente, también le proporcionarán el máximo confort en
calefacción y agua caliente.
Gracias a una tecnología totalmente nueva denominada TWS,
Danfoss ha desarrollado un depósito de agua caliente opti-
mizado. TWS son las siglas en inglés de Estratificador de Agua
Corriente. Esta tecnología produce una transferencia de calor y
una estratificación más eficaces del agua en el depósito de agua
caliente.
Danfoss DWH está disponible en dos tamaños –200 y 300 litros–
y en acero revestido de cobre o acero inoxidable. El depósito
de agua caliente se utiliza en instalaciones en las que el agua
caliente se produce con otra fuente de calor; por tanto, admite
cualquier forma de energía.
El depósito de agua caliente está diseñado con arreglo al artículo
3.3 de la Directiva 97/23/CE sobre equipos a presión.
1.2 Conexiones y dimensiones

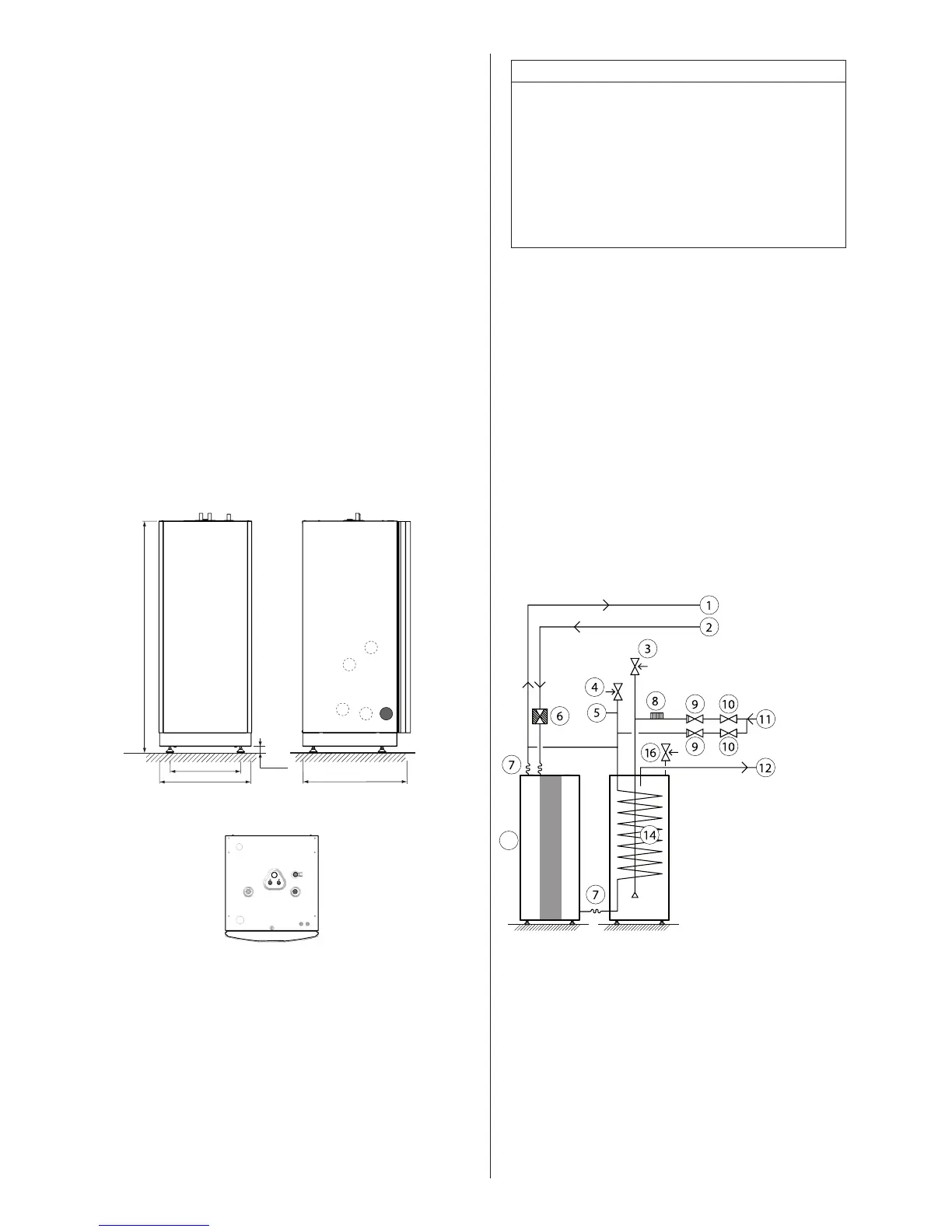

Figura 1: Danfoss DWH
Número Nombre
1 Línea de retorno Ø 22 mm
2 Agua caliente Ø 22 mm
3 Agua fría Ø 22 mm
4 Línea de alimentación Ø 22 mm
5 Entrada de cable eléctrico
6 Ventilación, calentador de agua inoxidable
7 Válvula de seguridad
Danfoss DWH 200 300
Volumen Sec/Princ, l 180/7,5 286/10
Presión diseño Sec/Princ MPa 1,0/0,3 1,0/0,3
Presión prueba Sec/Princ MPa 1,43/0,43 1,43/0,43
Peso seco, kg 141 147
Peso llenado, kg 321 433
Altura, H*, mm 1538 1845
*) La altura se refiere al aparato con las patas ajustadas al
nivel más bajo.
1.3 Montaje
Para quitar el panel frontal:
Quitar el embalaje1.
Para soltar la tapa frontal presiónela suavemente al tiempo 2.
que haga girar el enganche 90º grados
Deje caer hacia a fuera la tapa frontal3.
Para retirar la tapa frontal de la bomba de calor levántela 4.
ligeramente
Sujételo de los laterales por la parte superior y tire hacia usted.
Levántelo hacia arriba y hacia fuera.
Ubicación
La estancia debe tener un desagüe de suelo.
El Danfoss DWH está previsto para instalación en vertical.
Primero se coloca el depósito de agua caliente y luego se
conectan las tuberías. Si el depósito se va a instalar con
una bomba de calor, es preciso colocarlo al lado de ésta y
conectarlo a ella con un flexible.
1.4 Instalación de las tuberías
Figura 2: Esquema general de conexión Danfoss DWH.
Número Nombre
1 Línea de alimentación
2 Línea de retorno
3 Válvula de seguridad del agua fría
4 Válvula de seguridad del sistema de calefacción de expansión
5 Sistema de calefacción de expansión
6 Depurador
7 Mangueras flexibles
8 Válvula de admisión de aire
9 Válvula antirretorno
10 Válvula de corte
11 Agua fría
12 Agua caliente
13 Bomba de calor
14 Calentador de agua Danfoss DWH
16 Válvula de seguridad
