FR – Installation/Maintenance
1 Installation
Remarque: Les ballons d’eau chaude Danfoss sont équipés en
standard d’une soupape de limitation de la température et de la
pression, 10 bar 90-95°C, correspondant aux normes en vigueur
au Royaume-Uni. La soupape est installée dans le ballon d’eau
elle est exclusivement réservée au raccordement du tuyau
d’évacuation.
Attention : pour les pompes à chaleur DHP-H Opti Pro SP, la
température maximale par défaut de l’eau doit impérativement
être réduite de 95°C à 85°C. Voir le chapitre 14.2 menu Service
– Paramétrage HGW TEMP. MAX. du manuel d’installation de la
pompe à chaleur.
1.1 Description du produit
Danfoss DWH est un ballon efficace couvrant un grand éventail
d’applications pour la production d’eau chaude.
Il est spécialement conçu pour les pompes à chaleur Danfoss.
Ensemble, pompe PAC et ballon ECS avantageusement vos
anciennes installations (chaudière et cuve à mazout). Et au-delà
de la plus-value en termes d’esthétique, le rendement et le
confort sont bien entendu au rendez-vous.
Grâce à sa technologie TWS, Danfoss a créé un ballon ECS
aux fonctions optimisées. TWS sont les initiales de Tap Water
Stratificator. Cette technologie permet d’optimiser le transfert de
chaleur et la stratification de l’eau dans le ballon.
Danfoss DWH est disponible en deux versions, 200 et 300 litres,
avec ballon en acier étamé ou en acier inoxydable. Le réservoir
s’utilise dans les installations où l’eau chaude est produite par
une autre source de chaleur – il est donc compatible avec toutes
les formes d’énergie.
Le réservoir est conforme à la norme applicable aux équipe-
ments sous pression 97/23/EC article 3.3.
1.2 Connexions et dimensions

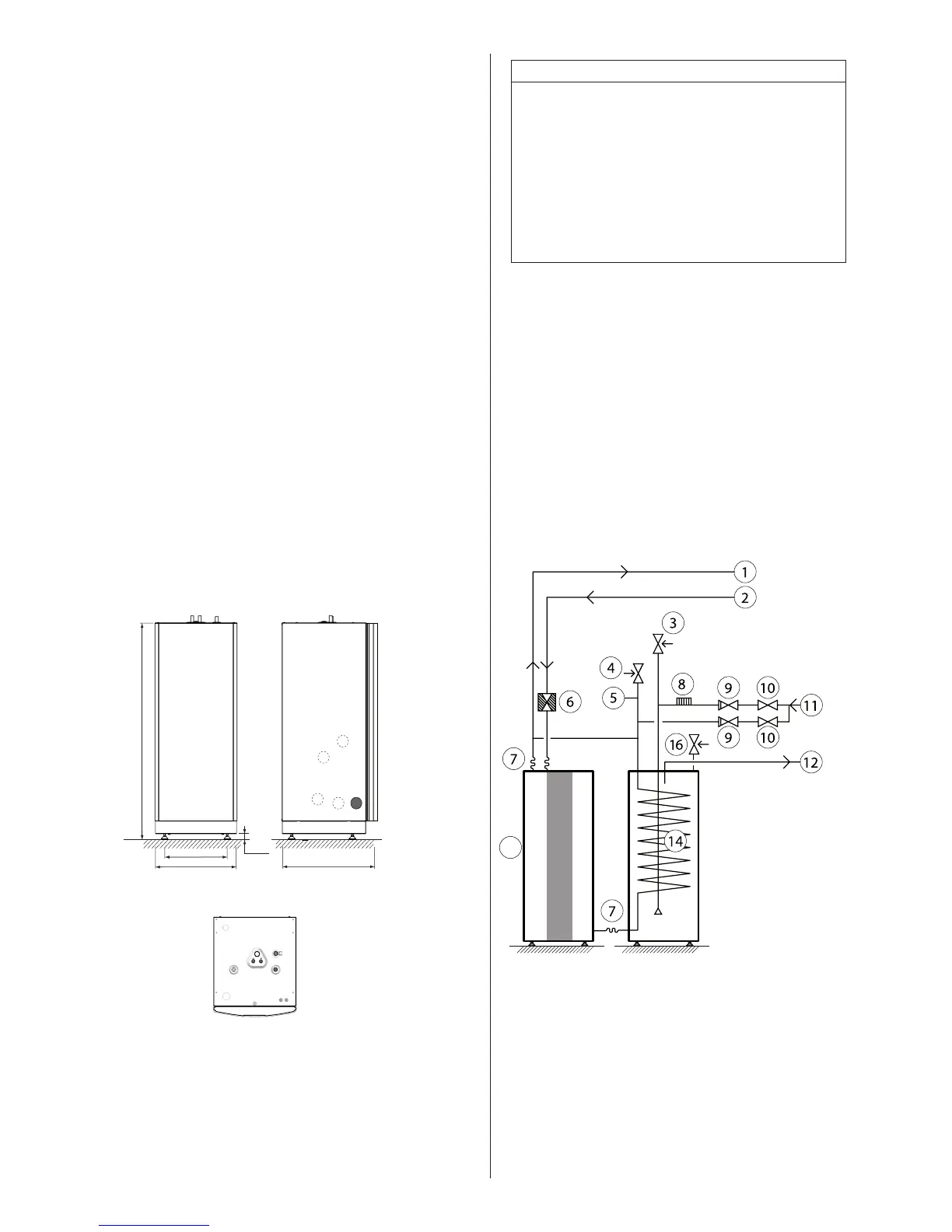

Figure 1: Danfoss DWH
Position Nom
1 Retour Ø 22 mm
2 ECS Ø 22 mm
3 Eau froide Ø 22 mm
4 Départ Ø 22 mm
5 Entrée câble électrique
6 Connexion purgeur, ballon en inox
7 Soupape de sécurité et limiteur de la température intégré.
Danfoss DWH 200 300
Volume Sec/Prim, l 180/7,5 286/10
Pression maxi échangeur Sec/
Prim MPa
1,0/0,3 1,0/0,3
Pression test Sec/Prim MPa 1,43/0,43 1,43/0,43
Poids vide, kg 141 147
Poids service, kg 321 433
Hauteur, H*, mm 1538 1845
*) La hauteur correspond aux pieds réglés en position
basse
1.3 Montage
Pour retirer la façade, procéder comme suit:
Retirer l’emballage.1.
Appuyer sur la face avant et tourner le loquet de 90° vers la 2.
gauche.
Faire basculer la face avant vers l’extérieur.3.
Soulever la face avant et la retirer de la pompe à chaleur.4.
Position
Installer le réservoir dans une pièce équipée d’une évacuation
au sol.
Le réservoir Danfoss DWS s’installe à la verticale.
La connexion des tuyaux s’effectue après avoir mis le réservoir
en place. Lorsque le réservoir est utilisé avec une pompe à cha-
leur, il doit être installé à côté d’elle et raccordé par un flexible.
1.4 Pose des tube
Figure 2: Schéma de connexion général Danfoss DWH.
Position Nom
1 Départ
2 Retour
3 Soupape de sécurité eau froide
4 Soupape de sécurité du vase d’expansion du circuit de chauffage
5 Expansion, circuit de chauffage
6 Filtre
7 Flexibles
8 Soupape de dépression
9 Clapet antiretour
10 Robinet d’arrêt
11 Eau froide
12 ECS
13 Pompe à chaleur
14 Réservoir Danfoss DWH
16 Soupape de sécurité et limiteur de la température intégré
