ET – Paigaldamine/ Hooldus
1 Paigaldamine
1.1 Tootekirjeldus
Danfoss DWH on kaasaegne ja tõhus mahuti, mis pakub erine-
vaid võimalusi sooja vee tootmiseks.
Danfoss DWH veeboiler on loodud täiustamaks Danfoss soojus-
pumpasid.
Koos moodustavad need Teie vana boileri ja õlipaagi asemele
esteetilise komplekti. Mõistagi on kütmine ja vee soojendamine
ühtlasi tõhus.
Täiesti uue tehnoloogia - TWS- abil on Danfoss loonud optimaal-
se soojaveeboileri. Lühend TWS tähistab “kraanivee kihistajat”
(Tap Water Stratificator). See tehnoloogia tagab tõhusama soo-
jusülekande ning vee parema kihistumise paagis.
Danfoss DWH on saadaval kahes mõõdus: 200 ja 300 liitrit. Seda
võib täiendada vaskvoodriga teraspaagi või roostevabast terasest
paagiga. Soojaveepaaki kasutatakse rakendustes, kus vett soo-
jendab muu soojusallikas. Seetõttu saab sellega kasutada kõiki
energialiike.
Soojaveepaak on valmistatud kooskõlas Surveseadme ohutuse
direktiivi 97/23/EC artikliga 3.3.
1.2 Ühendused ja mõõtmed

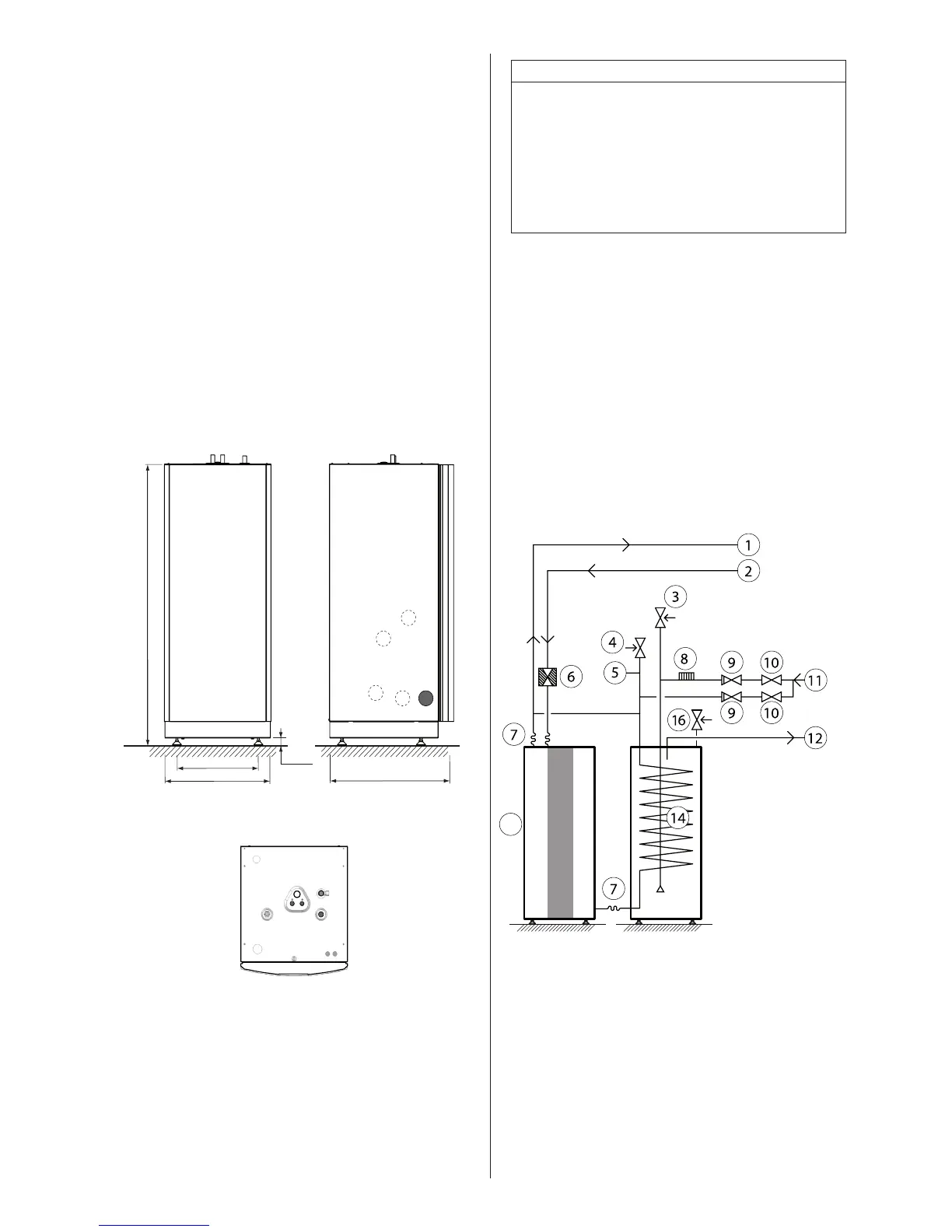

Joonis 1: Danfoss DWH
Asend Nimi
1 Tagastustoru Ø 22 mm
2 Kuum vesi Ø 22 mm
3 Külm vesi Ø 22 mm
4 Toitetoru Ø 22 mm
5 Elektrijuhe sisse
6 Ventilatsioon, roostevabast terasest boiler
7 Kaitseklapp
Danfoss DWH 200 300
Maht sek/prim, l 180/7,5 286/10
Kavand rõhk sek/prim MPa 1,0/0,3 1,0/0,3
Katse rõhk sek/prim MPa 1,43/0,43 1,43/0,43
Kuiv kaal, kg 141 147
Täis kaal, kg 321 433
Kõrgus, H*, mm 1538 1845
*) Kehtib, kui jalad on madalaimas asendis
1.3 Kokkupanek
Esiosa eemaldamiseks toimige järgnevalt:
Eemaldage pakend.1.
Vajutage esikattele ja pöörake haaki 90° vastupäeva, et 2.
paneel vabastada.
Kallutage paneel väljapoole.3.
Pealmise kattepaneeli eemaldamiseks tõstke see üles.4.
Paigutus
Ruum peab olema varustatud põrandatrapiga.
Danfoss DWH on mõeldud vertikaalselt paigaldamiseks.
Esmalt pannakse paika soojaveepaak ja seejärel ühendatakse
torud. Kui paak paigaldatakse koos soojuspumbaga, siis tuleb
see asetada soojuspumba kõrvale ja ühendada elastse ühen-
duse abil.
1.4 Torude paigaldus
Joonis 2: Danfoss DWH ühenduste skeem.
Asend Nimi
1 Toitetoru
2 Tagastustoru
3 Kaitseklapp, külm vesi
4 Kaitseklapp, paisuseadis, küttesüsteem
5 Paisuseadis, küttesüsteem
6 Filter
7 Elastsed voolikud
8 Vaakumklapp
9 Takistusklapp
10 Sulgemisklapp
11 Külm vesi
12 Kuum vesi
13 Soojuspump
14 Danfoss DWH veeboiler
16 Kaitseklapp
