NL – Installatie/Onderhoud
1 Installatie
LET OP! Danfoss boilers zijn in de fabriek voorzien van een veilig-
heidsklep voor temperatuur en druk, 10 bar 90-95°C. Dit vanwe-
ge voorschriften in Groot-Brittannië. De klep is in de watertank
geplaatst en mag uitsluitend worden gebruikt voor aansluiting
van de afvoerleiding.
Wij wijzen u er eveneens op dat het daarom voor DHP-H Opti
Pro SP warmtepompen verplicht is om de maximale tapwater-
temperatuur ten opzichte van de standaard fabrieksinstelling te
wijzigen van 95°C naar 85°C. Raadpleeg hoofdstuk 14.2 menu
Service – HGW Parameter MAX TEMP in de installatiehandleiding
van de warmtepomp
1.1 Productbeschrijving
Danfoss DWH is een moderne en efficiënte opslagtank met zeer
uitgebreide gebruiksmogelijkheden voor tapwaterproductie.
De Danfoss DWH boiler is speciaal ontworpen om de warmte-
pompen van Danfoss aan te vullen.
Samen zullen ze een esthetisch mooi onderdeel worden van de
nieuwe ruimte die u verkrijgt door uw oude boiler en olietank te
verwijderen. Natuurlijk zorgen ze ook voor het hoogste verwar-
mings- en tapwatercomfort.
Door middel van een compleet nieuwe technologie – TWS –
heeft Danfoss een geoptimaliseeerde boiler gecreëerd. TWS is de
afkorting voor Tap Water Stratificator (tapwaterstratificator). Deze
technologie resulteert in een effectievere warmteoverdracht en
een effectievere verdeling van het water in de boiler.
Danfoss DWH is in twee formaten beschikbaar, 200 en 300 liter,
en kan worden uitgerust met een met koper beklede stalen tank
of een roestvrijstalen tank. De boiler wordt gebruikt in instal-
laties waar het warmwater door een andere warmtebron wordt
geproduceerd – daardoor kan iedere vorm van energie hiervoor
worden gebruikt.
De boiler is ontworpen volgens drukapparatuur 97/23/EG artikel
3.3
1.2 Aansluitingen en afmetingen

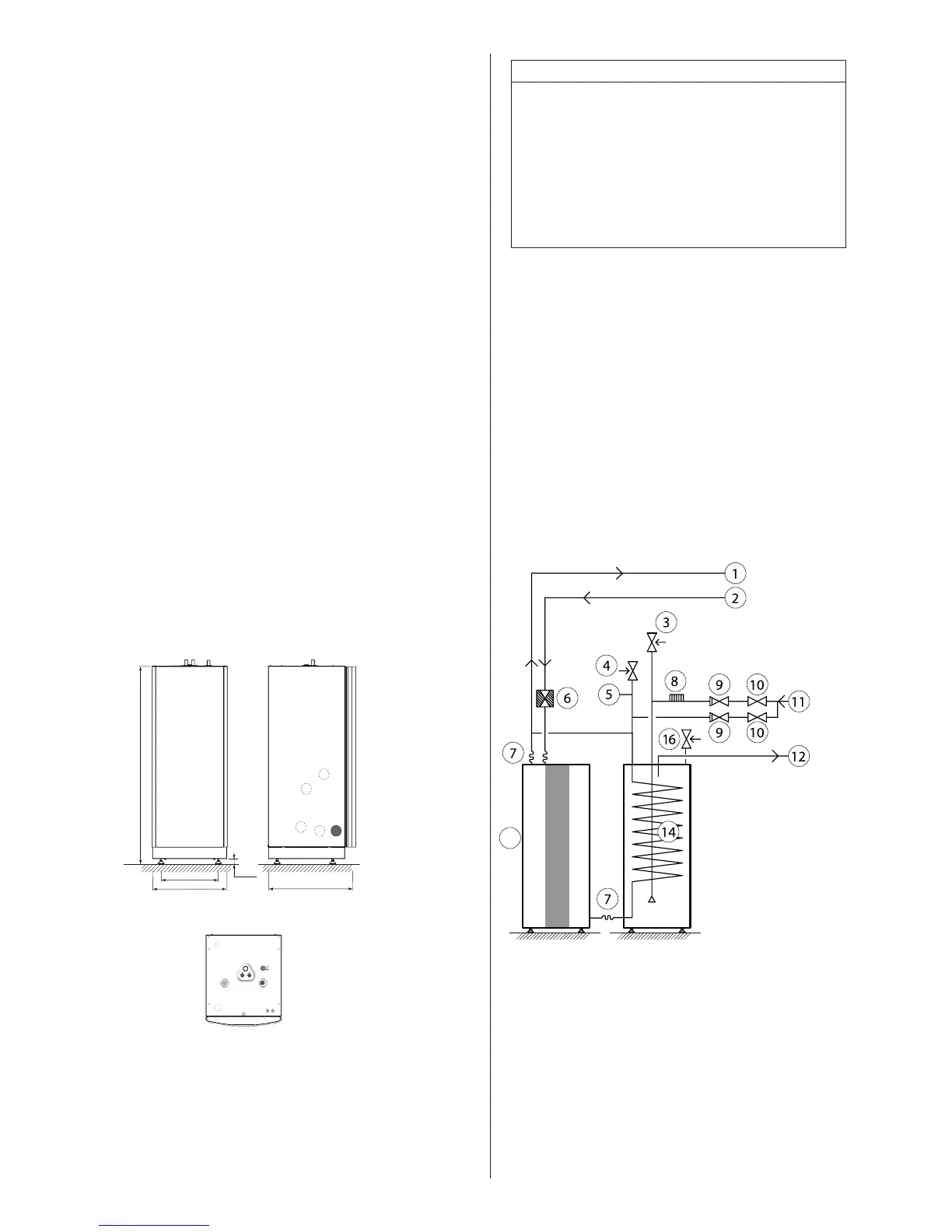

Afbeelding 1: Danfoss DWH
Nummer Naam
1 Retourleiding Ø 22 mm
2 Warmwater Ø 22 mm
3 Koud water Ø 22 mm
4 Aanvoerleiding Ø 22 mm
5 Elektrische doorvoer
6 Ventilatie, roestvrij stalen boiler
7 Veiligheidsklep voor temperatuur en druk
Danfoss DWH 200 300
Volume Sec/Prim, l 180/7,5 286/10
Design druk Sec/Prim MPa 1,0/0,3 1,0/0,3
Test druk Sec/Prim MPa 1,43/0,43 1,43/0,43
Droog gewicht, kg 141 147
Gevuld gewicht, kg 321 433
Hoogte, H*, mm 1538 1845
*) De hoogte komt overeen wanneer de voet op de laagste
stand staat
1.3 Montage
Om de frontplaat te verwijderen, moet u het volgende uitvoeren:
Verwijder het verpakkingsmateriaal.1.
Duw tegen de frontplaat en draai de vergrendeling 90° gra-2.
den linksom om de frontplaat te ontgrendelen.
Laat de frontplaat naar buiten kantelen.3.
Til de frontplaat omhoog om deze van de warmtepomp te 4.
verwijderen.
Plaatsing
De ruimte moet een afvoer in de vloer hebben.
Danfoss DWH moet rechtop worden geïnstalleerd.
De boiler wordt geplaatst en hierna worden de leidingen aan-
gelegd. Wanneer de tank samen met een warmtepomp wordt
geïnstalleerd, moet deze naast de wamtepomp worden geïn-
stalleerd en aangesloten met een flexibele verbinding.
1.4 Leidingwerk
