Datalogic Magellan 2300HS Quick Reference Guide

Quick Reference Guide 17
Introducción
Esta guía presenta un resumen de la operación básica del escáner para quienes lo
utilizan por primera vez. Los instaladores, administradores de sistema y demás per-
sonal técnico pueden consultar la Guía de referencia del producto para obtener
detalles de instalación, programación y otra información avanzada. El sitio web de
Datalogic, cuya dirección figura en la contratapa de este manual, contiene difer-
entes publicaciones actualizadas al momento, que se pueden ver, imprimir y des-
cargar. También se le pueden solicitar copias de los manuales impresos en papel a
los representantes o distribuidores de Datalogic.
Conexión

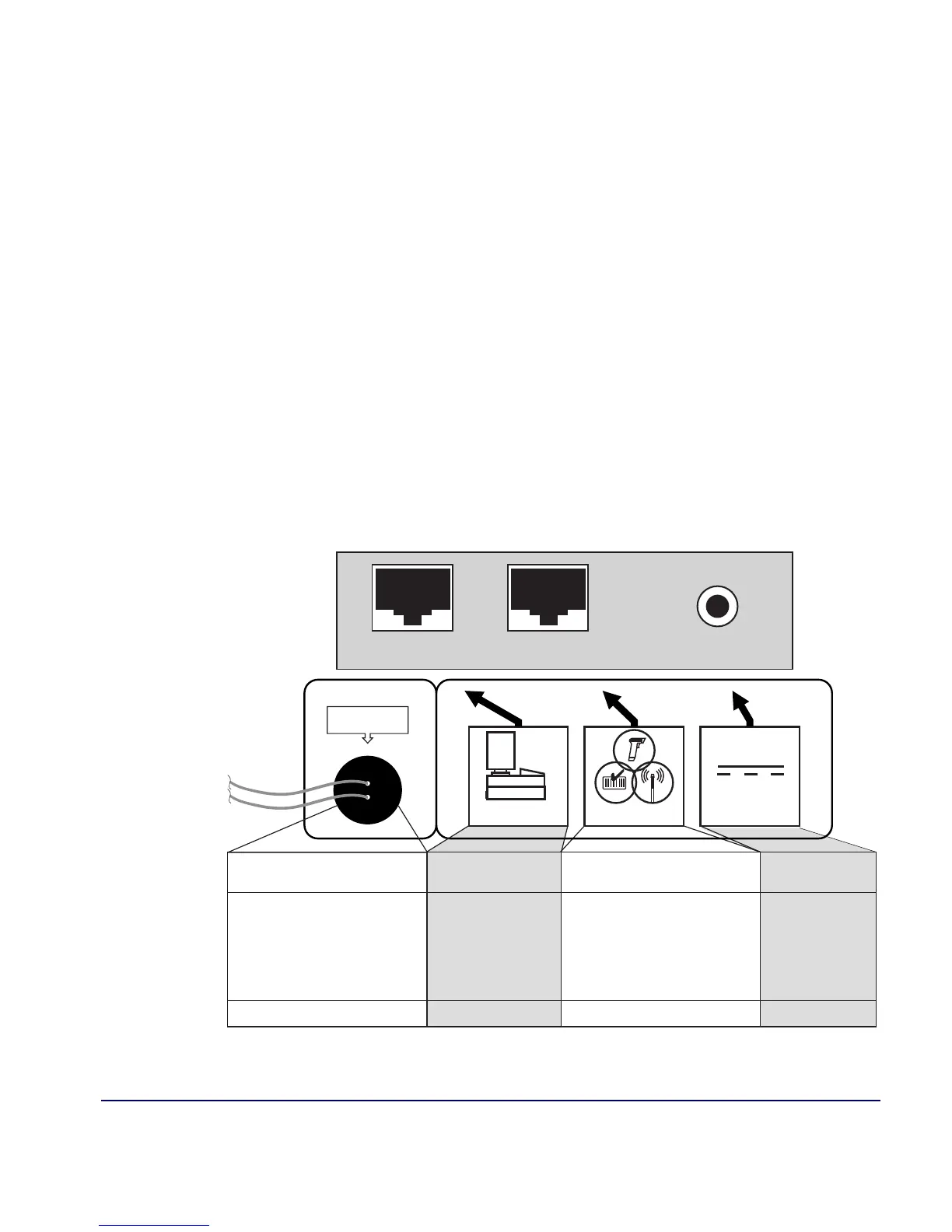

Para mayor conveniencia, la Figura 9 muestra las conexiones del escáner y sus
respectivas funciones.
Figura 9. Conexiones
Terminal de
Punto de venta
Puerto auxiliar Alimentación
La conexión a este puerto es opcional
· Entrada para
corriente directa
en formato "brick"
· Datos de etiquetas
· Descarga de
aplicaciones (cuando
corresponda)
· Puerto de prueba
· Programación en pantalla (PEP)
· Descarga de aplicaciones
· Entrada RS-232 para escáner manual
· Salida auxiliar RS-232 para datos
de etiquetas
Conexión de sistema electrónico
para vigilancia de mercancías
La conexión a este puerto es opcional
· Sistema electrónico para vigilancia
de mercancías Conexión
Power
EAS Opening
Aux. PortScanner Host

Datalogic Magellan 2300HS Specifications

General

Scanner type	1D
Decoding standards	GS1 DataBar
Input voltage	90 - 265 V
Power requirements	47-63 Hz
Power consumption (standby)	2.5 W
Dimensions (WxDxH)	152 x 152 x 86 mm
Certification	RoHS
Product color	Gray
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	10 - 40 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	1100 g
