Datalogic Magellan 2300HS Quick Reference Guide

Quick Reference Guide 5
Introduction
Ce guide présente une synthèse du fonctionnement de base du scanner à l'atten-
tion des utilisateurs novices. Les installateurs, les administrateurs de système et
autres personnels techniques pourront obtenir des informations sur l'installation,
la programmation ainsi que d'autres indications plus avancées dans le Guide de
référence du produit. Il est possible de consulter, d'imprimer et télécharger des
mises à jour des publications à partir du site de Datalogic à l'adresse reportée sur la
couverture postérieure de ce manuel. Il est également possible de commander des
manuels imprimés auprès de votre vendeur/distributeur.
Raccordement
Pour vous aider, consulter la Figure 3 qui illustre les raccordements et les fonctions
du scanner

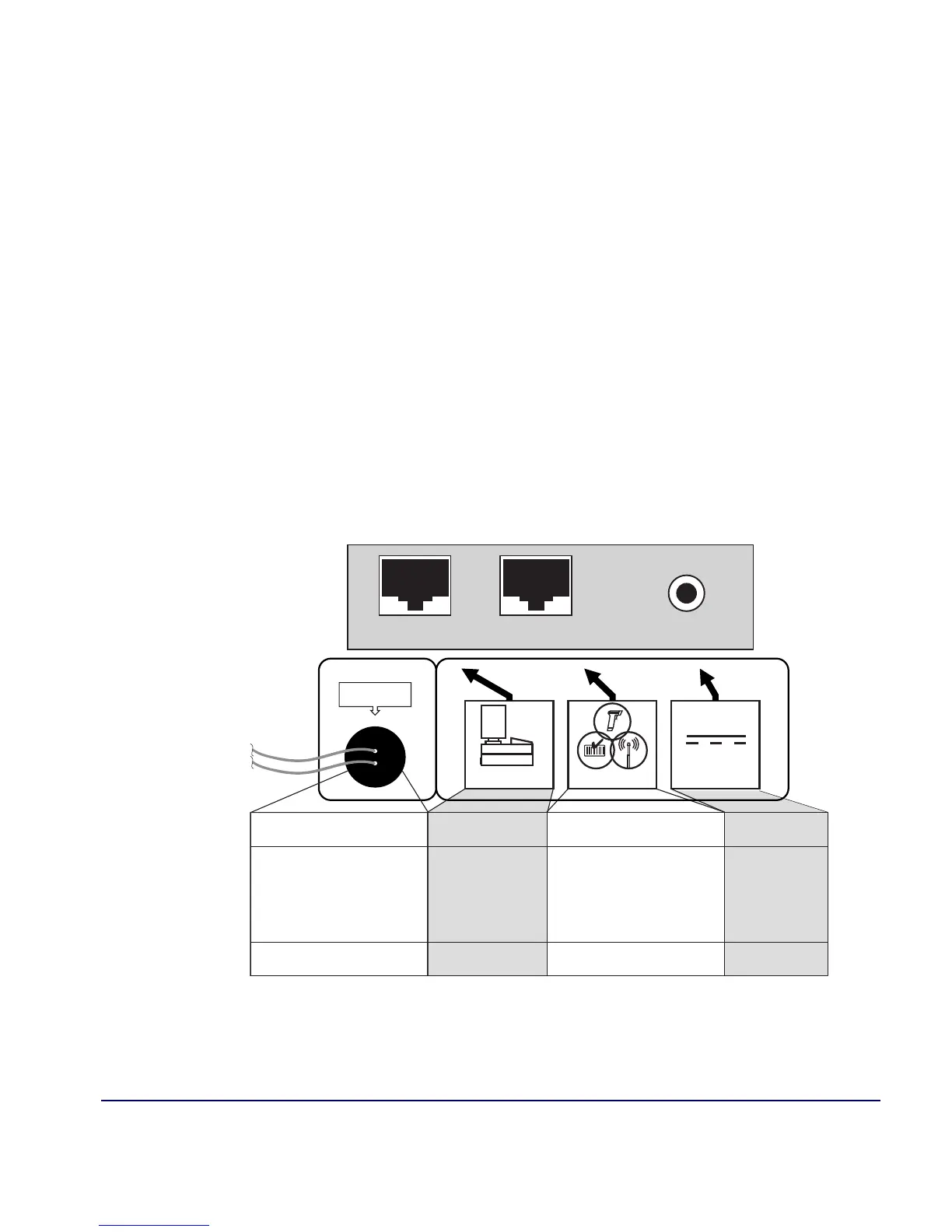

Figure 3. Raccordement
Port auxiliaire Alimentation
Le raccordement à ce port est
facultatif
· Entrée Brick CC
· Données étiquette
· Téléchargement de
l'application (le cas
échéant)
· Port d'essai
· Affichage de la programmation (OSP)
· Téléchargement de l'application
· Entrée scanner à main RS-232
· Sortie auxiliaire RS-232 données
étiquette
Raccordement EAS
Le raccordement à ce port est
facultatif
· Système de surveillance
électronique d'articles (EAS)
Raccordement
Power
EAS Opening
Aux. PortScanner Host
Terminal
d'encaissement (POS)

Datalogic Magellan 2300HS Specifications

General

Scanner type	1D
Decoding standards	GS1 DataBar
Input voltage	90 - 265 V
Power requirements	47-63 Hz
Power consumption (standby)	2.5 W
Dimensions (WxDxH)	152 x 152 x 86 mm
Certification	RoHS
Product color	Gray
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	10 - 40 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	1100 g
