Datalogic Magellan 2300HS Quick Reference Guide

Quick Reference Guide 21
Introdução
Esta guia oferece um sumário de operações básicas do leitor para principiantes.O
Instalador, administradores de sistema e outro pessoal técnico podem encontar
programação, instalação, e informações avançadas adicionais no Guia de Referên-
cia do Produto.
Revisões atualizadas das publicações podem ser visualizadas, impressas e baixadas
(download) do website da Datalogic, que está escrito atrás da capa deste manual.
Manuais impressos podem também ser requisitados ao seu revendedor/distri-
buidor.
Conexão
Para a sua comodidade a Figura 11 mostra as conexões do scarnner e as suas
funções.

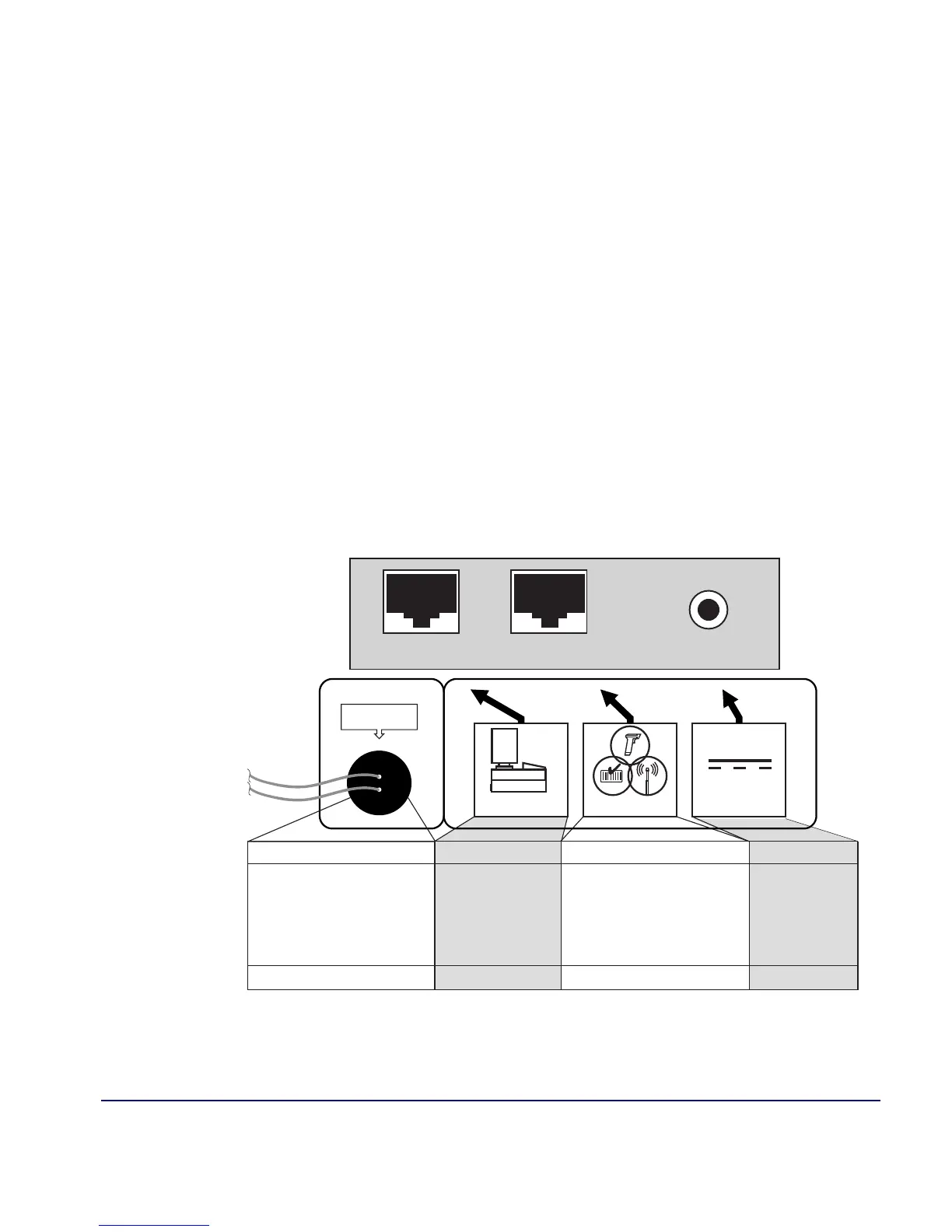

Figura 11. Conexões
Terminal POS Porta Auxiliar Energia
Conexão com esta porta é opcional
· Entrada de
Energia C.C.
· Legenda dos Dados
· Uso do Download
(onde apropriada)
· Porta de Teste
· Programação (OSP)
· Uso do Download
· Entrada RS-232 para pistolas
· Saída Auxiliar RS-232 Informações
de Leitura
Conexão EAS
Conexão com esta porta é opcional
· Conexão para o sistema de
Vigilância Eletrônica de Artigos
Power
EAS Opening
Aux. PortScanner Host

Datalogic Magellan 2300HS Specifications

General

Scanner type	1D
Decoding standards	GS1 DataBar
Input voltage	90 - 265 V
Power requirements	47-63 Hz
Power consumption (standby)	2.5 W
Dimensions (WxDxH)	152 x 152 x 86 mm
Certification	RoHS
Product color	Gray
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	10 - 40 °C
Operating relative humidity (H-H)	5 - 95 %

Weight and Dimensions

Weight	1100 g
