VIO-L212 Code 420120270 RÉV. 1.0
MÉCANIQUE ET DOTATIONS PRINCIPALES
Français
U
T
Z
Y
W
X
Z
T
V
V

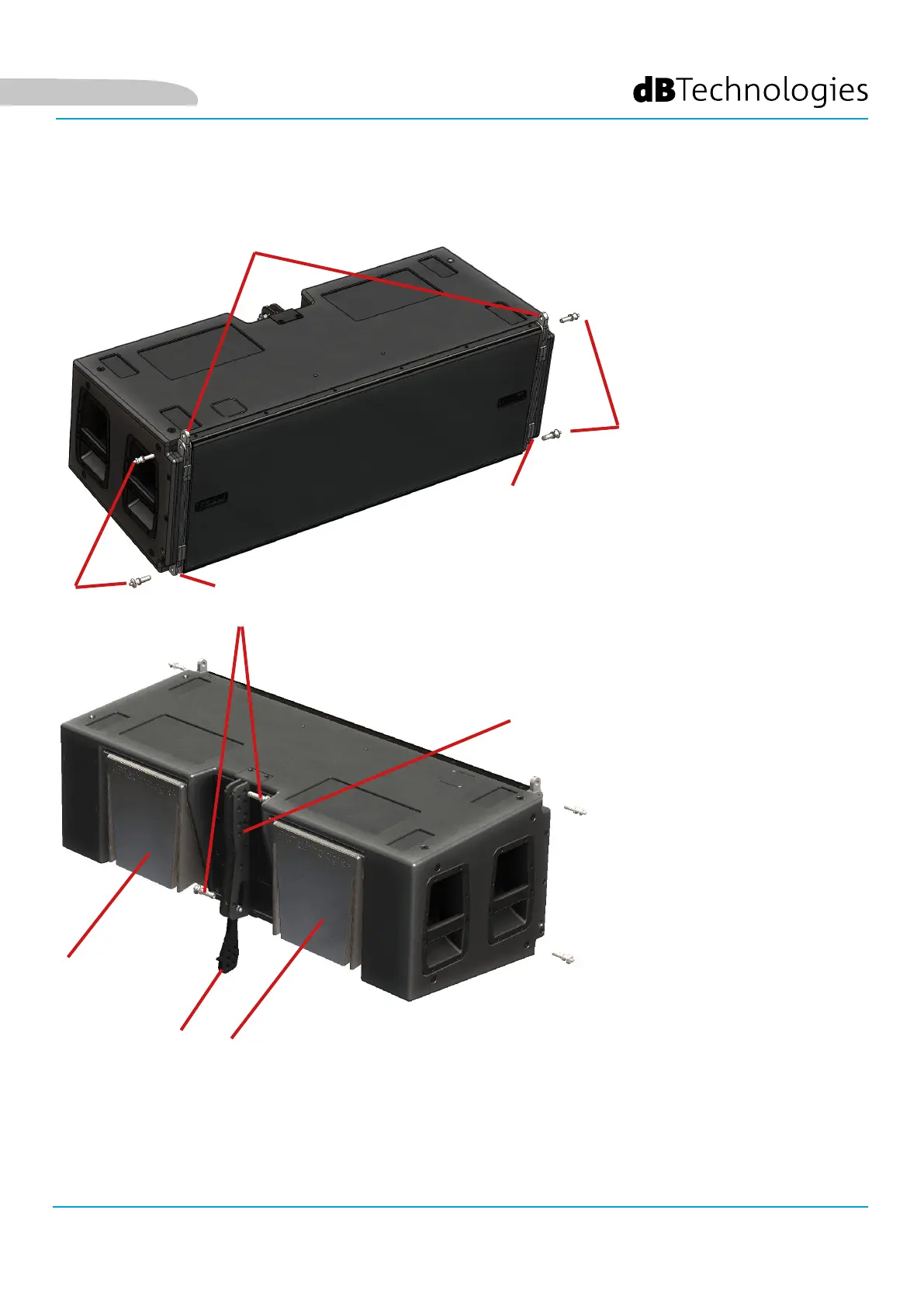

T - GOUJONS DE FIXATION AVANT
U - ÉTRIERS ESCAMOTABLES POUR
LA FIXATION À UN MODULE
SUPÉRIEUR
V - LOGEMENTS POUR LA FIXATION À
UN MODULE INFÉRIEUR
W- ÉTRIER ARRIÈRE
X - JOINT MOBILE
Y - GOUJONS DE FIXATION
ARRIÈRE
Z - HOUSSE ANTI-PLUIE
Le système de xation à 3 points emploie, avec l’utilisation de goujons :
• les étriers supérieurs U, sur la partie frontale
• les logements inférieurs U, sur la partie frontale
• l’étrier W, avec joint mobile X, sur le côté arrière.
Dans les images suivantes, par souci de simplication, ne seront plus représentées les housses anti-pluie [Z].
