86
VIO-L212
Code 420120270 RÉV. 1.0

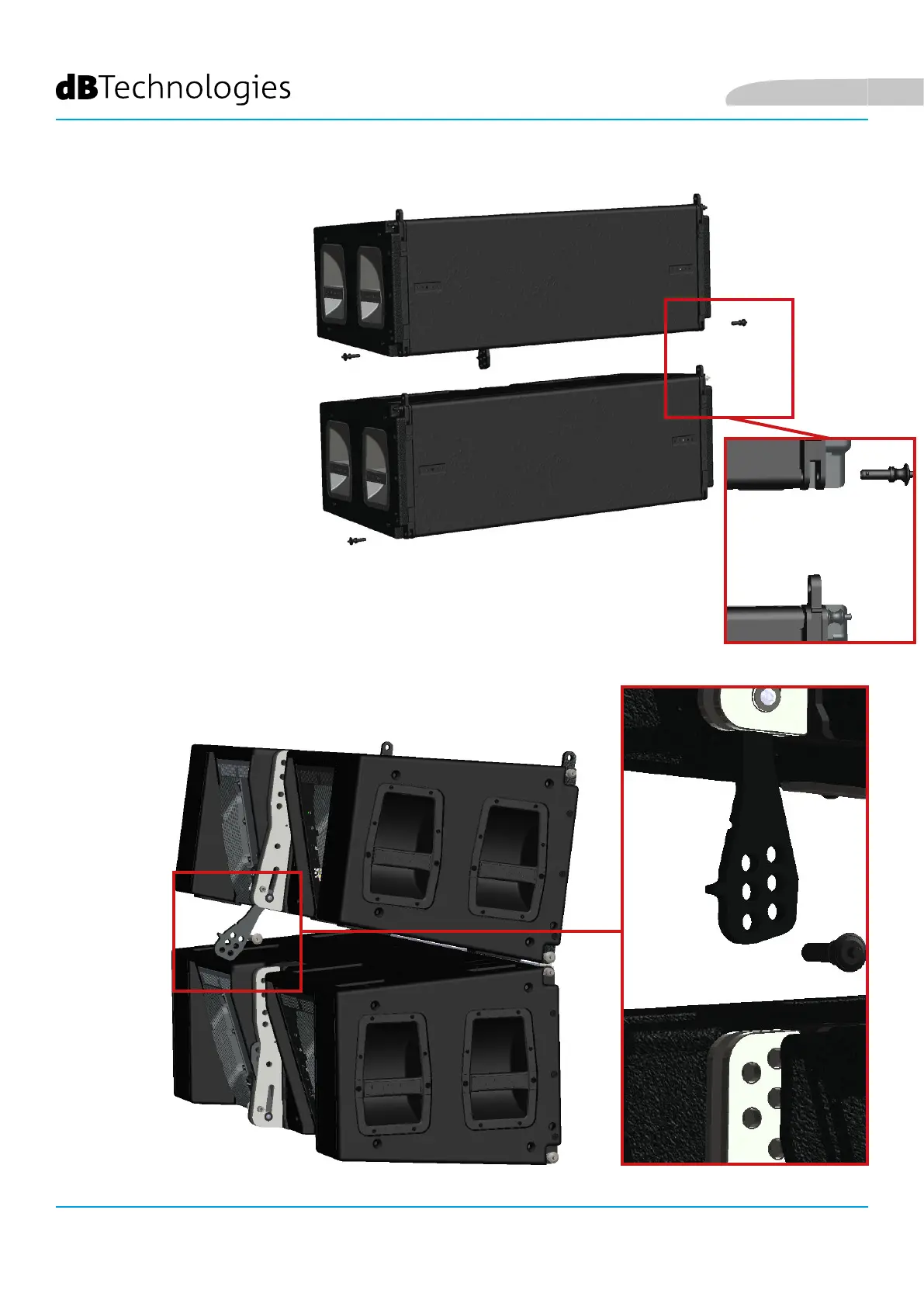

Pour la xation des deux modules :
CÔTÉ AVANT
1) Sur le module B extraire vers
le haut les étriers U et les xer
aux goujons relatifs.
2) Extraire les goujons T du
module A
3) Approcher les 2 modules en
insérant les étriers U dans les
logements V.
4) Insérer complètement les
goujons T. De cette façon les
modules A et B sur la partie
frontale résultent bloqués.
CÔTÉ ARRIÈRE
5) Sur le module A débloquer le
joint mobile X. Insérer enn le
goujon Y dans le trou relatif à
l’inclinaison souhaitée.
Les détails relatifs à cette
opération sont illustrés dans
la page suivante. ls sont
différents en fonction du
type d’installation FLOWN ou
STACK.
T
T
U
U
X
W
Y
U
T
X
Y
W
A
B
A
B
V
Français
