GOUJON 1
GOUJON 2

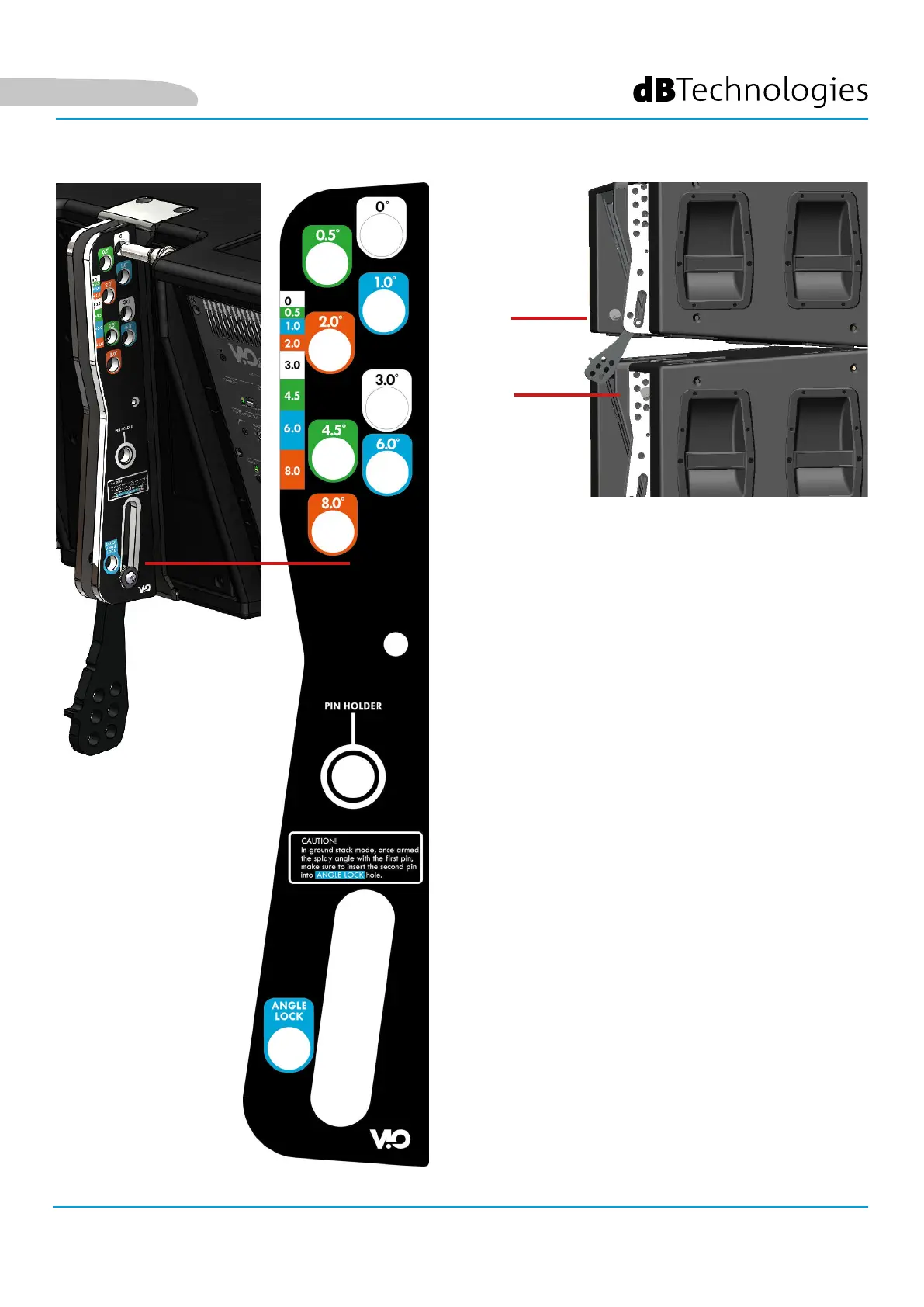

INSTALLATION FLOWN
Il faut utiliser un seul goujon (GOUJON 1) pour xer
l’angle sur l’arrière. Les trous d’introduction de l’étrier
W, avec des couleurs différentes, permettent d’obtenir
les angles suivants : [0°, 0.5°, 1°, 2°, 3°, 4.5°, 6°, 8°]. La
fente de l’étrier permet d’insérer les goujons sans devoir
soulever la partie arrière du VIO-L212.
INSTALLATION STACKED (SUPERPOSÉE)
Il faut utiliser 2 goujons (GOUJON 1, GOUJON 2) pour
xer l’angle sur l’arrière. Une fois inséré le GOUJON
1, selon la procédure FLOWN, l’arrière de VIO-L212 se
soulève jusqu’à ce que la fente le permet et on xe la
position avec le GOUJON 2.
