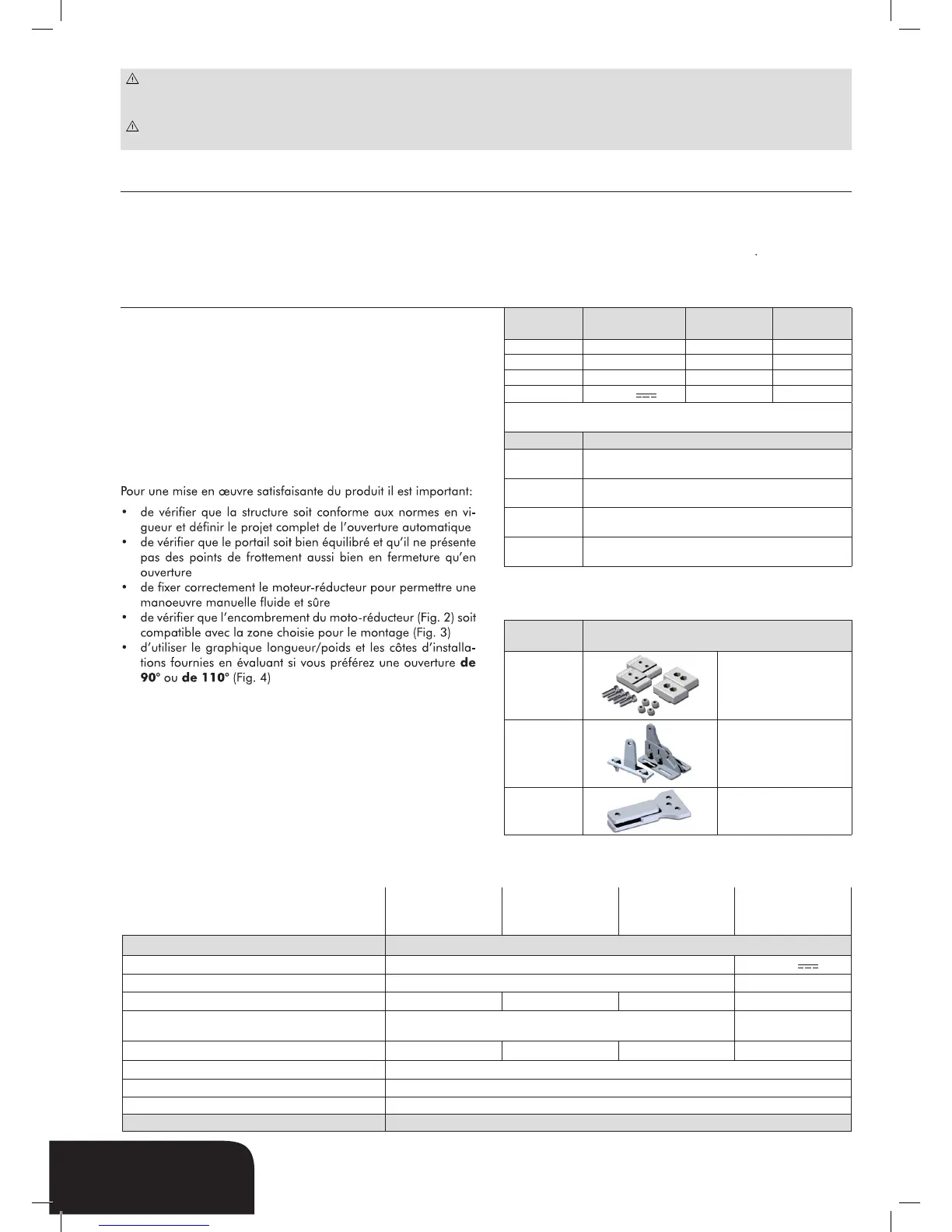

M A C
12
ATTENTION L’estimation erronée des forces d’impact peut être très dangereuse pour les personnes, animaux ou choses. DEA
System vous rappelle que l’installateur doit vérifier que ces forces d’impact, mesurées selon les indications de la norme EN 12245,
sont effectivement inférieures aux limites prévues par la norme EN12453.
ATTENTION Tout dispositif de sécurité externe éventuellement utilisé afin de respecter les limites des forces d’impact doit être
conformes à la norme EN12978.
3 MODÈLES ET CONTENU DE L’EMBALLAGE
Le nom MAC indentifie une famille d’opérateurs eléctro-mécaniques avec des caractéristiques différentes selons la tension d’ali-
mentation, la reversibilità et la présence de l’encodeur du moteur.
Les articles DEA System qui composent la série sont détaillés dans la table “MODELS DISPONIBLES”.
Vérifiez le contenu de l’emballage (Fig. 1) en le comparant au produit, cela peut être utile pendant l’assemblage.
4 MODE D’EMPLOI
4.1 Données techniques
Voir table “DONNÉES TECHNIQUES”
4.2 Transport
MAC est toujours livré emballé dans des boîtes qui fournissent
une protection adéquate du produit, cependant, faites attention à
toutes les informations fournies sur la boîte pour le stockage et la
manipulation.
4.3 Installation et montage
Pour une mise en œuvre satisfaisante du produit il est important:
•de vérifier que la structure soit conforme aux normes en vi-
gueur et définir le projet complet de l’ouverture automatique;
•de vérifier que le portail soit bien équilibré et qu’il ne présente
pas des points de frottement aussi bien en fermeture qu’en
ouverture;
•de fixer correctement le moteur-réducteur pour permettre une
manoeuvre manuelle fluide et sûre;
•de vérifier que l’encombrement du moto-réducteur (Fig. 2) soit
compatible avec la zone choisie pour le montage (Fig. 3) ;
•d’utiliser le graphique longueur/poids et les côtes d’installa-
tions fournies en évaluant si vous préférez une ouverture de
90° ou de 110° (Fig. 4) .
Tableau “DONNEES TECHNIQUES
MAC MAC/R MAC/EN MAC/24
Tension d’alimentation monophasée (V) 230 V ~ ±10% (50/60 Hz)
Tension d’alimentation moteur (V)
230 V ~
24 V
Puissance absorbée (W) 300 60
Condensateur incorporé (µF) 8 10 8 -
Cycle de travail
16s-1s-16s x 6 TIMES
30min PAUSE
3,5 min TIMES
7min PAUSE
Force de poussée (N)
1650
1200
1650 1000
Course max (mm) 334
Poids du produit (kg) 8,8
Temp. ambiante limite d’exploitation (°C)
-20 ÷ 40
Degré de protection
IP 24
Tableau “ACCESSOIRES PRODUIT”
Article
Code
Description
MAC/FM
Boutée mécaniques
pour MAC
MAC/SFR
Fixation postérieur
réglable pour MAC
MAC-MAC/P
Rallonge pour verins
MAC et MAC
Tableau “MODÈLES DISPONIBLES”
Article
Tension d’ali-
ment. moteur
Réversible Encoder
MAC 230 V ~ NON NON
MAC/EN 230 V ~ NON OUI
MAC/R * 230 V ~ OUI NON
MAC/24
24 V
NON NON
* Modèles pour les quels il est nécessaire d’utiliser l’électroserrure prévue à
cet effet pour bloquer le portail en position de fermeture.
Article Description
KIT MAC
-N°2 motoréducteur MAC
-Accessoires prévus
KIT MAC/EN
-N°2 motoréducteur MAC/EN
-Accessoires prévus
KIT MAC/R
-N°2 motoréducteur MAC/R
-Accessoires prévus
KIT MAC/24
-N°2 motoréducteur MAC/24
-Accessoires prévus
