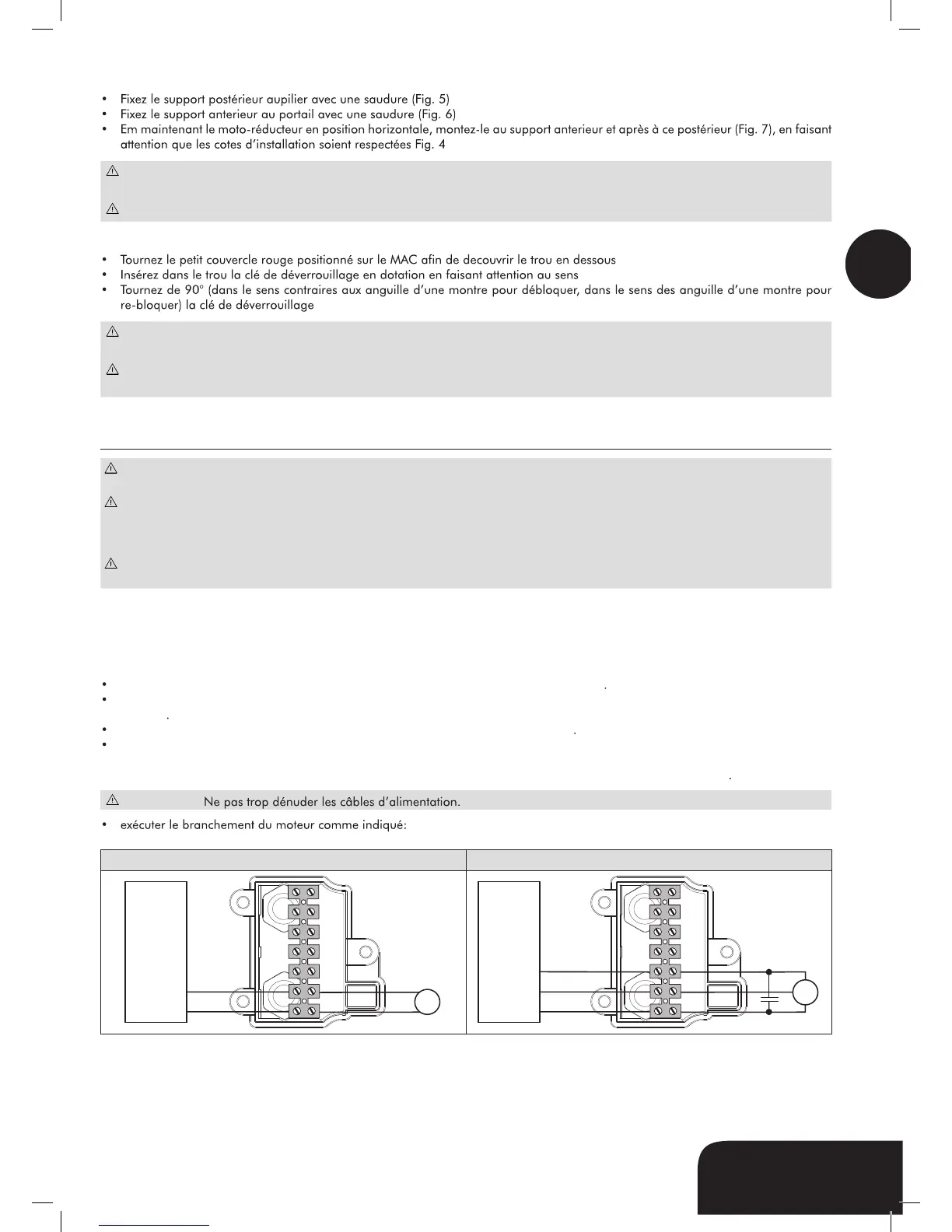

Une fois que vous avez défini et respecté les instructions préliminaires, procédez au montage:
•Fixezlesupportpostérieuraupilieravecunesaudure(Fig.5) ;
•Fixezlesupportanterieurauportailavecunesaudure(Fig.6) ;
•Em maintenant le moto-réducteur en position horizontale, montez-le au support anterieur et après à ce postérieur (Fig. 7), en faisant
attention que les cotes d’installation soient respectées Fig. 4 .
ATTENTION il est possible que des goussets de renfort soient nécessaires, une fois soudés aux attaches ils donnent à la structure
une résistance mécanique plus forte.
ATTENTION graisser les pivots avant leurs montage.
Comment déverrouiller le moto-réducteur
•TournezlepetitcouverclerougepositionnésurleMACafindedecouvrirletrouendessous ;
•Insérezdans letroulaclédedéverrouillageendotationenfaisantattentionausens (Fig. 8.a);
•Tournez de 90° (dans le sens contraires aux anguille d’une montre pour débloquer, dans le sens des anguille d’une montre pour
re-bloquer) la clé de déverrouillage (Fig. 8.b).
ATTENTION Rappelez vous de re-positionner le couvercle au fin que le trou soit toujours protégé de l’eau et de la poussière
(même quand l’automatisme doit rester “ déverrouillé “ pour long temps).
ATTENTION Pendantl’opérationdedéverrouillageleportailpeutprésenterdemouvementsincontrôlés:faitestoujoursattention
afin d’éviter tout risques.
5 CÂBLAGE
ATTENTION DEA System vous rappelle d’effectuer toute opération de câblage ou maintenance du système en opérant toujours
quand l’alimentation est coupée.
ATTENTION A fin d’assurer une sécurité électrique, gardez toujours nettement séparés (minimum 4 mm en air ou 1 mm à travers
l’isolation) le câble d’alimentation 230V des câbles à très basse tension de sécurité (alimentation des moteurs, commandes, électro-
serrure, antenne, alimentation des circuits auxiliaires) éventuellement en les fixant à l’aide de pattes d’attache appropriées à proximité
des bornes.
ATTENTION Pendant la phase de connexion, gardez toujours nettement séparés les câbles électriques en les fixant à l’aide de
pattes d’attache appropriés à proximité des borniers, et puis, si possible est, dégainer les câbles afin qu’ils ne soient trop long.
MAC doit être connecté électriquement à une armoire de commande DEA System; référez vous aux instructions de ce dispositif
pour tout complément d’information.
Pour le câblage électrique de MAC il faut procéder comme il suit:
Branchement pour versions 24V et 230V
• démonter le capot en plastique positionnée sous le MAC en dévissant les trois vis (Fig. 9).
• ouvrir un des quatre trous positionnés sur le capot, en choisissant s’il faut faire sortir le câble vers le bas ou vers la partie postérieur
(Fig. 10).
• introduire dans ce trou le presse câble en dotation et le fixer avec sa frette (Fig. 11).
• introduire dans le presse câble, le câble d’alimentation (qui provient de l’armoire de commande): câble quadripolaire pour appli-
cationsflexiblesd’externeavecsection4x1mm²(2x1,5mm²pourmoteursen24V)(minimumtypeH05RN-F),quiprovientdirecte-
ment de l’armoire de commande (donc sans joints et sans boîte de dérivation), fourni par l’installateur (Fig. 12).
ATTENTION Ne pas trop dénuder les câbles d’alimentation.
•exécuterlebranchementdumoteurcommeindiqué:
24V 230V
CHIUDE
APRE
M
CENTRALE DI COMANDO
ELECTRONIC BOARD
ARMOIRE DE COMMANDE
CUADRO DE MANIOBRAS
CENTRAL DE COMANDO
1(rosso)
2(blu)
CHIUDE
COMUNE
APRE
M
CENTRALE DI COMANDO
ELECTRONIC BOARD
ARMOIRE DE COMMANDE
CUADRO DE MANIOBRAS
CENTRAL DE COMANDO
1(bianco)
2(blu)
3(nero)
