M A C
3
IT

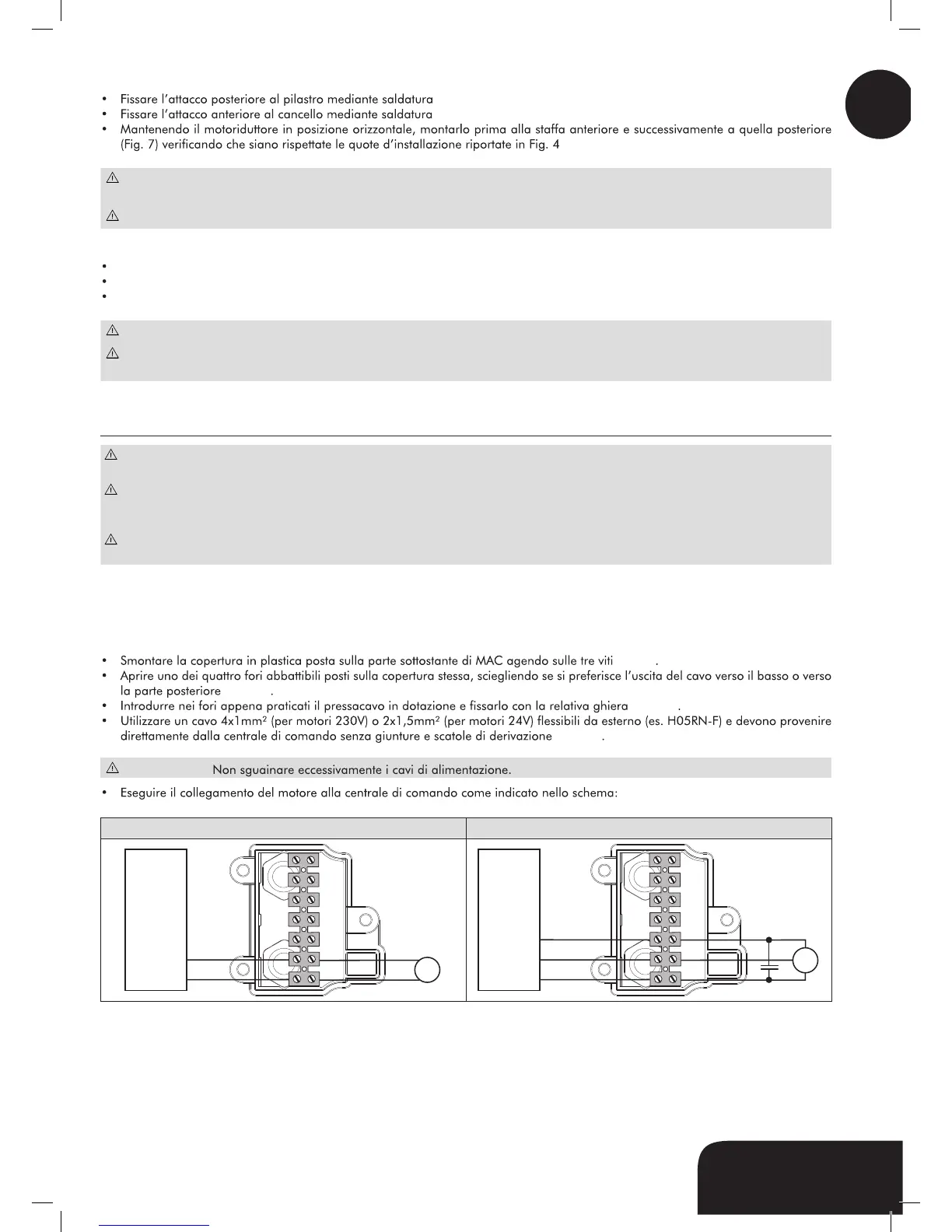

Definiti e soddisfatti i suddetti requisiti preliminari, procedere al montaggio:
•Fissarel’attaccoposteriorealpilastromediantesaldatura (Fig. 5);
•Fissarel’attaccoanteriorealcancellomediantesaldatura (Fig. 6);
•Mantenendo il motoriduttore in posizione orizzontale, montarlo prima alla staffa anteriore e successivamente a quella posteriore
(Fig. 7) verificando che siano rispettate le quote d’installazione riportate in Fig. 4 .
ATTENZIONE E’ possibile che siano necessari dei fazzoletti di rinforzo, da saldare agli attacchi, per conferire alla struttura una
sufficiente resistenza meccanica.
ATTENZIONE Ingrassare adeguatamente giunti e perni prima del loro montaggio.
Come sbloccare il motoriduttore
• Ruotare il coperchietto posto sul dorso di MAC in modo da scoprire il foro sagomato sottostante;
• Inserire nel foro sagomato la chiave di sblocco in dotazione prestando attenzione al verso di inserimento (Fig. 8.a);
• Ruotare di 90° (antiorario per sbloccare, orario per ribloccare) la chiave di sblocco (Fig. 8.b).
ATTENZIONE Ricordarsi di riposizionare il coperchietto, affinchè il foro sagomato sia sempre protetto da acqua e polvere.
ATTENZIONE Durante l’operazione di sblocco la porta può presentare movimenti incontrollati: prestare la massima attenzione
al fine di evitare ogni possibile rischio.
5 COLLEGAMENTI ELETTRICI
ATTENZIONE DEA System ricorda di eseguire qualsiasi operazione di cablaggio o manutenzione dell’impianto, in assenza di
tensione.
ATTENZIONE Per una adeguata sicurezza elettrica tenere nettamente separati (minimo 4 mm in aria o 1 mm attraverso l’isola-
mento) il cavo di alimentazione 230 V da quelli a bassissima tensione di sicurezza (alimentazione motori, comandi, elettroserratura,
antenna, alimentazione ausiliari) provvedendo eventualmente al loro fissaggio con adeguate fascette in prossimità delle morsettiere.
ATTENZIONE Durante la fase di collegamento, vincolare mediante fascette i conduttori in prossimità di morsetti e connessioni
elettriche, inoltre se possibile, sguainare adeguatamente i cavi per evitare conduttori troppo lunghi.
MAC va collegato elettricamente ad una centrale di comando DEA System; fare riferimento alle istruzioni di tale dispositivo per
ulteriori informazioni.
Per il cablaggio elettrico di MAC è necessario procedere come segue:
Collegamento per versioni 24V e 230V
•Smontarelacoperturainplasticapostasullapartesottostante diMACagendosulletreviti (Fig. 9).
•Aprire uno dei quattro fori abbattibili posti sulla copertura stessa, sciegliendo se si preferisce l’uscita del cavo verso il basso o verso
la parte posteriore (Fig. 10).
•Introdurreneiforiappenapraticatiilpressacavoindotazioneefissarloconlarelativaghiera (Fig. 11).
•Utilizzare un cavo 4x1mm² (per motori 230V) o 2x1,5mm² (per motori 24V) flessibili da esterno (es. H05RN-F) e devono provenire
direttamente dalla centrale di comando senza giunture e scatole di derivazione (Fig. 12).
ATTENZIONE Non sguainare eccessivamente i cavi di alimentazione.
•Eseguireilcollegamentodelmotoreallacentraledicomandocomeindicatonelloschema:
24V 230V
CHIUDE
APRE
M
CENTRALE DI COMANDO
ELECTRONIC BOARD
ARMOIRE DE COMMANDE
CUADRO DE MANIOBRAS
CENTRAL DE COMANDO
1(rosso)
2(blu)
CHIUDE
COMUNE
APRE
M
CENTRALE DI COMANDO
ELECTRONIC BOARD
ARMOIRE DE COMMANDE
CUADRO DE MANIOBRAS
CENTRAL DE COMANDO
1(bianco)
2(blu)
3(nero)
