ATTENZIONE L’errata valutazione delle forze d’impatto può essere causa di gravi danni a persone, animali o cose. DEA System
ricorda che l’installatore deve verificare che tali forze d’impatto, misurate secondo quanto indicato dalla norma EN 12445, siano
effettivamente inferiori ai limiti previsti dalla norma EN12453.
ATTENZIONE Eventuali dispositivi di sicurezza esterni utilizzati per il rispetto dei limiti delle forze d’impatto devono essere con-
formi alla norma EN12978.
3 MODELLI E CONTENUTO IMBALLO
Con la denominazione MAC viene identificata una famiglia di operatori elettromeccanici con caratteristiche diverse per quanto
riguarda la tensione di alimentazione, la reversibilità e la prenza di encoder del motore.
Gli articoli DEA System che compongono la serie sono riportati in tabella “MODELLI DISPONIBILI”.
Ispeziona il “Contenuto dell’imballo” (Fig. 1) confrontandolo con il tuo prodotto, ti potrà essere utile durante l’assemblaggio.
4 ISTRUZIONI PER L’USO
4.1 Dati tecnici
Vedi tabella “DATI TECNICI”
4.2 Trasporto
MAC è sempre fornito imballato in scatole che forniscono una
adeguata protezione al prodotto; fare comunque attenzione a tut-
te le indicazioni eventualmente fornite sulla scatola stessa per lo
stoccaggio e la manipolazione.
4.3 Installazione e montaggio
Per una soddisfacente posa in opera del prodotto è importante:
• Verificare che la struttura sia conforme alle norme vigenti e
successivamente definire il progetto completo dell’apertura
automatica;
• Verificare che il cancello sia ben bilanciato e che non presenti
punti d’attrito sia in chiusura che in apertura;
• Individuare una zona di fissaggio che consenta una manovra
manuale fluida e in sicurezza del motoriduttore;
• Verificare che l’ingombro del motoriduttore (Fig. 2) sia com-
patibile con la zona prescelta per il montaggio (Fig. 3);
• Utilizzare il grafico lunghezza/peso e le quote d’installazione
fornite valutando se si preferisce un’apertura di 90° o di 110°
(Fig. 4).
Tabella “DATI TECNICI”
MAC MAC/R MAC/EN MAC/24
Tensione alimentazione monofase (V) 230 V ~ ±10% (50/60 Hz)
Tensione alimentazione motore (V)
230 V ~
24 V
Potenza assorbita (W) 300 60
Condensatore incorporato (µF) 8 10 8 -
Ciclo di lavoro
16s-1s-16s x 6 VOLTE
30min PAUSA
3,5 min LAVORO
7min PAUSA
Forza di spinta (N)
1650
1200
1650 1000
Corsa max (mm) 334
Peso del prodotto con imballo (kg) 8,8
Temperature limite di funzionamento (°C)
-20 ÷ 40
Grado di protezione
IP 24

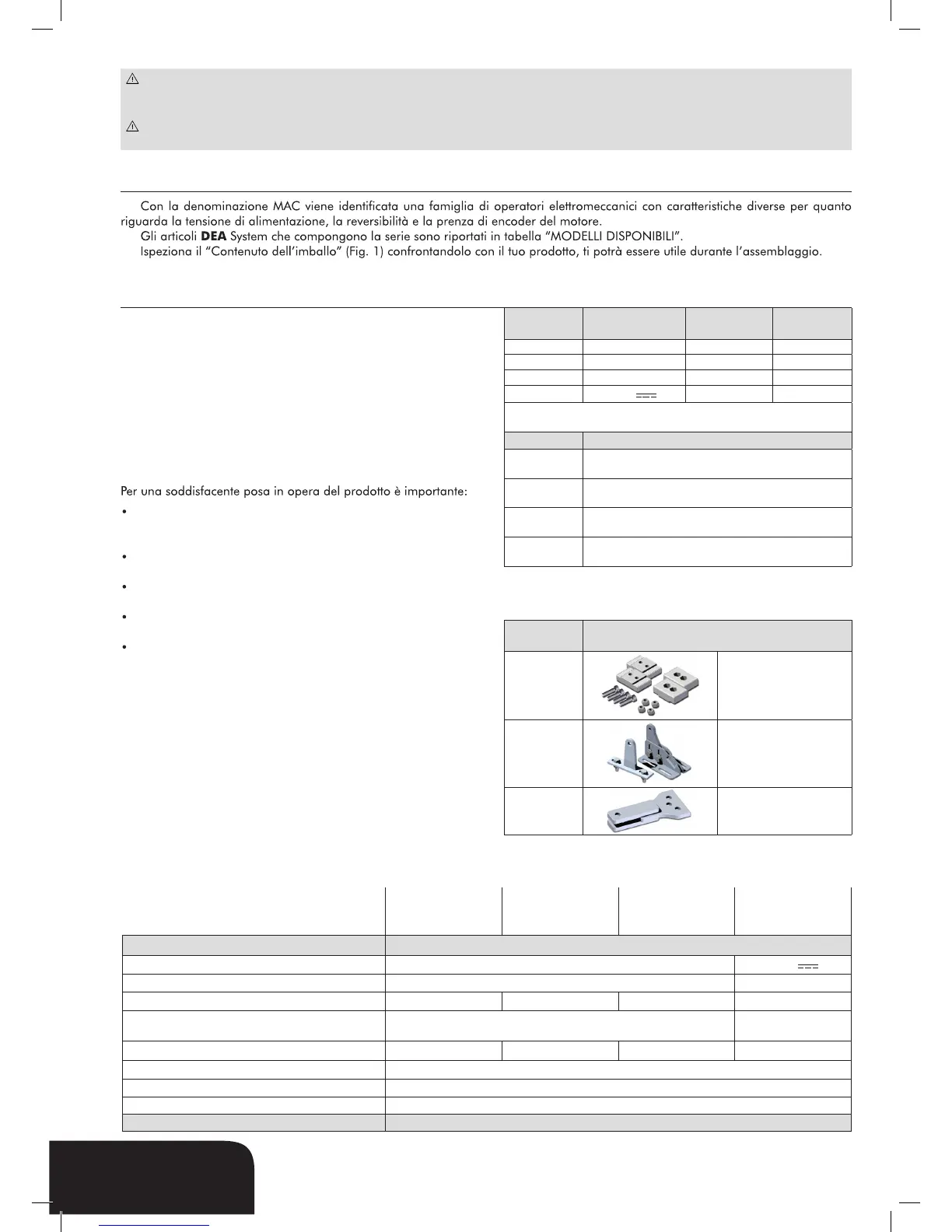

Tabella “ACCESSORI PRODOTTO”
Articolo
Codice
Descrizione
MAC/FM
Fermi meccanici
per MAC
MAC/SFR
Staffe di fissaggio
regolabili per MAC
MAC-MAC/P
Prolunga per pistoni
MAC e MAC
Tabella “MODELLI DISPONIBILI”
Articolo
Tensione ali-
ment. motore
Reversibile Encoder
MAC 230 V ~ NO NO
MAC/EN 230 V ~ NO SI
MAC/R * 230 V ~ SI NO
MAC/24
24 V
NO NO
* Modelli per i quali è necessario l’utilizzo di apposita elettroserratura per il
blocco del cancello in posizione di chiusura.
Articolo Descrizione
KIT MAC
-N°2 motoriduttori MAC
-Accessori predisposti
KIT MAC/EN
-N°2 motoriduttori MAC/EN
-Accessori predisposti
KIT MAC/R
-N°2 motoriduttori MAC/R
-Accessori predisposti
KIT MAC/24
-N°2 motoriduttori MAC/24
-Accessori predisposti
