DeDietrich CDR4 - Beschreibung; Beschreibung der Tasten und des Displays

1 Beschreibung

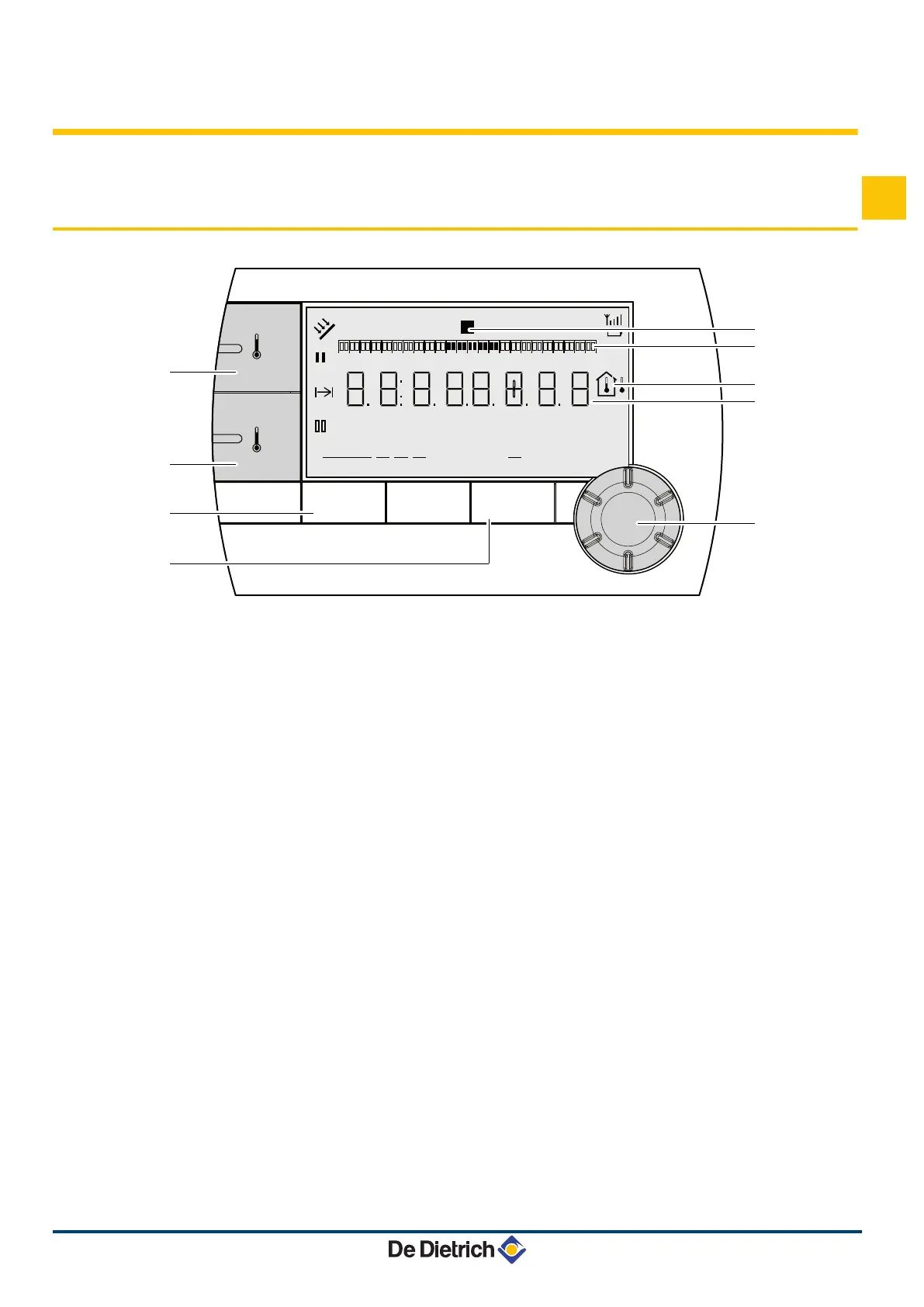

1.1 Beschreibung der Tasten und des Displays
C002541-A
MODE
r
r
p
b
w
AUTO
x
c
g
m
x
c
1 2 3 5 6 74
B
C
D
E
G
F
H
I
A
0 2 4 6 8 10 12 14 16 18 22 2420
°F
°C
°F
°C
A
Einstelltaste für die Tagtemperatur (Komfort)
B
Einstelltaste für die Nachttemperatur (Absenkung)
C
Taste zur Auswahl der Betriebsmodi
D
Taste für WW-Abweichung
E
Druck- und Dreh-Einstellungsknopf
F
Balkengrafik zur Anzeige der Zeitprogramme
4 Dunkler Bereich b : Zeitraum der Heizung im
Komfortmodus, in dem die Warmwassererzeugung
autorisiert ist
4 Heller Bereich v : Zeitraum der Heizung im
Absenkmodus, in dem die Warmwassererzeugung
nicht autorisiert ist
G
Die markierte Ziffer zeigt den Wochentag an (1 = Montag)
H
Temperaturanzeige
4 I Außentemperatur
4 O Raumtemperatur
I
Zahlenanzeige (Tageszeit, eingestellte Daten, Parameter,
usw...)
u
Das Symbol wird angezeigt, wenn die Solaranlage (sofern
angeschlossen) in Betrieb ist
T
Empfangsstärke des Signals zwischen Fernbedienung und
Funkmodul des Heizkessels
D
Ladezustand der Batterie
Das Symbol blinkt, wenn der Ladezustand zu niedrig ist
