1 Descrizione

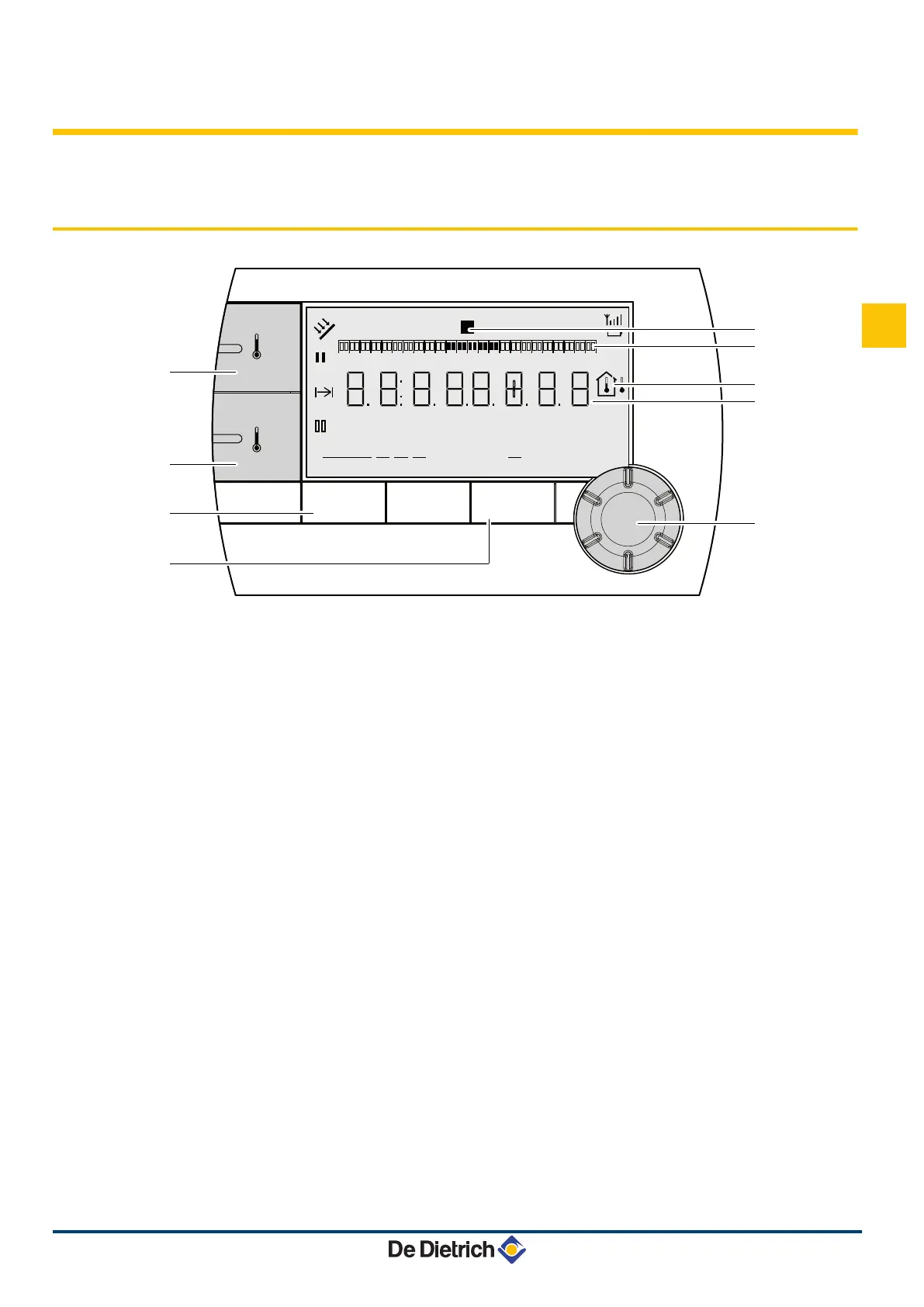

1.1 Descrizione dei pulsanti e del dispay
C002541-A
MODE
r
r
p
b
w
AUTO
x
c
g
m
x
c
1 2 3 5 6 74
B
C
D
E
G
F
H
I
A
0 2 4 6 8 10 12 14 16 18 22 2420
°F
°C
°F
°C
A
Pulsante di regolazione della temperatura comfort
B
Pulsante di regolazione della temperatura ridotta
C
Pulsante di selezione delle modalità di funzionamento
D
Pulsante di impostazione ACS
E
Pulsante di regolazione rotante e a pressione
F
Barra grafica di visualizzazione dei programmi orari
4 Area scura b : Periodo riscaldamento in modalità
comfort o produzione acs autorizzata
4 Area chiara v : Periodo riscaldamento in modalità
ridotta o produzione acs non autorizzata
G
La cifra luminosa indica il giorno in corso (1=lunedì)
H
Display della temperatura
4 I Temperatura esterna
4 O Temperatura ambiente
I
Visualizzazione numerica (ora attuale, valori corretti,
parametri, ecc.)
u
L'icona viene visualizzata quando il sistema solare (se
collegato) è in funzione
T
Livello di ricezione tra il comando a distanza e il modulo
caldaia radio
D
Livello di carica della pila
L'icona lampeggia quando il livello di carica è troppo scarso
CDR4 - Collo AD253 - Collo AD284 1. Descrizione
